Rychlý návod pro zpracování dat z kamery WIRIS Pro pomocí Pix4D
Při pořizování dat pomocí WIRIS Pro a 2. gen používejte pouze formát TIFF!

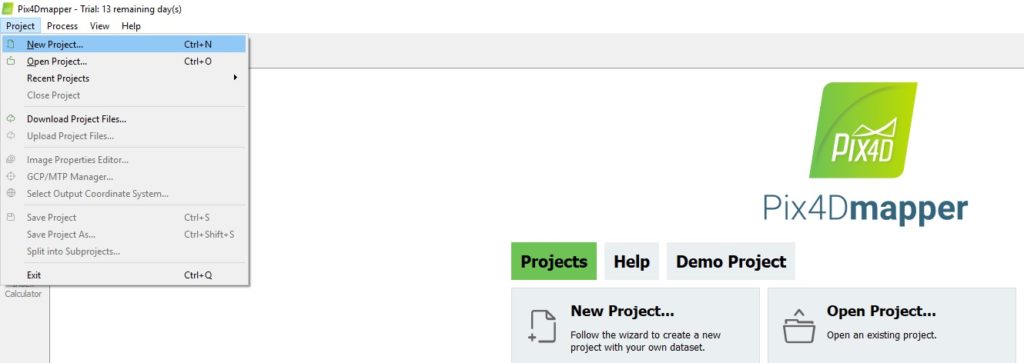

1. Klikněte na „Nový projekt“

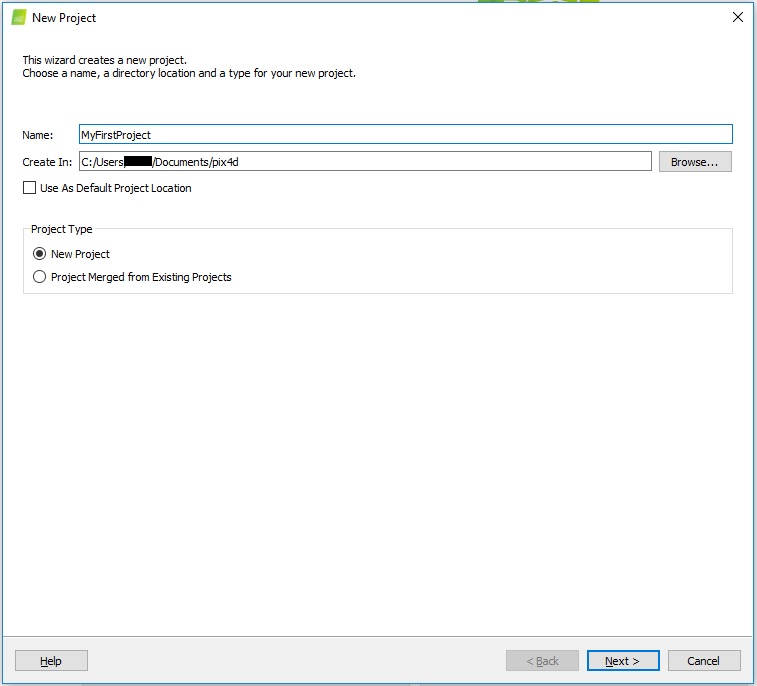

2. Zadejte název projektu

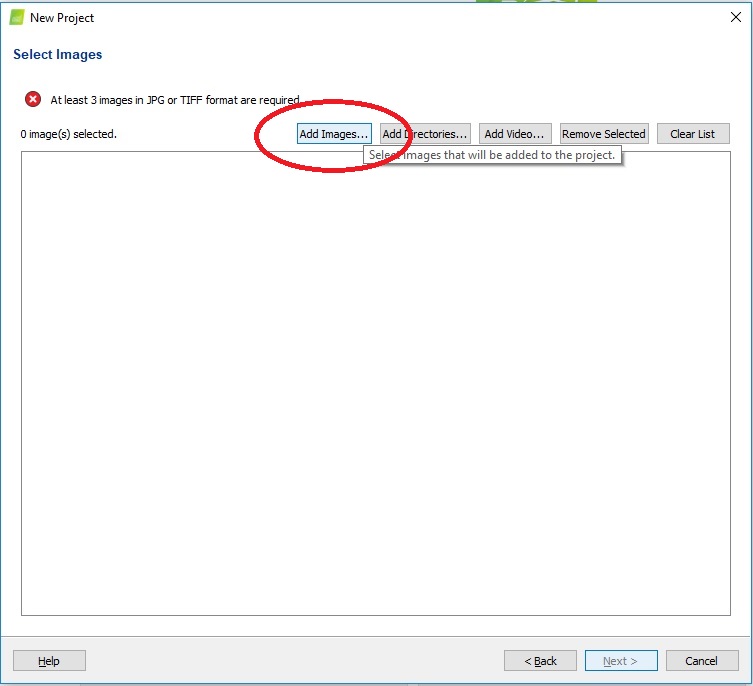

3. Přidejte obrázky (pouze formát TIFF), klikněte na „Další“, program načte potřebná metadata

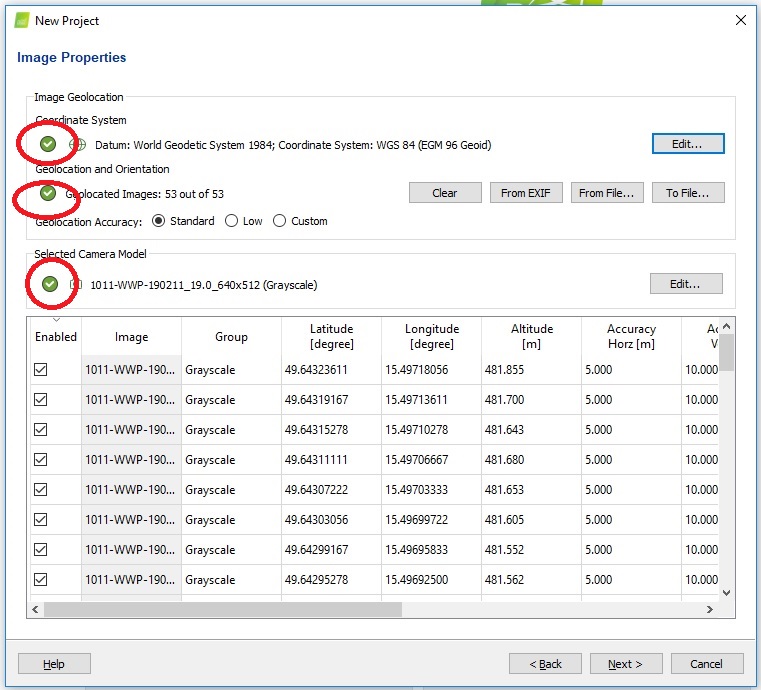

4. Zkontrolujte, zda jsou všechny 3 ikony zelené (systém World Geodetics, geolokace a orientace obrázků, můžete zvolit přesnost, doporučujeme standard pro zemědělství a aplikace), klikněte na „Další“

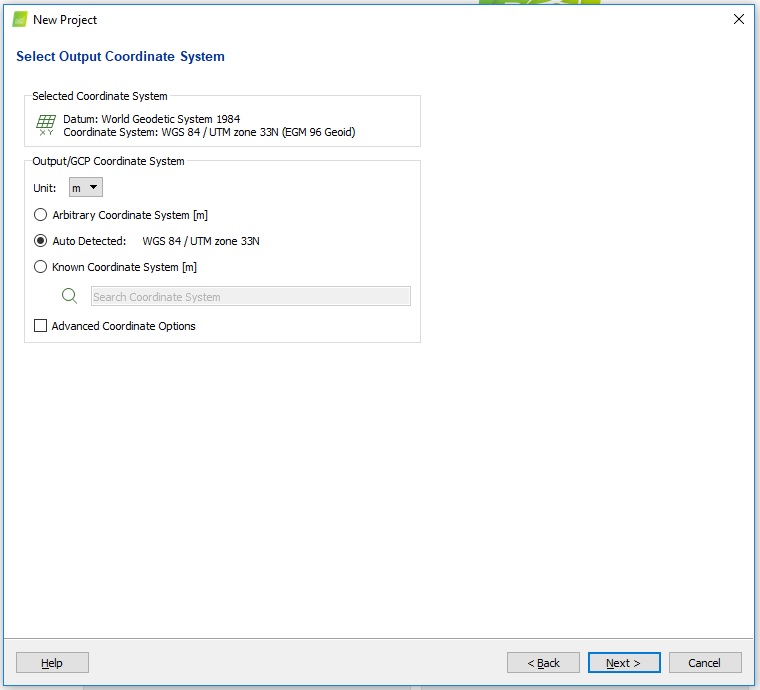

5. Vyberte jednotku m / ft, klikněte na „Další“

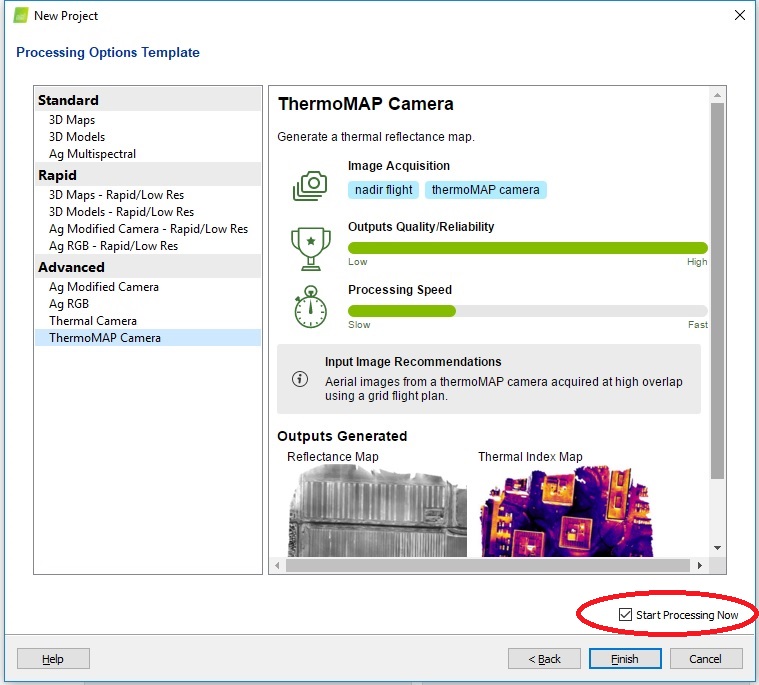

6. Vyberte možnost kamery ThermoMAP, ujistěte se, že je zaškrtnuto „Spustit zpracování nyní“, klikněte na „Dokončit“
7. Program začne zpracovávat, počkejte, až bude hotový
8. Zobrazí se „Zpráva o kvalitě“, můžete pokračovat a kliknout na „Zavřít“

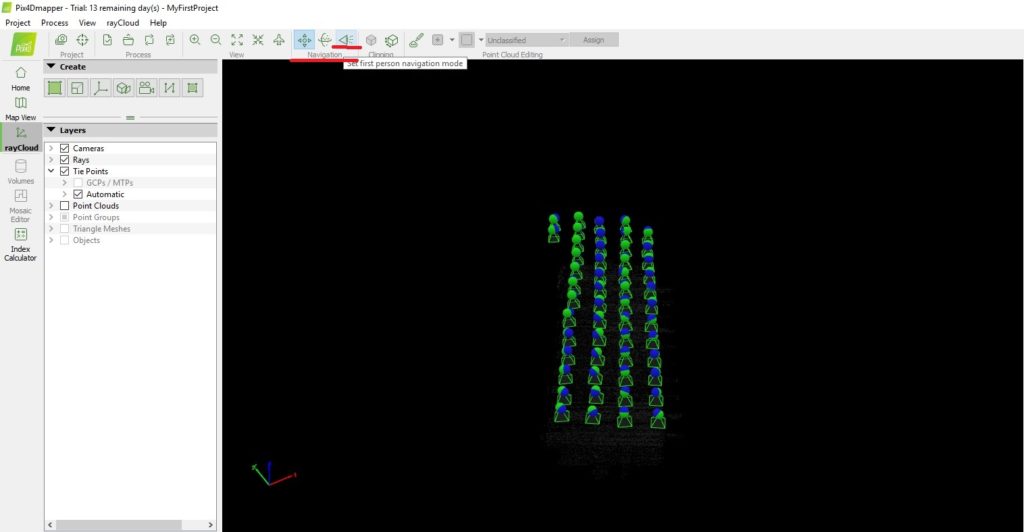

9. Zobrazí se „rayCloud“, můžete zkontrolovat, zda jsou snímky správně zachyceny
(zelená - ok, červená - není zahrnuta v konečné mapě)
Pohled můžete změnit přetažením myši nebo kliknutím na „Nastavit režim navigace první osoby“ můžete pomocí modelu WASD přesunout model
10. Počkejte, až se zobrazí „indexová kalkulačka“, a poté na ni klikněte

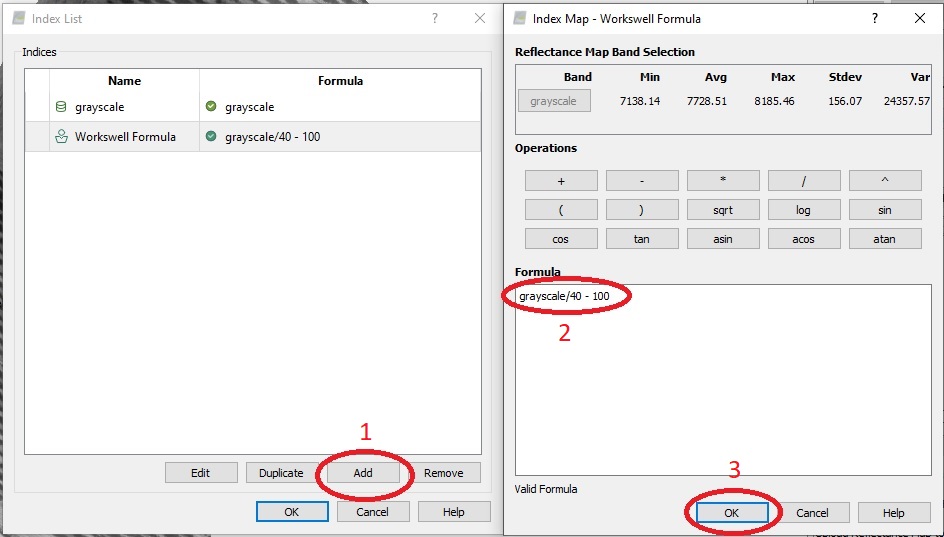

11. Klikněte na „Indexy“ v „3. Rejstřík Mapa “vpravo. Klikněte na „Přidat“. Zadejte vzorec „stupně šedi / 40 - 100“ ( Pokud jste zaznamenali data ve formátu JPEG a převedli je pomocí ThermoFormat, použijte '0,04 * stupně šedi - 273,15'). Klikněte na „ok“. Vzorec můžete přejmenovat poklepáním na název.

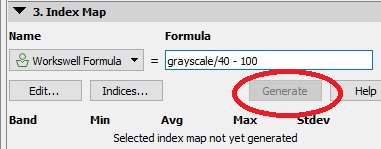

12. Ujistěte se, že jste vybrali tento vzorec (přejmenovali jsme jej na „Workswell Formula“, viz krok 12 výše, jak to udělat).
Poté klikněte na „Generovat“.
13. (Přesnost můžete zvolit podle počtu tříd, vyšší počet znamená větší přesnost)

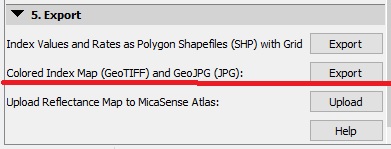

14. Poté klikněte na tlačítko exportu v „5. Exportní sekce “popsaná jako„ barevná indexová mapa (GEOTIFF) a GeoJPG (JPG) “
Uložená mapa (v .tif / .jpg / .png) je v tomto adresáři:
C: Users Jméno Příjmení Dokumenty pix4d název_projektu 4_index indexy teploty
(Teplotní stupnice je také v pdf)
