Průvodce, jak importovat 3D krokový model v KiCad
Import 3D modelu do KiCad:
1. V editoru PCB vyberte footprint, ke kterému chcete přidat 3D model

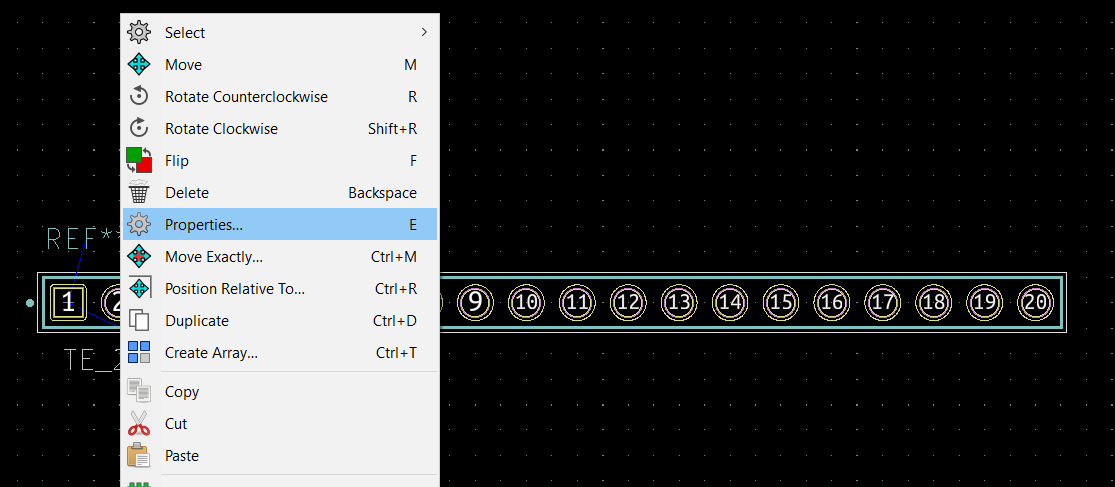

2. Klikněte pravým tlačítkem na footprint a vyberte Vlastnosti...

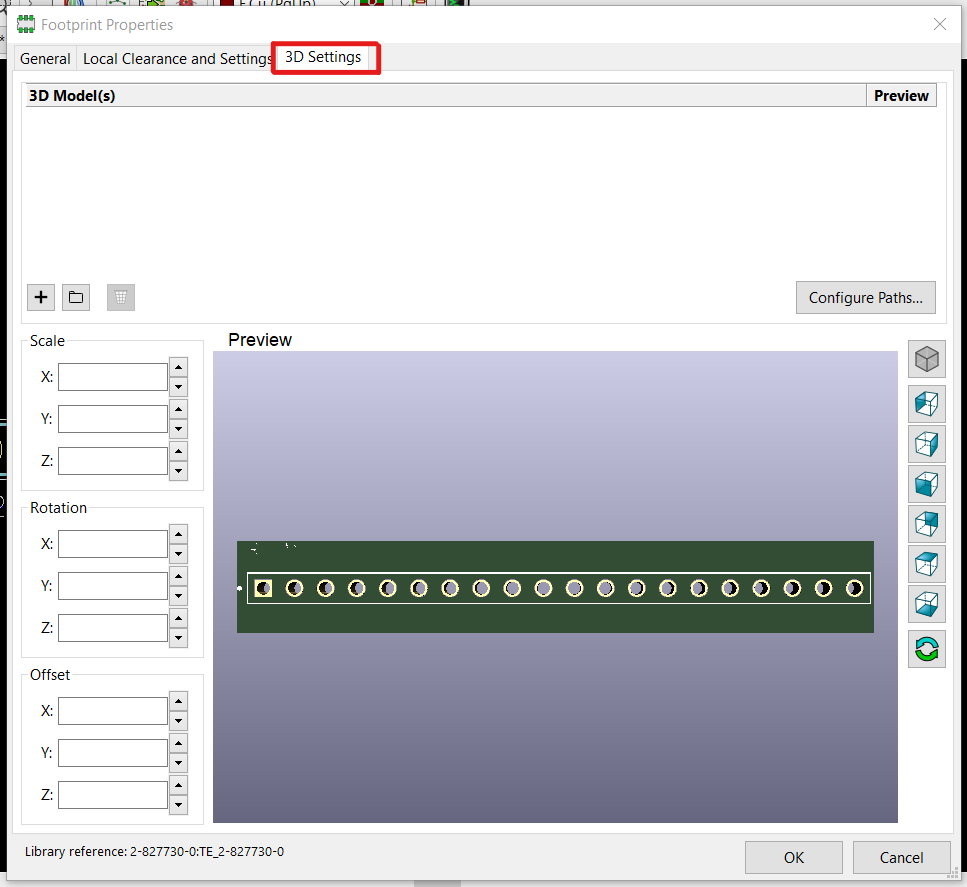

3. Zobrazí se vyskakovací okno. Vyberte kartu Nastavení 3D.

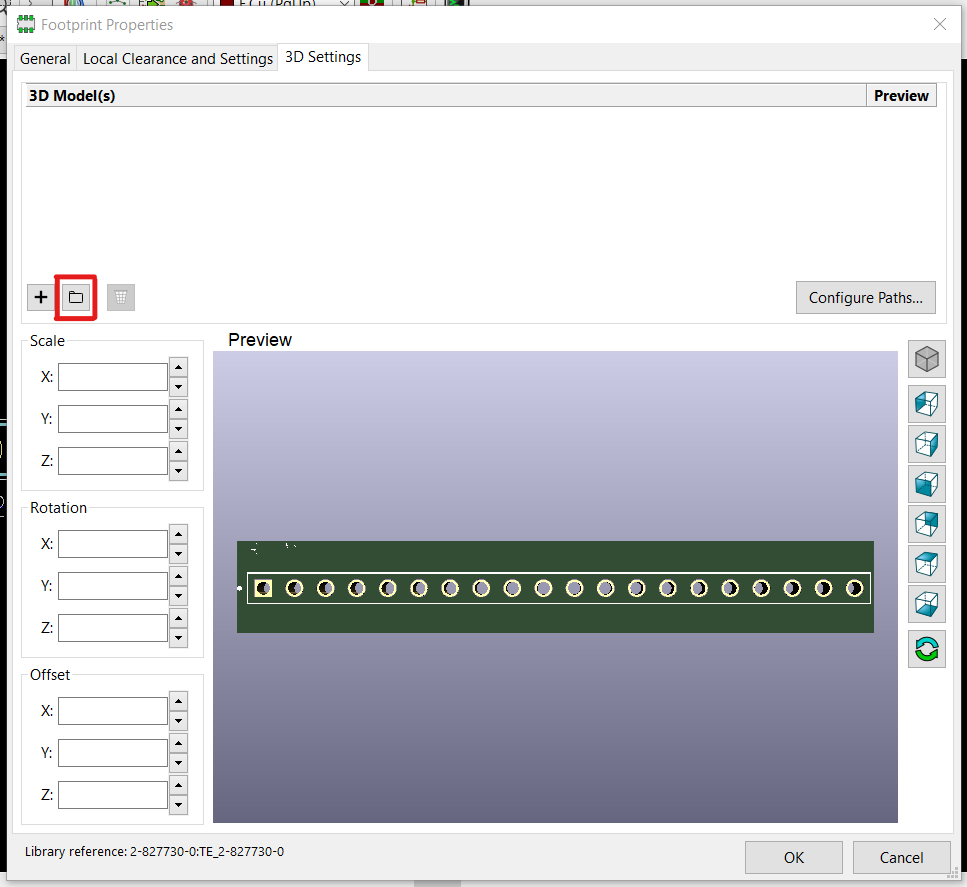

4. Vyberte ikonu složky zobrazenou pod obrázkem a přejděte na stažený soubor . stp pro daný díl a klikněte na OK.

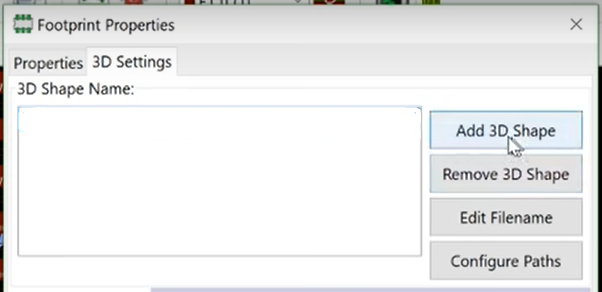

Poznámka: U starších verzí se ikona složky nemusí zobrazit. Jednoduše klikněte na tlačítko Přidat 3D tvar.

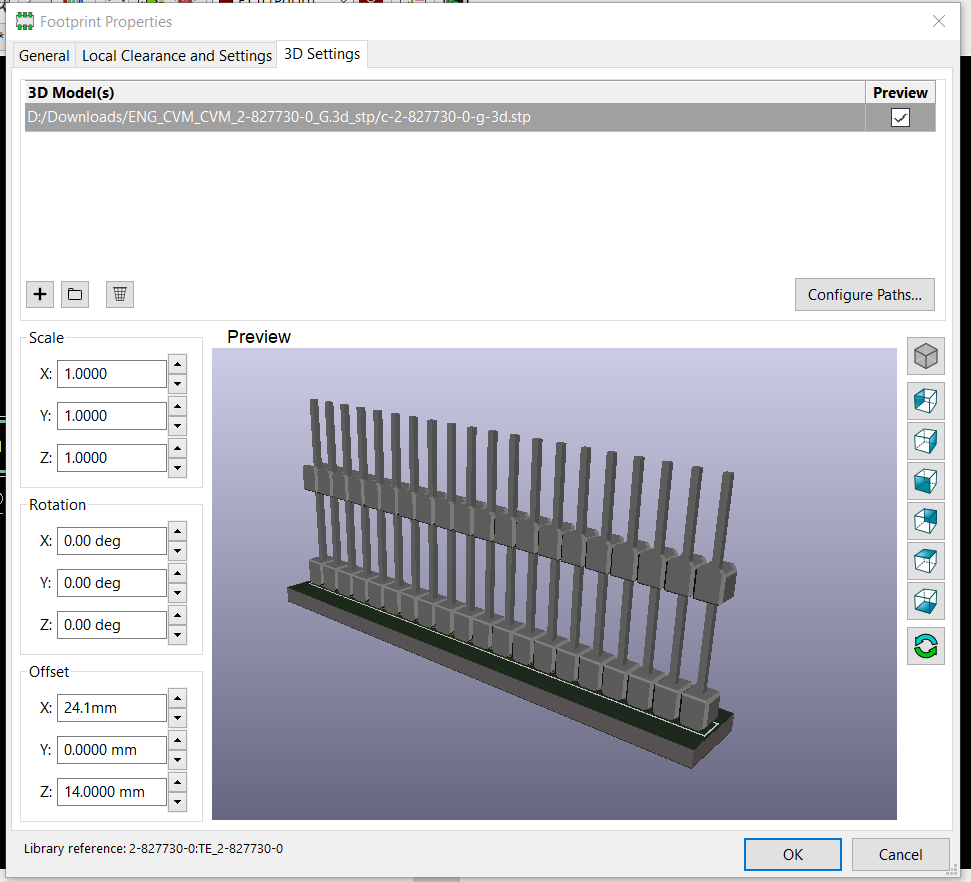

5. Po importu nyní můžete upravit orientaci 3D modelu, dokud se nevejde do půdorysu. Poté klikněte na OK.

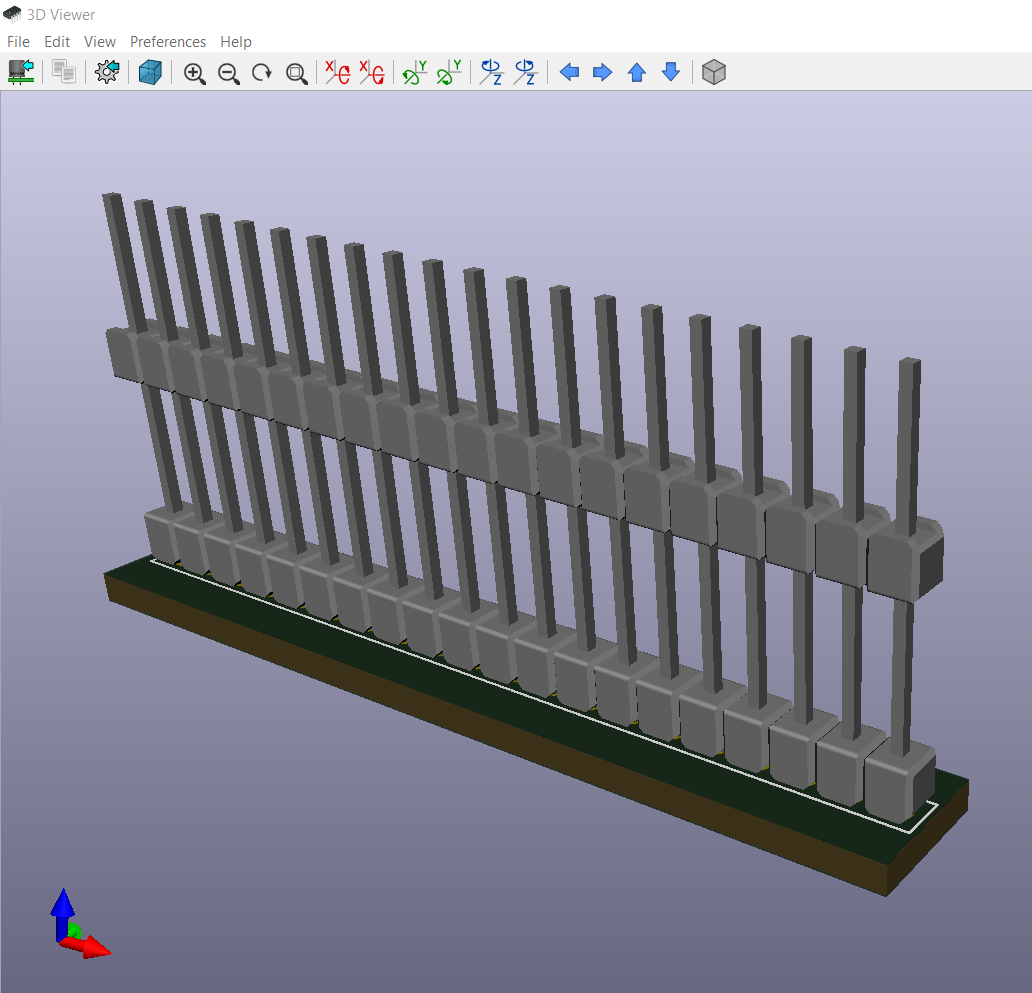

6. Přejděte na Viewer > 3D Viewer a všimněte si, že jste úspěšně importovali 3D model.
