Základní návod na zapojení a zprovoznění termokamery Workswell WIRIS s LightBridge I.
Zapojení vysílací části
V první řadě vybalte termokameru. Na její zadní části nás zajímají komektory:
- HDMI - pro přenos obrazu.
- Napájení - 7-28V. Lze připojit napájecí zdroj nebo baterii.

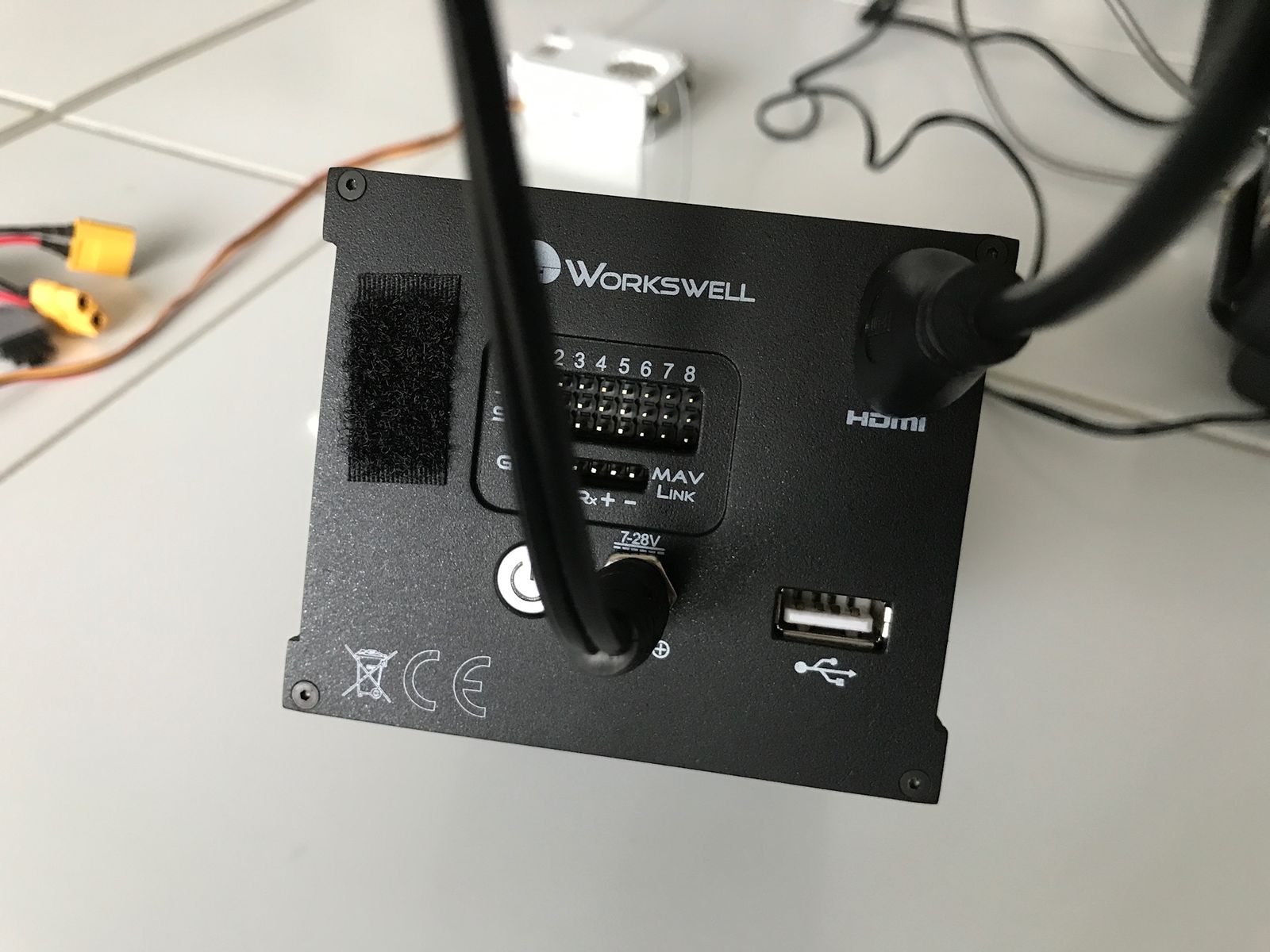

Termokamera Workswell WIRIS.
Dále vybalte vysílací modul Lightbridge pro přenos obrazu. Na tomto modulu budou využity konektory:
- GIMBAL PORT - pro přijení napájecích vodičů, případně napojení na součást dronu GIMBAL (stabilizační závěs).
- HDMI - pro přopojení termokamery.

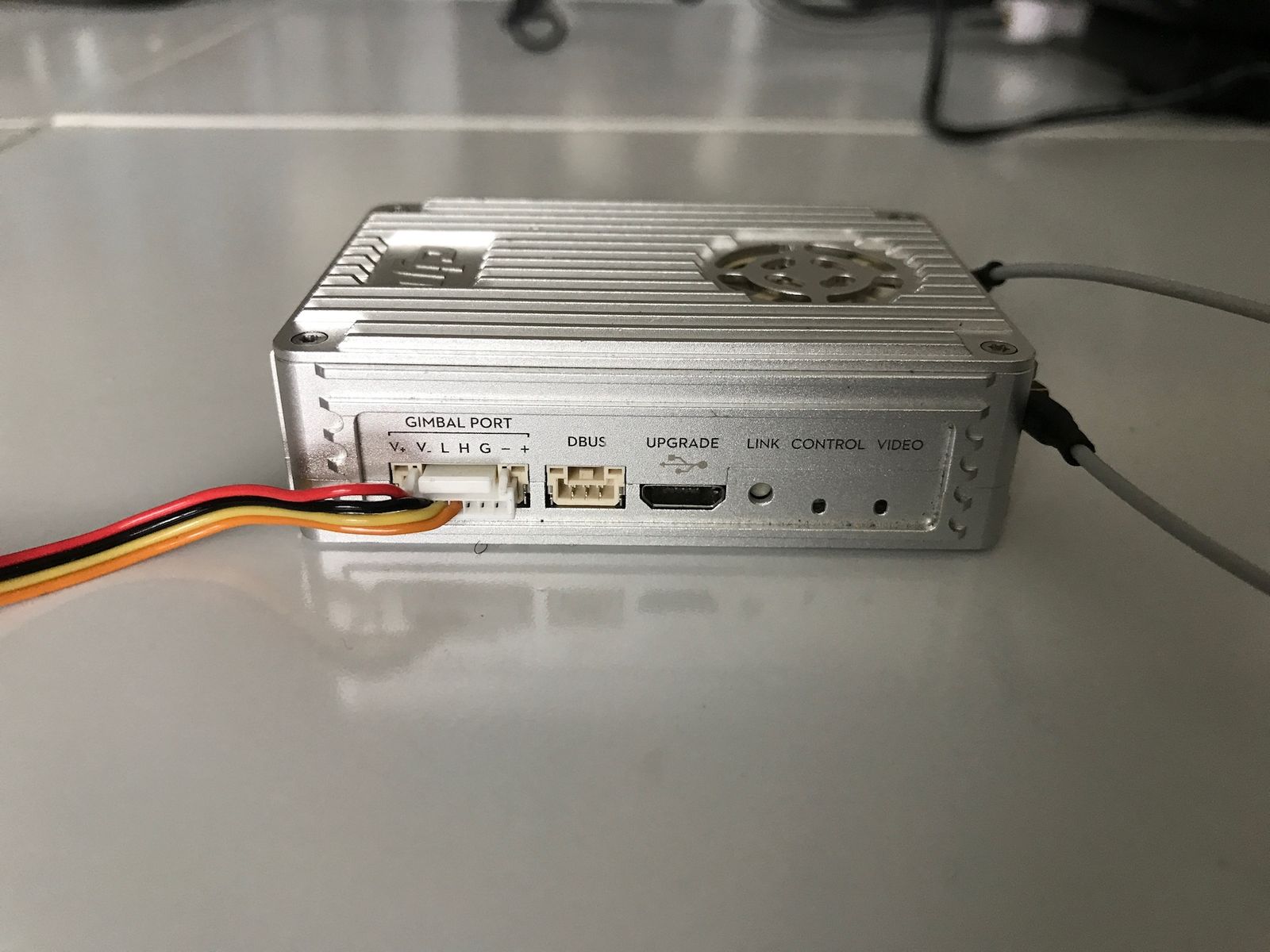

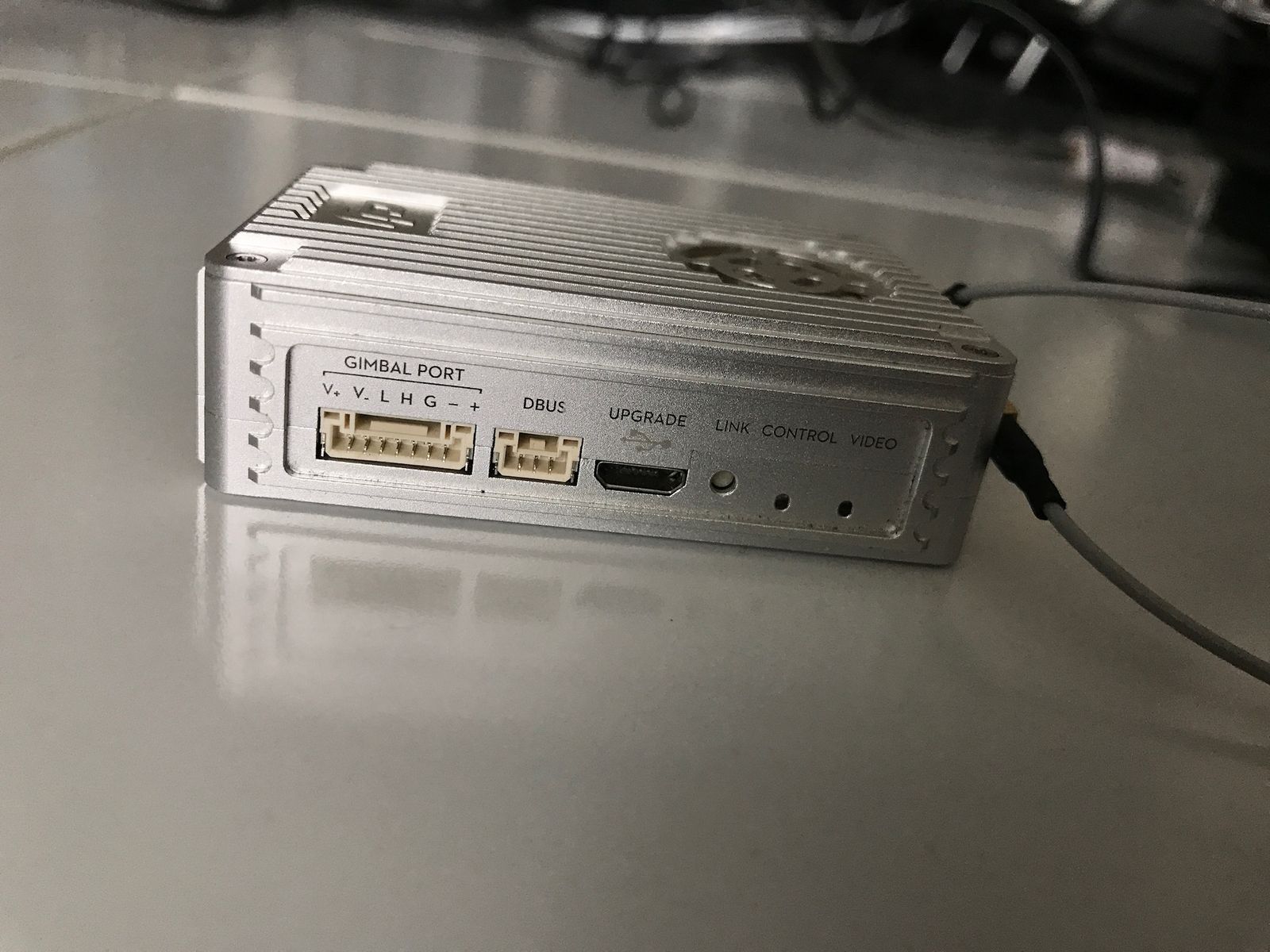

Vysílací modulu Lighbridge I. Pohled na konektor GIMBAL PORT.

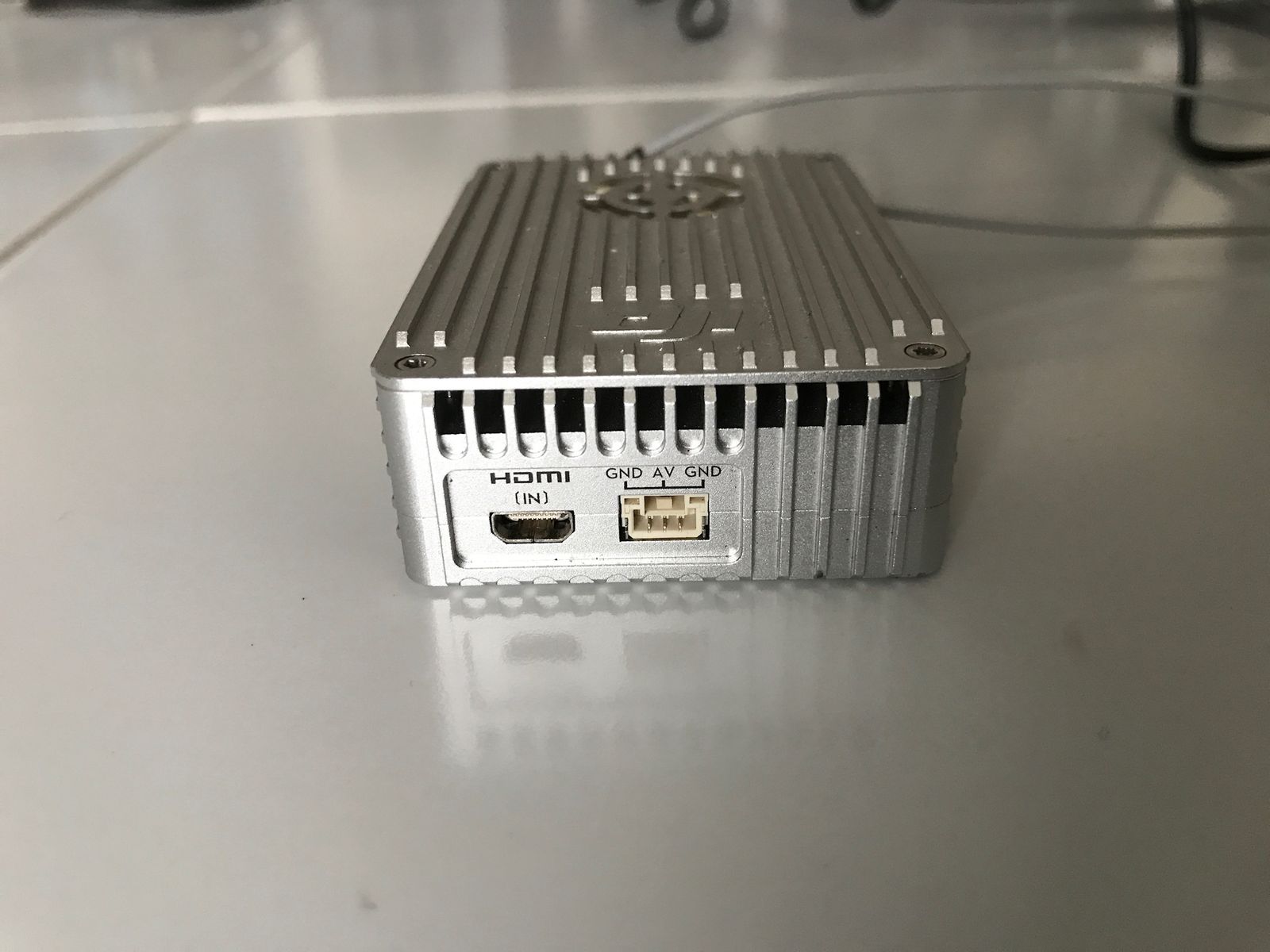

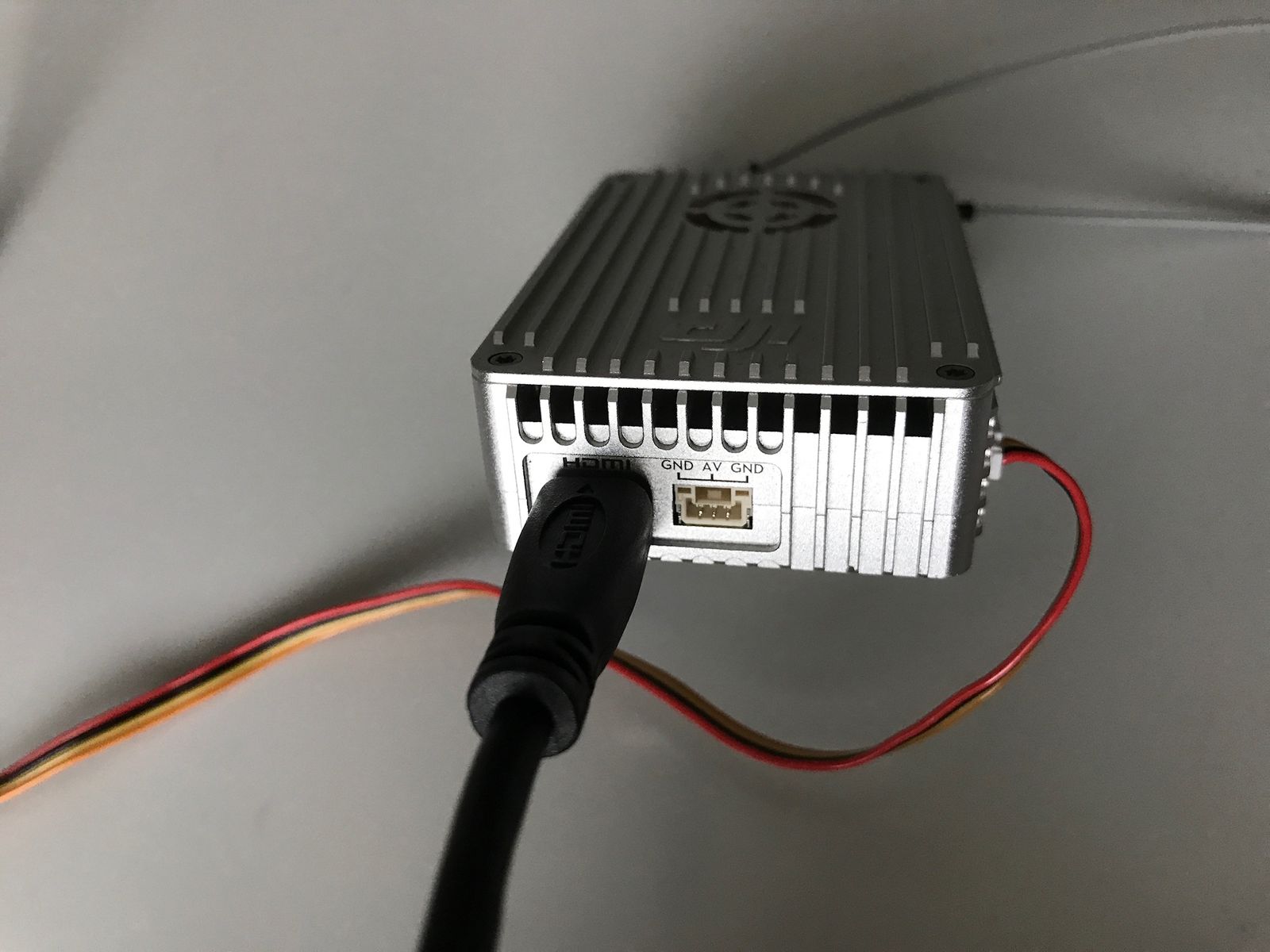

Vysílací modul Lightbridge I - pohled na konektor HDMI.
Pro připojení napájení termokamery a vysílacího modulu LB prostřednictvím baterie, jsou nutné propojovací vodiče.

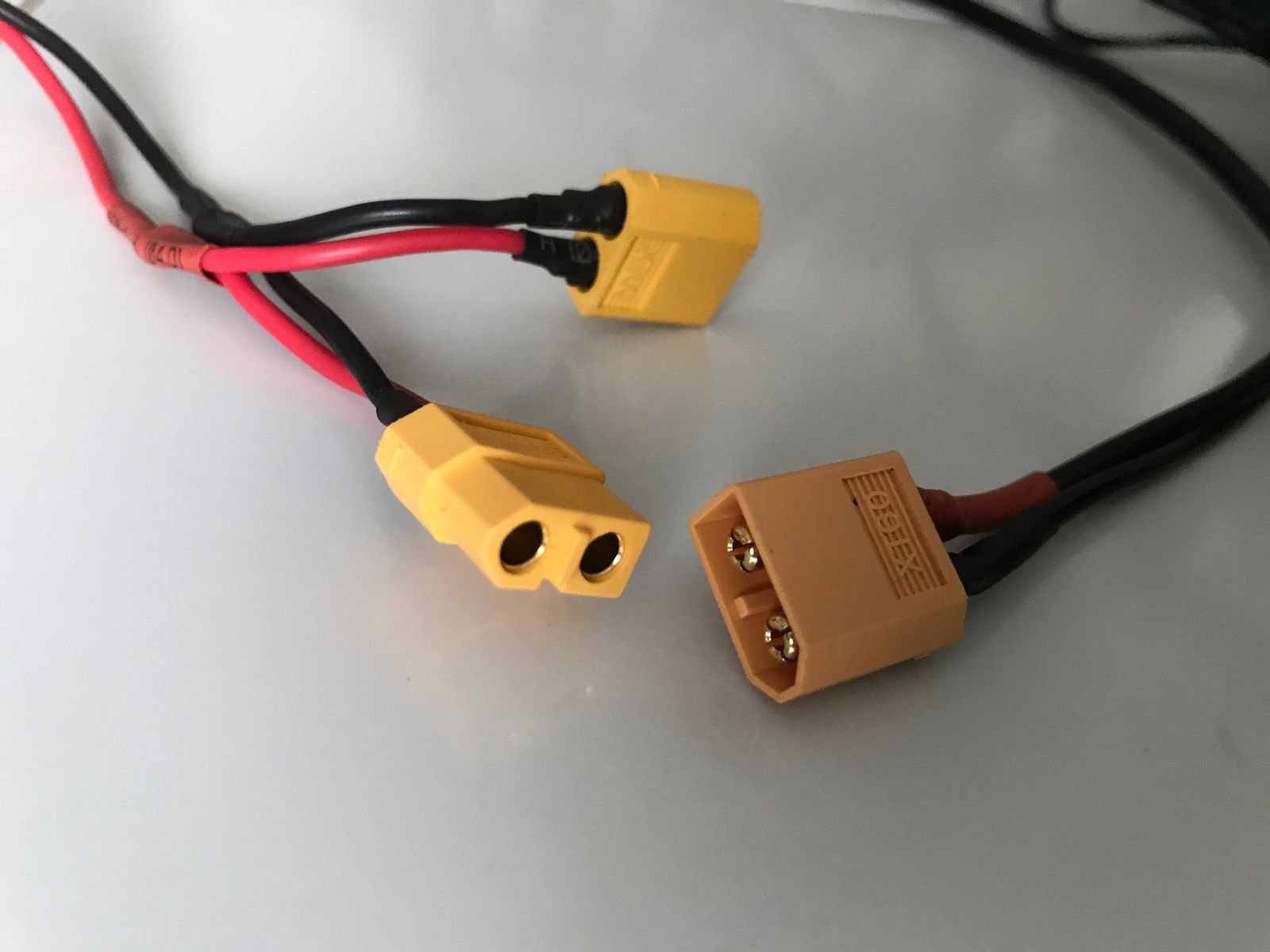

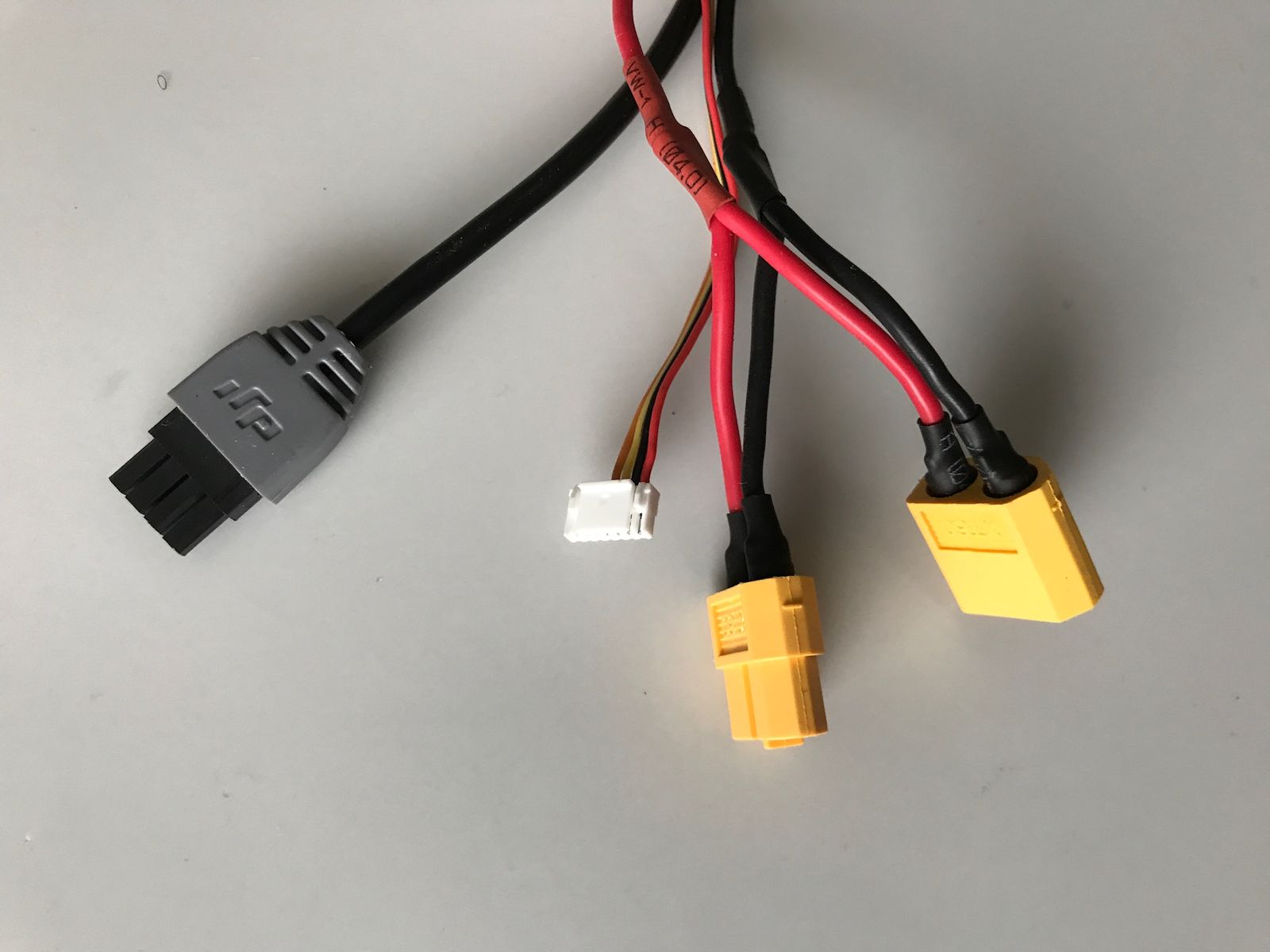

Napájecí konektory pro Lightbridge.
Tyto vodiče připojíme k vysílacímumodulu LB. Bílý konektor zasuneme do zdířky GIMBAL PORT.
Připojení napájecího vodiče do vysílacího modulu LB.
Dále je zapotřebí napájecí vodič pro napájení termokamery prostřednictvím LiPo baterie.

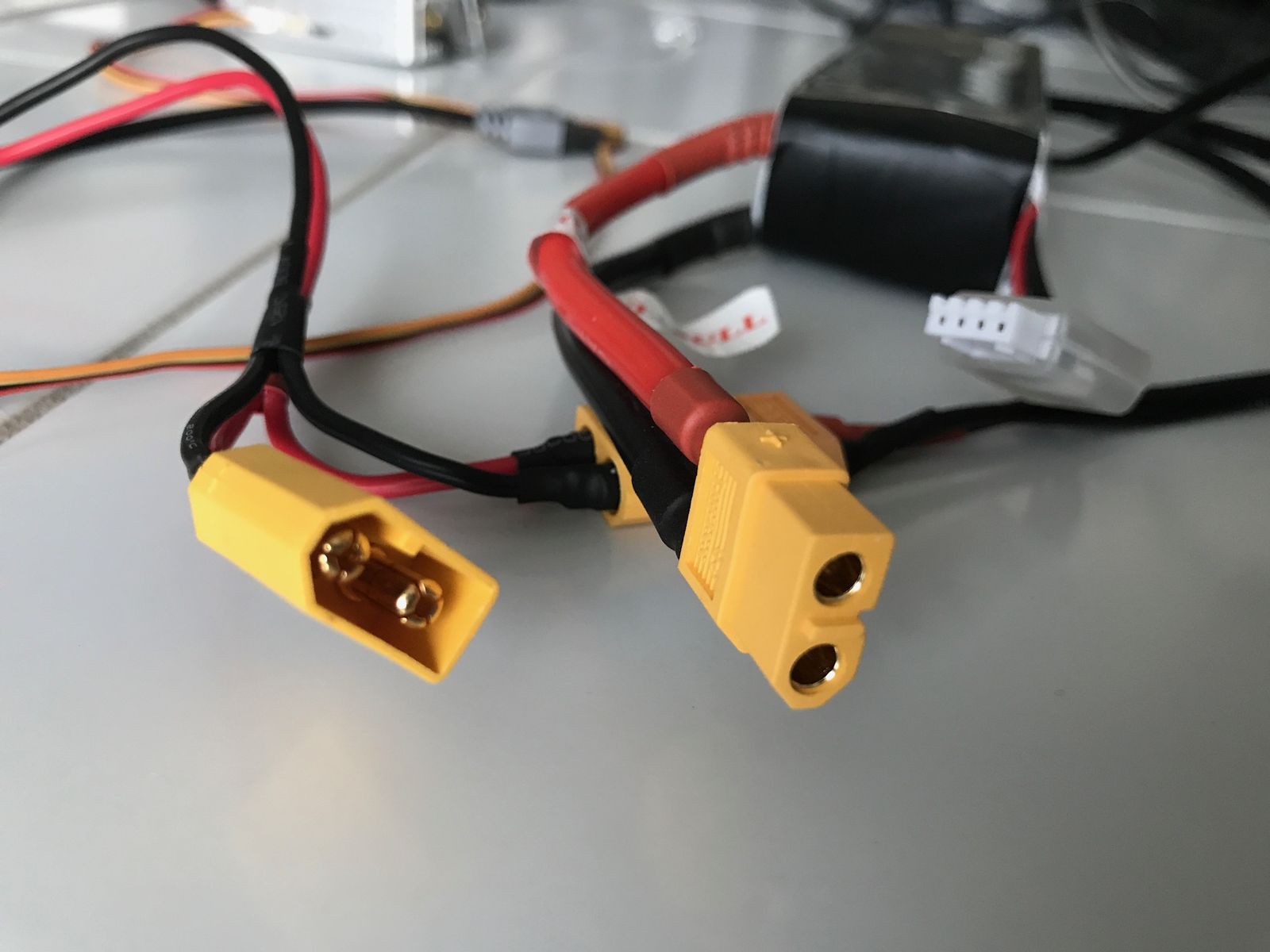

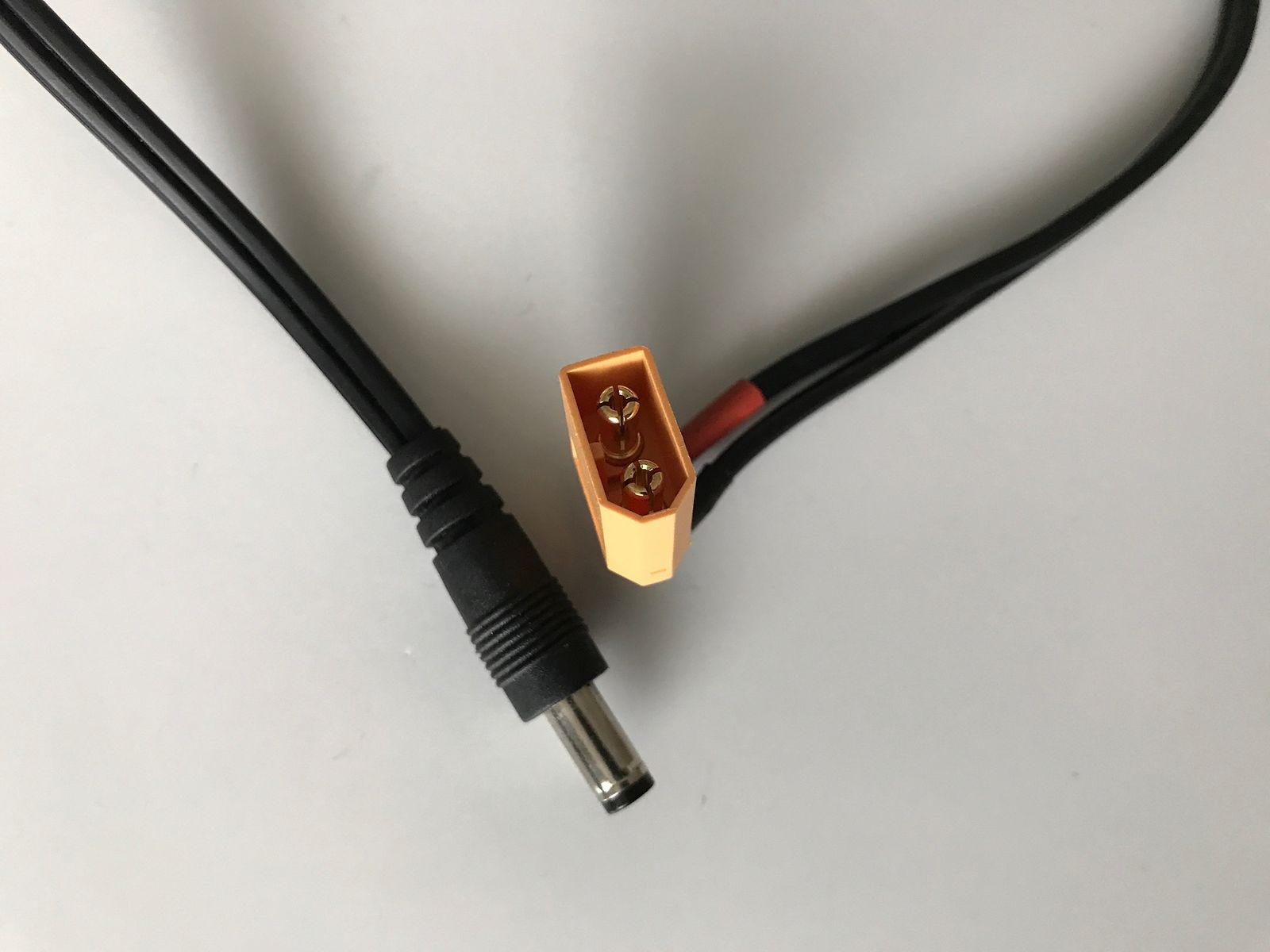

Napájecí vodič pro termokameru při připojení baterie.
Napájecí vodič připojíme do zdířky pro napájení termokamery.

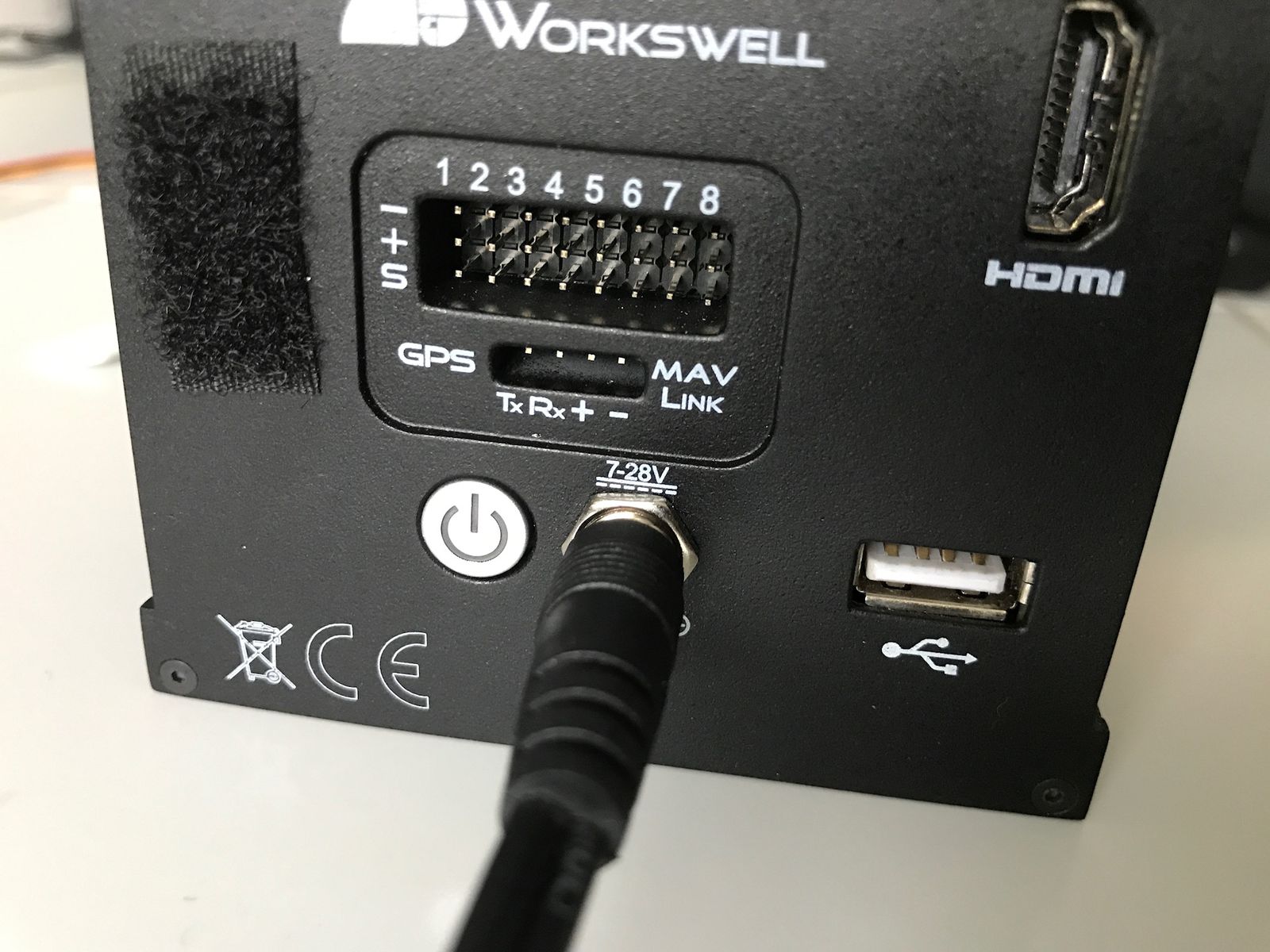

Připojení napájecího vodiče do termokamery.
Pro propojení vysílacího modulu LB a termokamery použijeme přechodový HDMI vodič (HDMI -> HDMI mini). Silnější konektor připojíme ke kameře a tenční konektor do vysílacího modulu

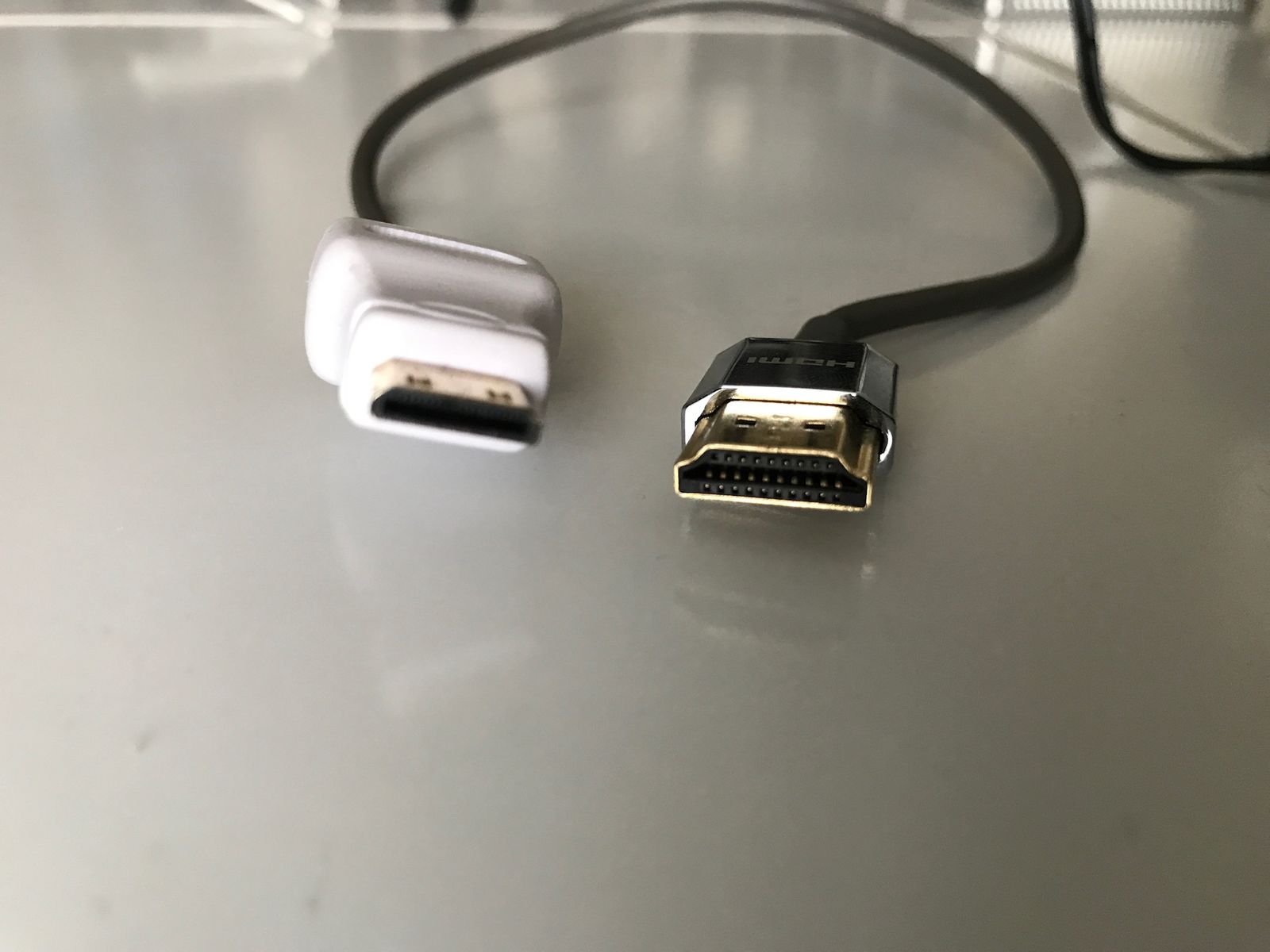

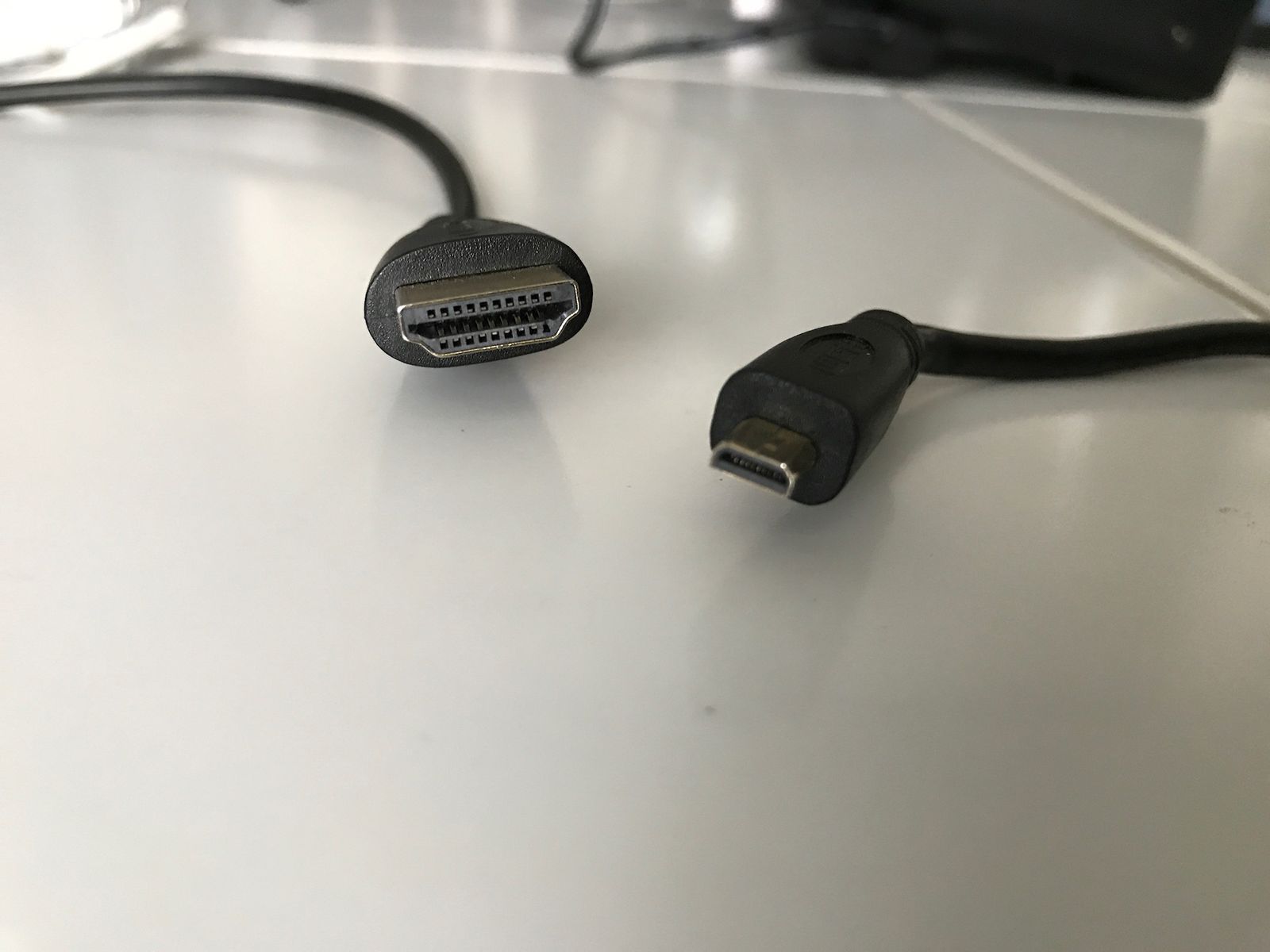

HDMI kabel pro prpojení LB a termokamery.
Připojení HDMI kabelu do termokamery.
Připojení HDMI kabelu (HDMI mini) do vysílacího modulu.
Lightbridge a termokamera, lze napájet z jedné baterie, takže stačí propojit napájecí vodiče z vysílacího modulu s termokamerou a připojit baterii.
Připojení napájecího kabelu termokamery s kabelem pro LB.
Připojení LiPo baterie k celé soustavě vysílací části.
Zapojení přijímací části
Přijímací část je tvořena přijímacím modulem Lightbridge I a zobrazovací jednotkou.
Zobrazovací jednotky NINJA BLADE a přijímací modul Lightbridge I.

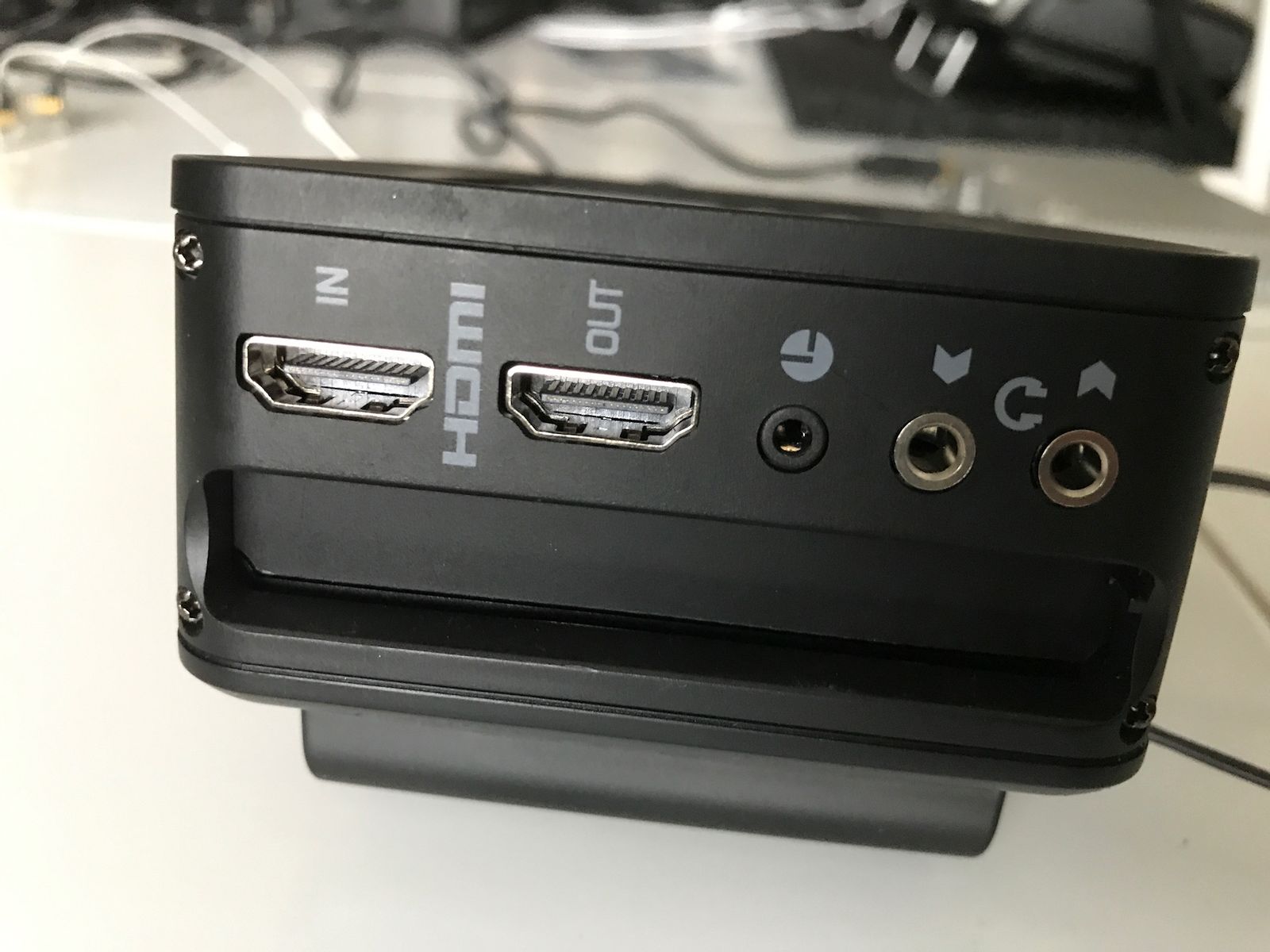

Konektory zobrazovací jednotky.

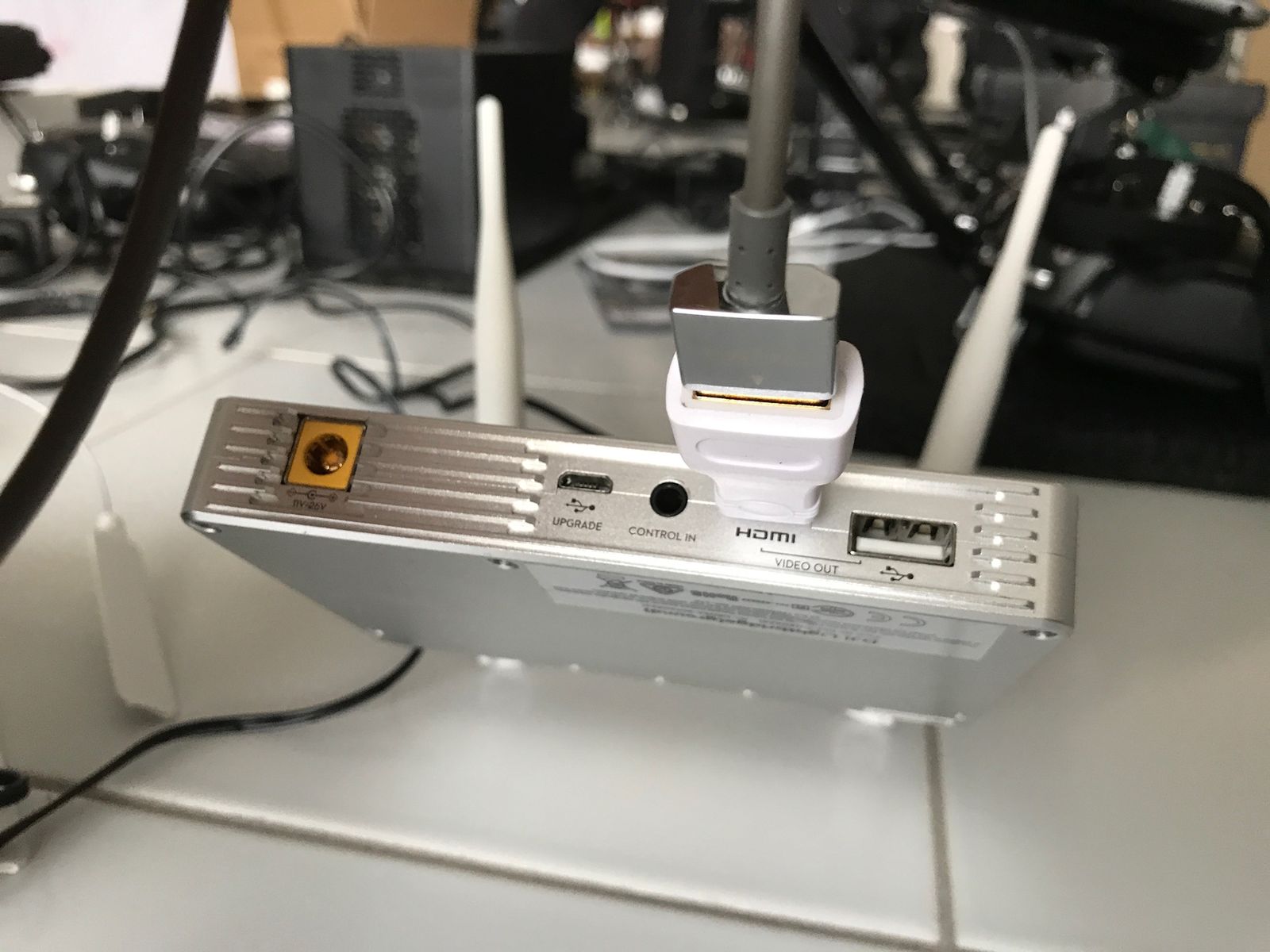

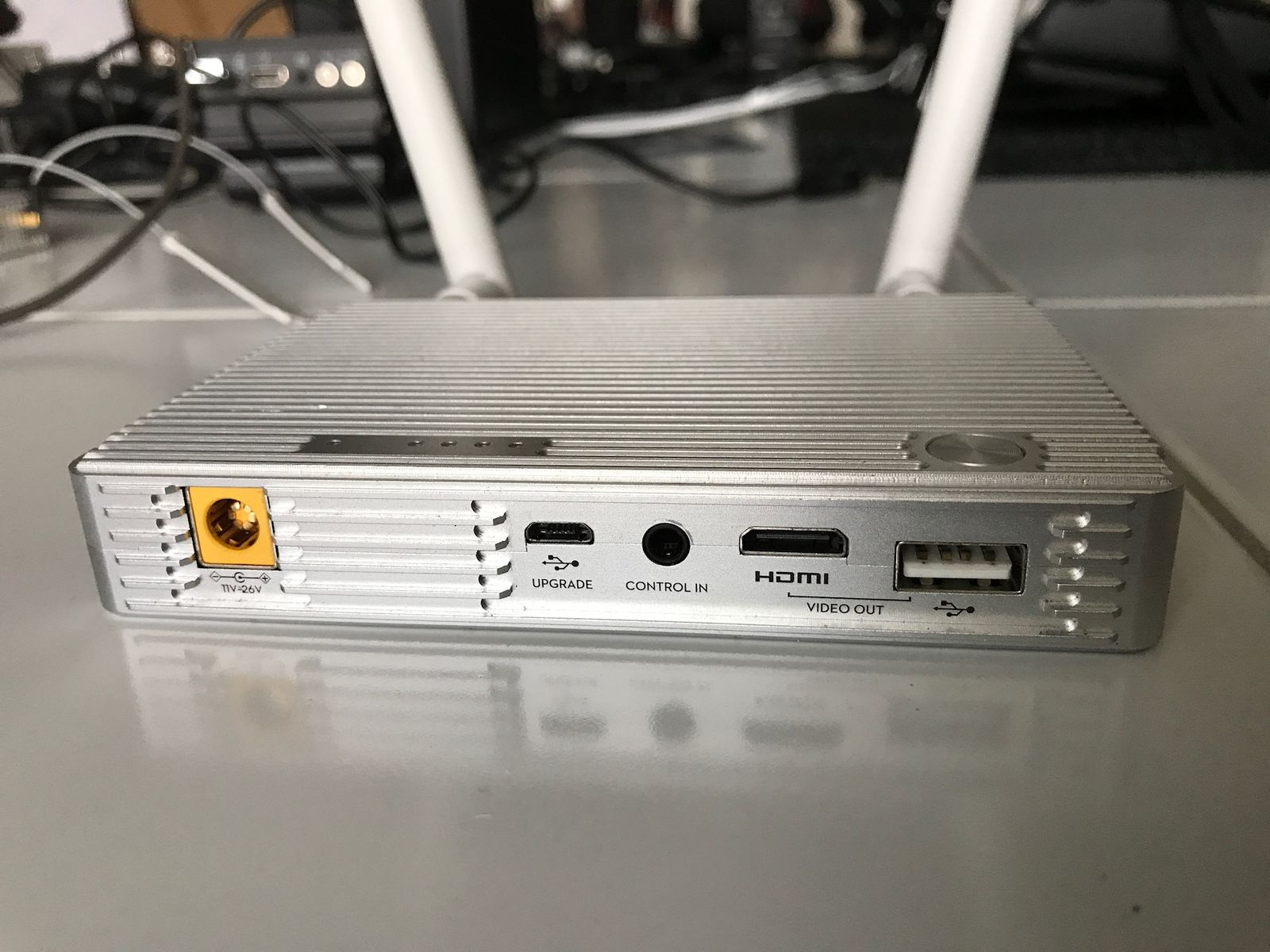

Konektory přijímacího modulu LB.
Nejdříve se propojí obě komponenty prostřednictvím HDMI kabelu.
HDMI kabel pro propojení monitoru a LB.
Do zobrazovacího monitoru se připojí silnější konektor HDMI do vstupu HDMI IN.

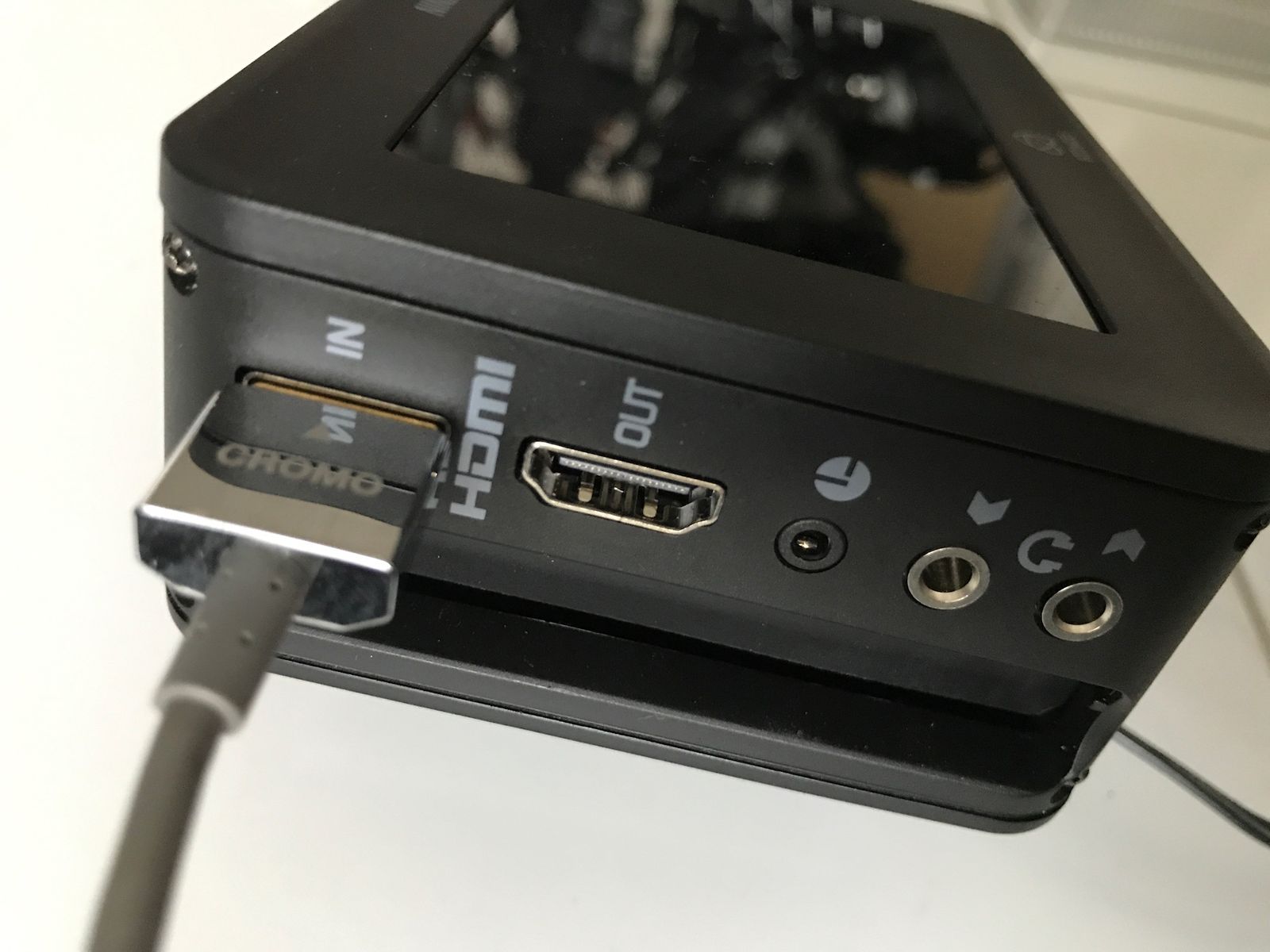

Připojení HDMI do zobrazovací jednotky.
Do přijímacího modulu se zapojí druhá část HDMI kabelu prostřednictvím adaptéru.
Připojení HDMI kabelu pomocí adaptéru.
K oboum jednotkám se připojí napájení. Monitor i přijímací modul jsou vybaveny bateriemi, takže do terénu lze využít nepřímého napájení bez nutnosti el. sítě. Baterie musí být dobité.

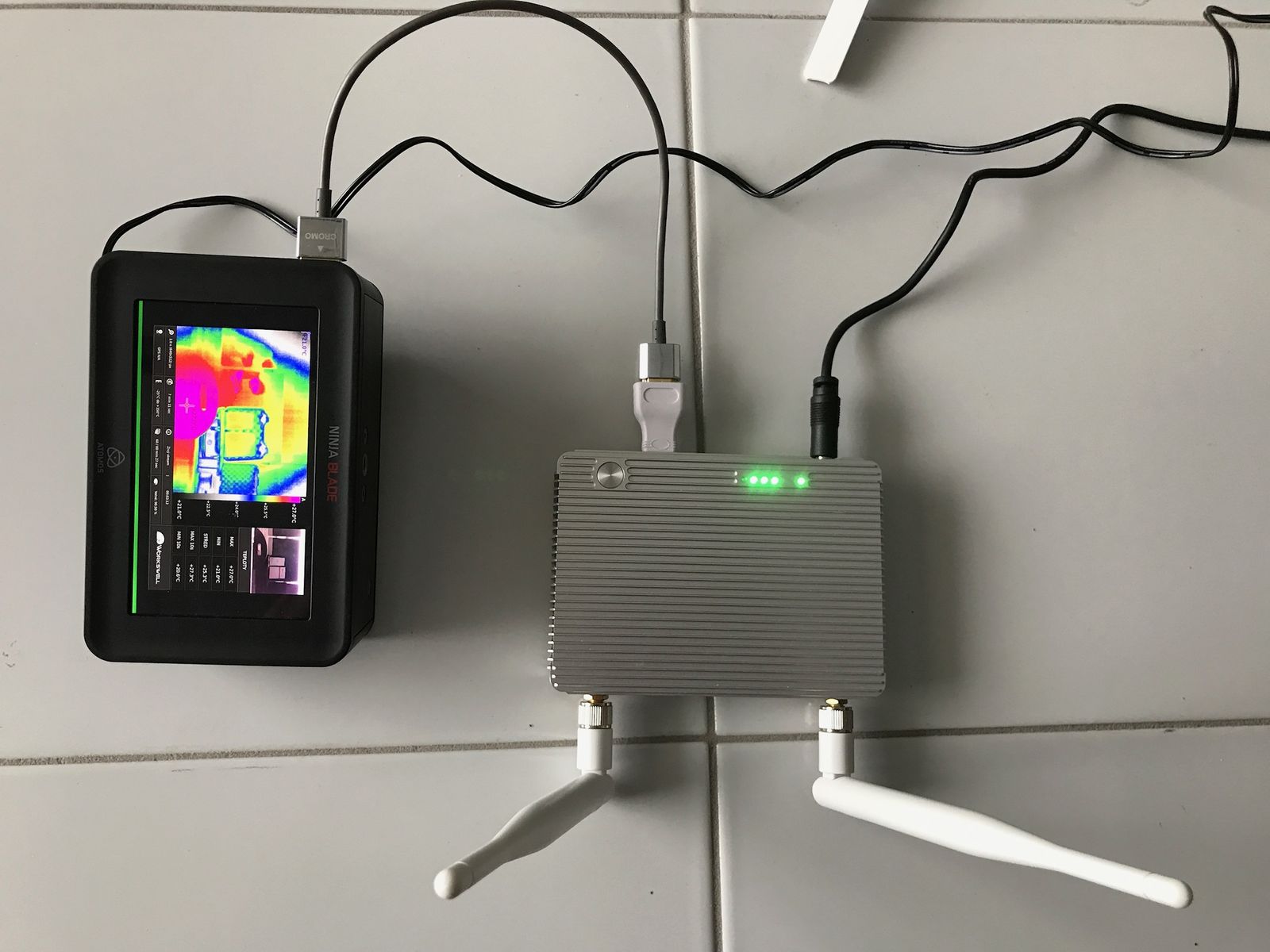

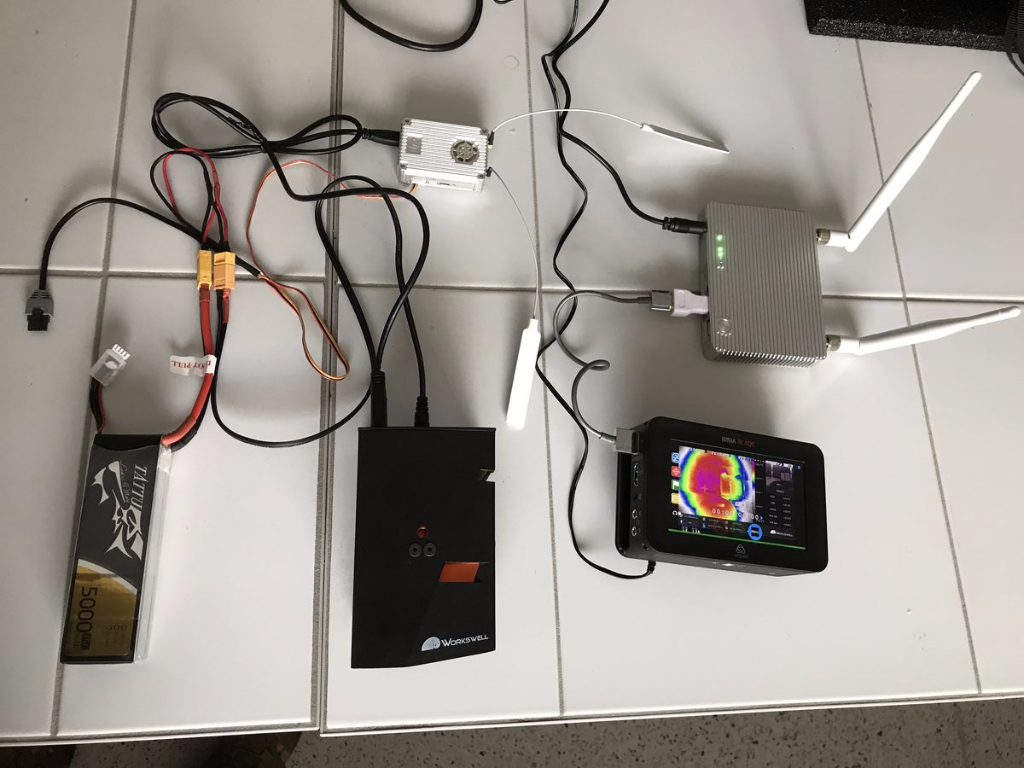

Zapojená celá soustava.
Problémy
- Monitor NINJA BLADE nelze přímo připojit k termokameře pomocí HDMI. Termokamera poskytuje nestandardní formát a prostě tento typ monitoru neumí zobrazit obraz přímo. Lze využít nějakého jiného monitoru. Více v článku - Přímé zapojení WIRIS s monitorem bez Lightbridge.
- Na vysílacím modulu, při korektním připojení termokamery svídí zelená kontrolka VIDEO. Pokud svítí červeně je někde problém. Celkem dvakrát jsme museli reklamovat celý systém, protože jedoduše nefungoval přenos obrazu.Kontrolka VIDEO svítila červeně. Přitom při přímém připojení externího monitoru (jiného než NINJA BLADE) vše funguje. Podpora nám sdělila, že byl špatný napájecí modul (zcela nepravděpodobné). Pravdou je, že termokamera ve verzi jedna poskytuje trochu zvláštní formát obrazových dat a ne vždy se podaří celý systém rozchodit.
- Při používání termokamery WIRIS s Lightbridge 2 musí být kamera připojena přímo k LB. Nelze tedy využít video přenosového modulu na gambalu RONIN MX. Prostě nedojde ke spárování. Modulu videopřenostu se tváří, že tam žádný signál nejde. Stačí tedy odpojit kabel z příjímacího modulu napojit jej přímo na termokameru. Obraz by se měl objevit.
