Návod jak připojit neoriginální GPS k termokameře WIRIS.

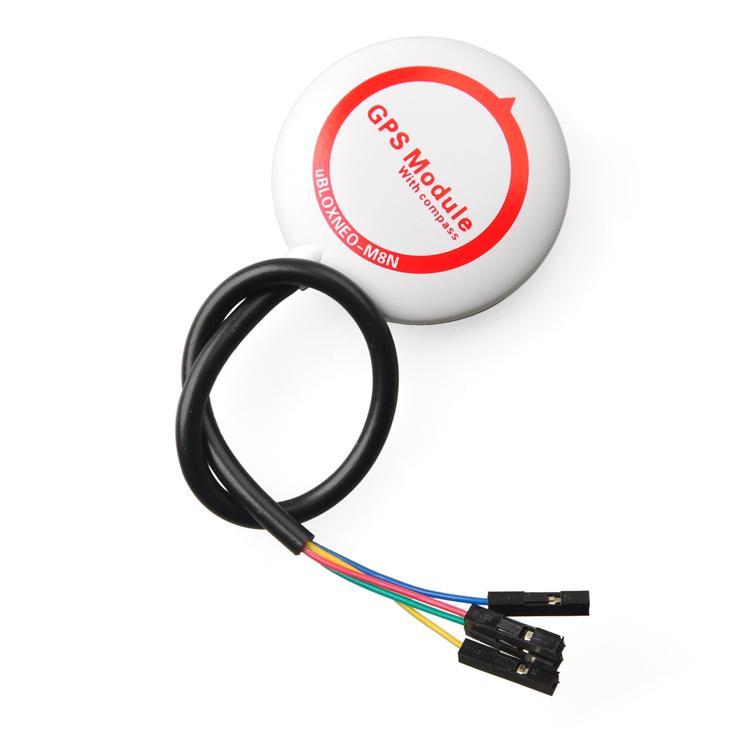

K termokameře WIRIS, lze připojit GPS přijímač. Existuje jeho originální podoba, která stojí plus mínus 200 USD. Když se na GPS podíváte podrobněji, zjistíte, že je to obyčejný přijímač a jak už to bývá za tzv. originál se musí zaplatit. Jenomže úplně stejnou službu poskytne GPS za cca 30 USD.

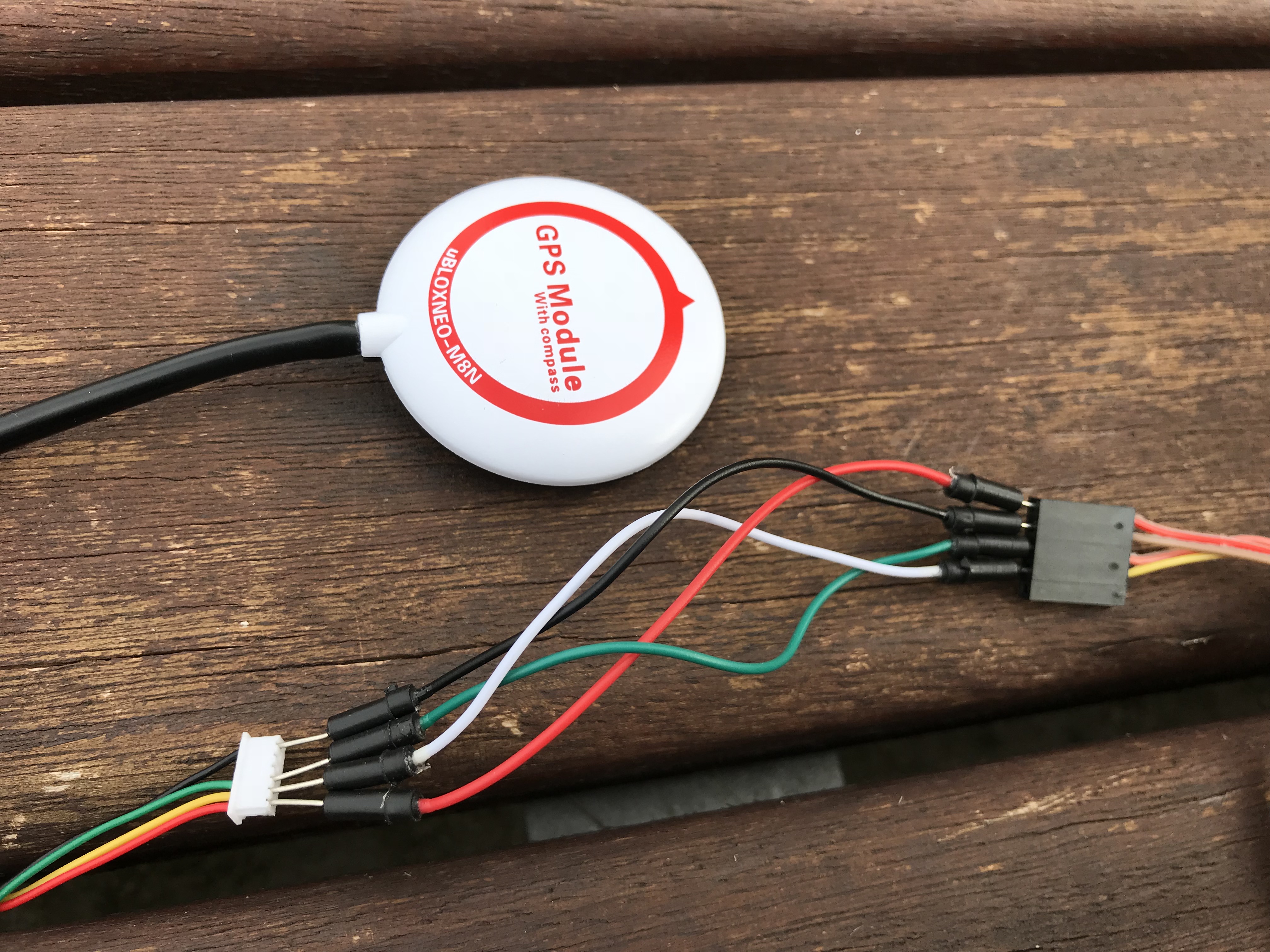

Připojení neoriginálního GPS vyžaduje přípravu propojovacího kabelu. Pokud se jedná o WIRIS 1.generace, tak pro jeho dálkové ovládání je vhodné udělat kabel, který bude napájet příjímač a GPS. Není to nic jiného než rozdvojka napájení z kamery.
Při zapojování GPS ke kameře se musí dodržet správné zapojení Tx a Rx vodiče.
| Barva vodiče GPS | Funkce vodiče | Konektor WIRIS |
| Černá | GND (Zem) | - |
| Červená | + 5V (Napájení) | + |
| Zelená | Tx | Rx |
| Žlutá | Rx | Tx |

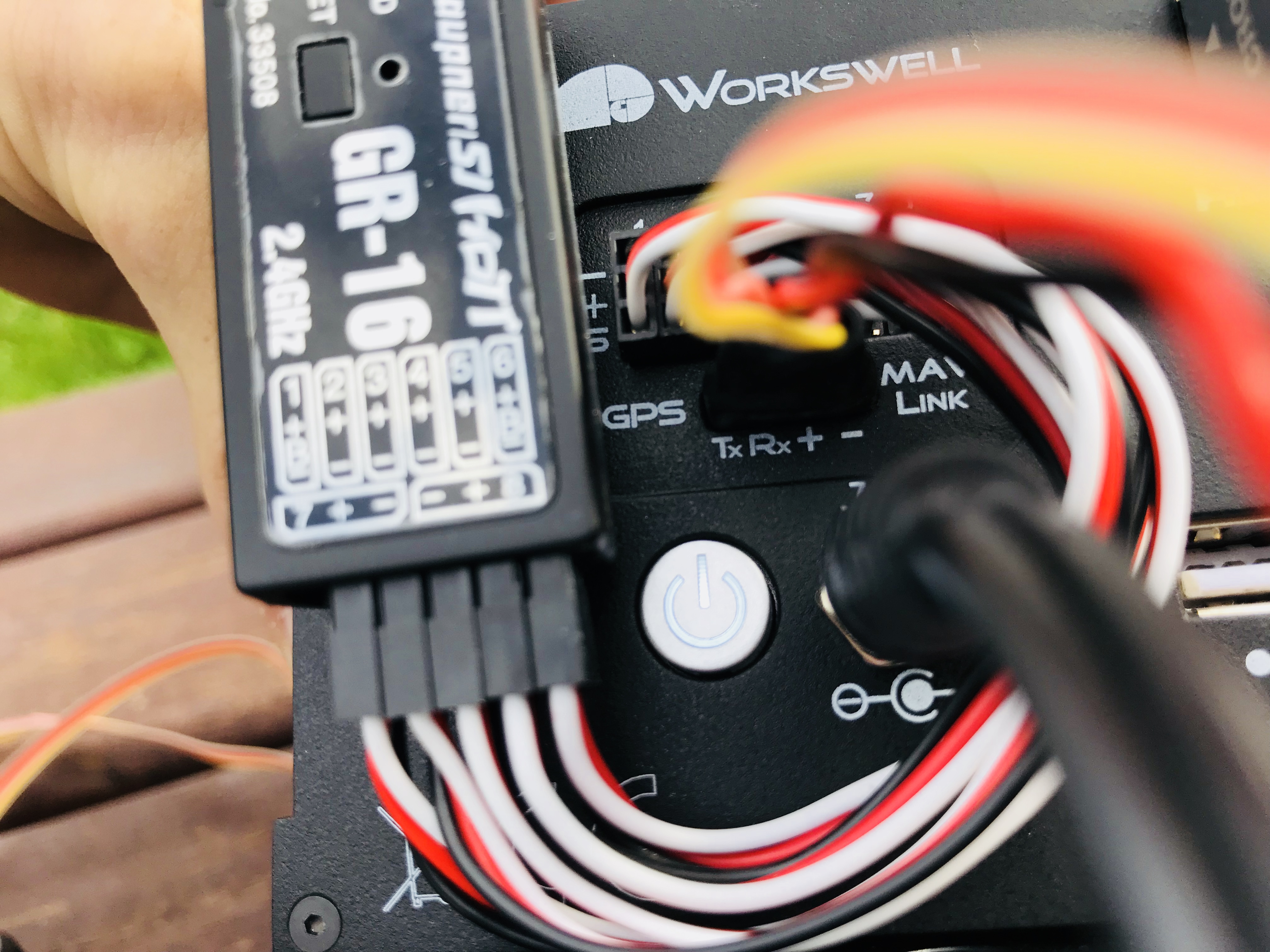

V tabulce je uvedeno zapojení vodičů GPS do konektoru v kameře. Důležité je, že vodič Tx z GPS se zapojuje na Rx v kameře a Rx z GPS na Tx v kameře.

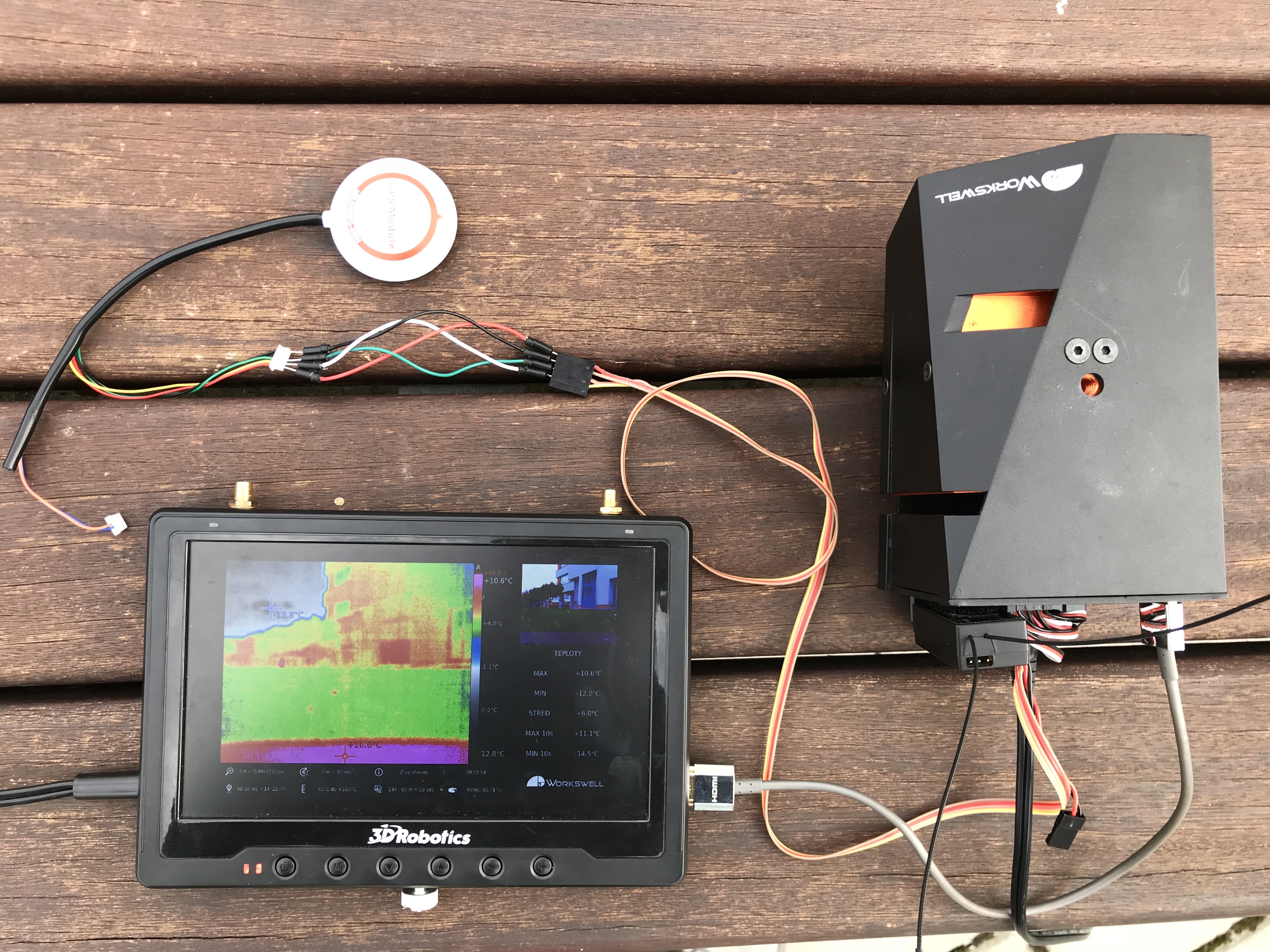

Ukázka testovacího zapojení.

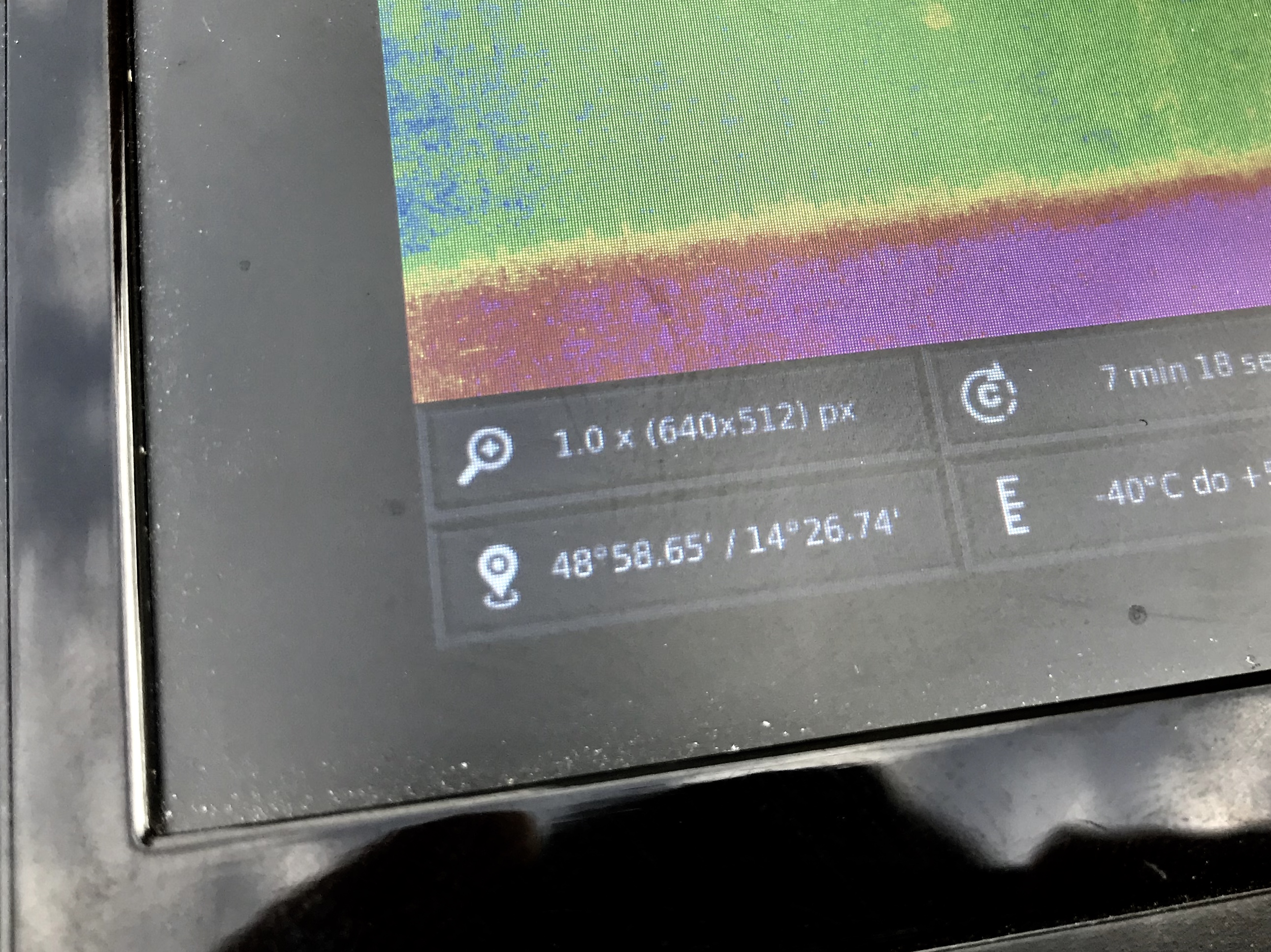

Zobrazení hodnot GPS pozice.
