Návod na připojení termokamery WIRIS k externímu monitoru bez přenosového modulu Lightbridge.
Jak bylo uvedeno v článku Zapojení termokamery WIRIS, nefunguje přímé propojení kamery a monitoru NINJA BLADE. Tento monitor nemá prakticky žádné výhody. Na baterie vydrží velmi krátce, je malý a čitelnost zejména při provádění nastavení termokamery je mizerná. Jediným přínosem je vestavěný disk pro ukládání dat. Vzhledem k tomu, že se dají data z termokamery získat přímým připojením flash disku, je tento monitor pro terénní měření k ničemu.
Za pár dolarů, lze zakoupit větší a lehčí LCD monitor, který bohatě poslouží pro práci s termokamerou. Jeho připojení a nastavení je velmi jednoduché.

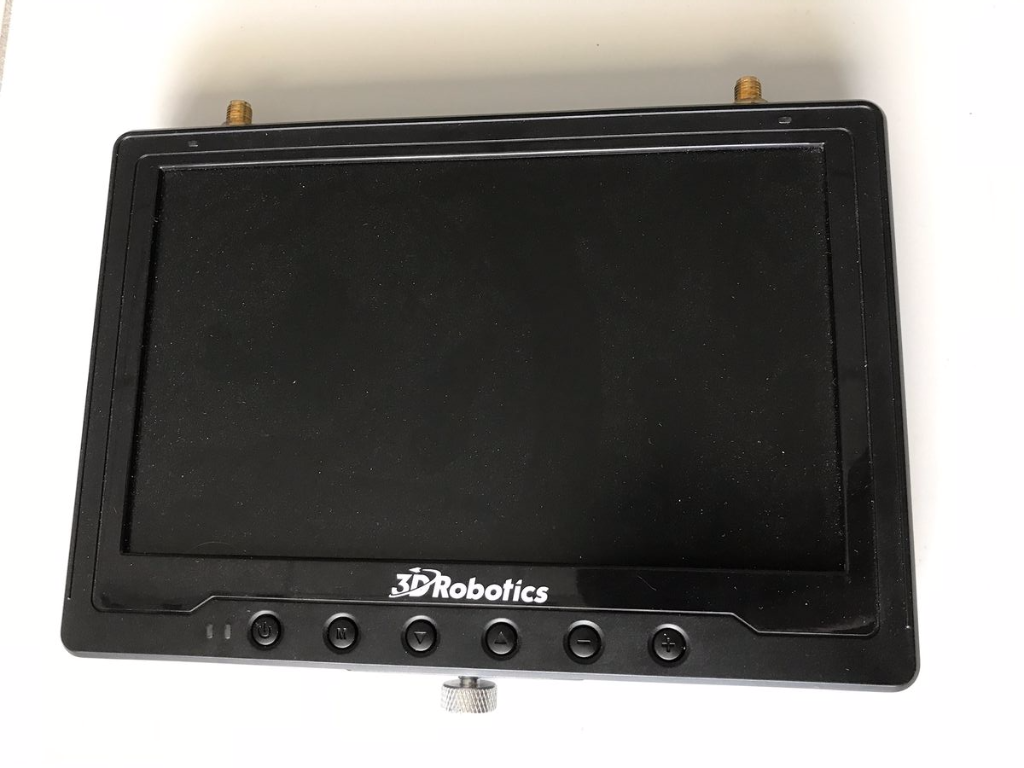

Monitor se vstupem HDMI od 3DRobotics.
Do monitoru připojíme HDMI kabel.

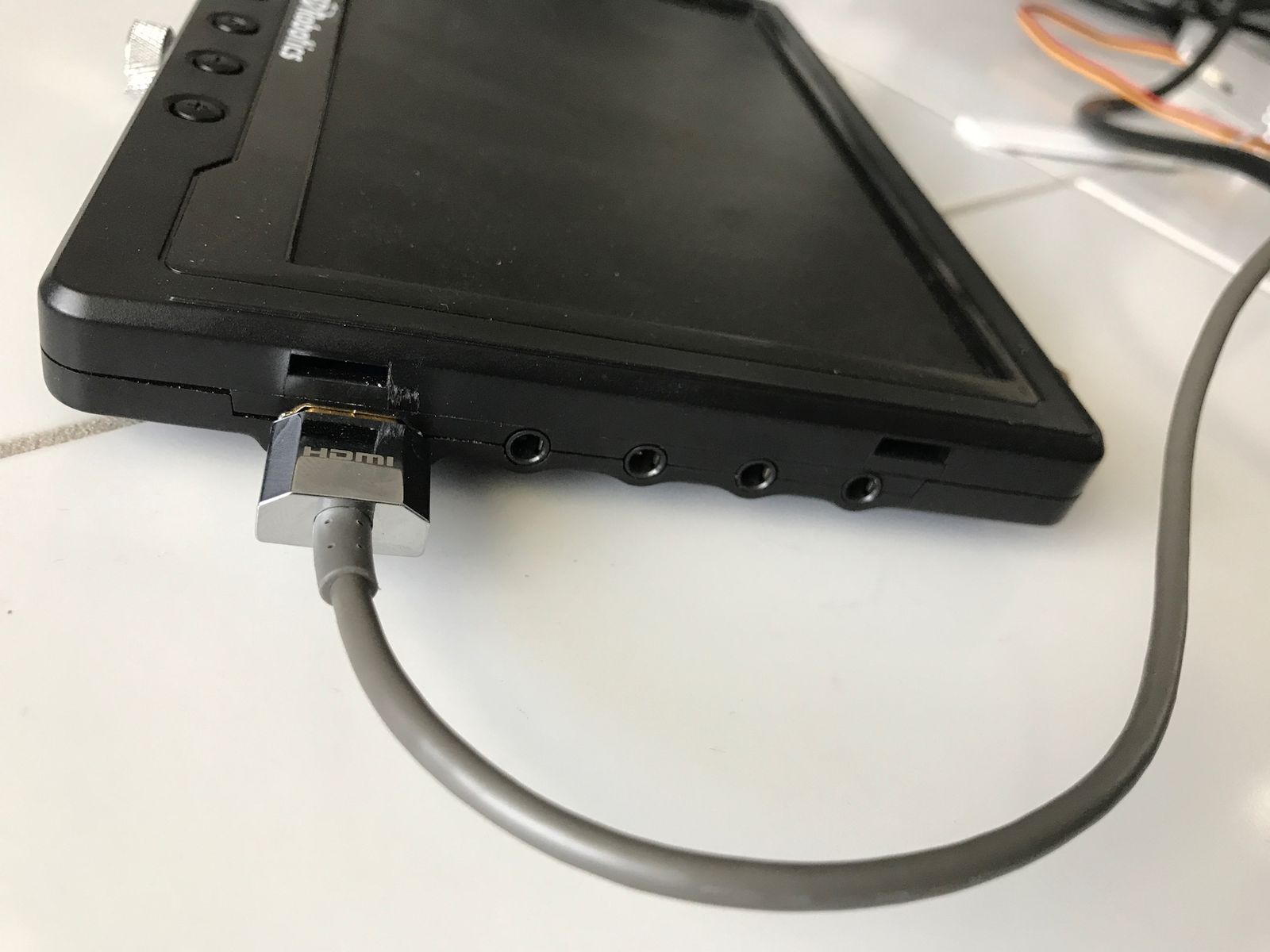

HDMI vstup monitoru.
Monitor lze napájet zdrojem nebo z baterie. Napájení je nutné připojit do zdířky označené DC IN.

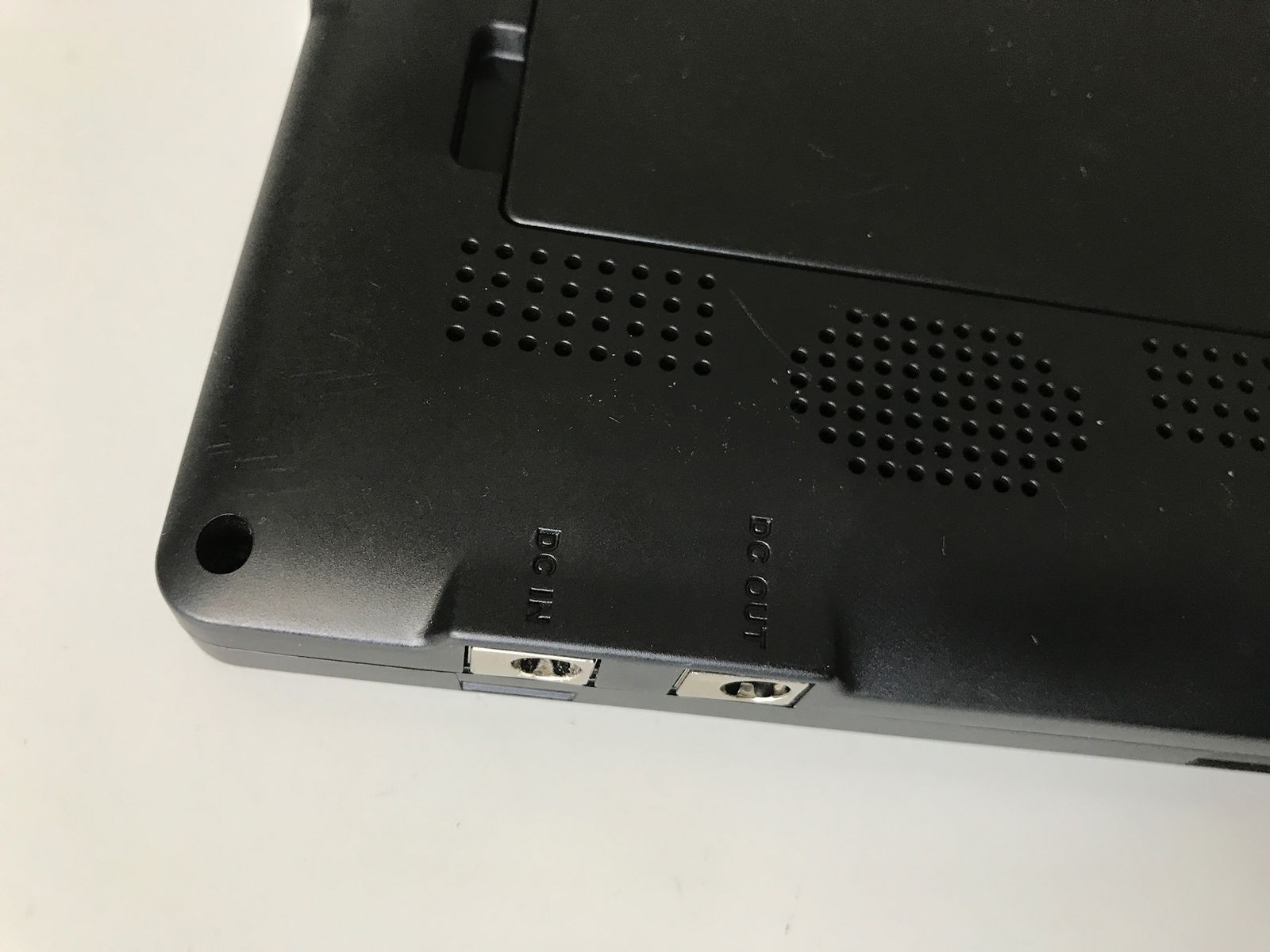

Napájecí zdířka monitoru.
Drouhou část HDMI kabelu zapojíme do termokamery a připojíme napájení kamery budˇ ze zdroje nebo z baterie.
Zapojení HDMI kabelu do termokamery.

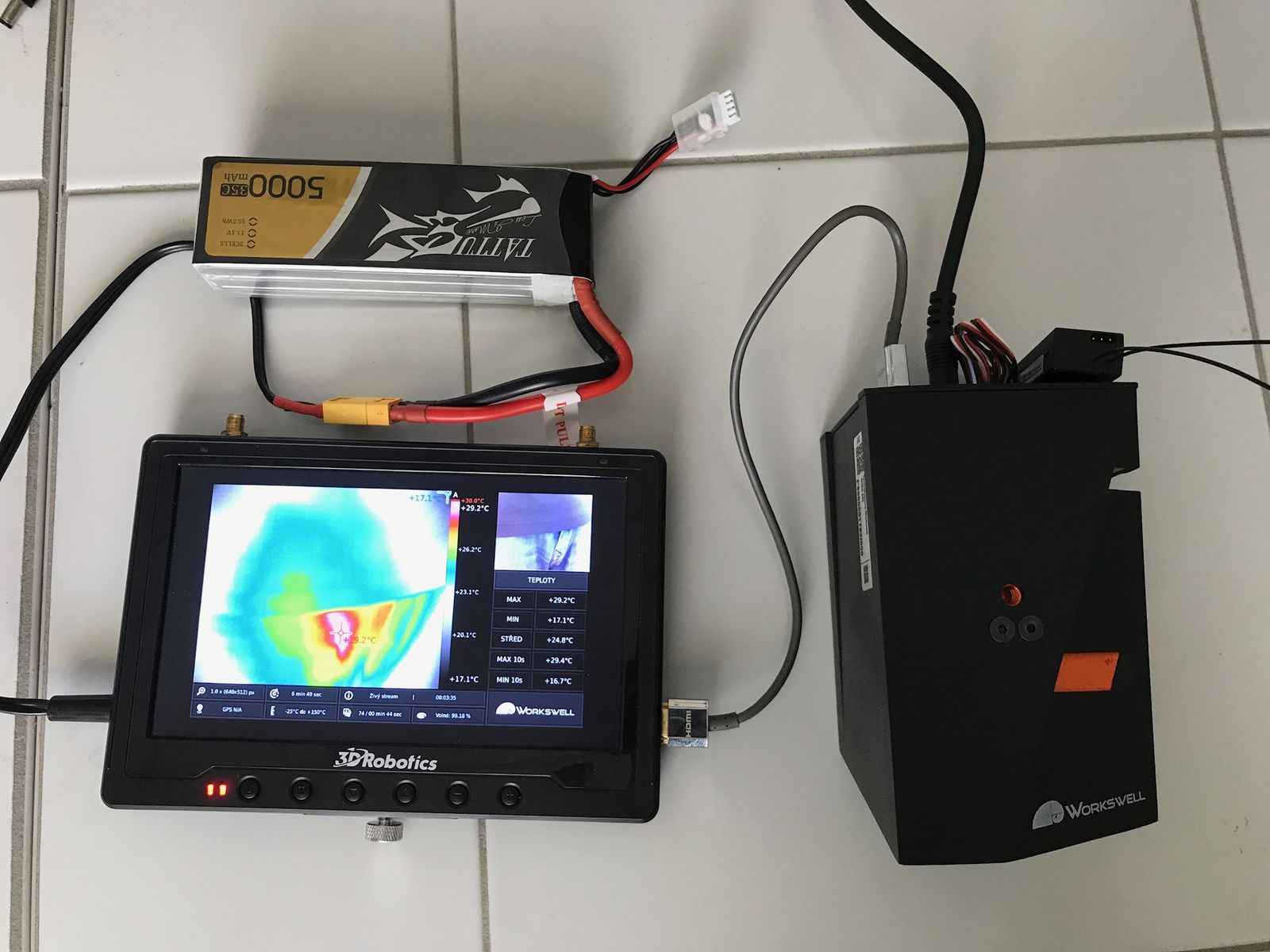

Celkový pohled na sestavu.
Po připojení zdroje k monitoru a zapojení napájení termokamery se musí nastavit odpovídající vstup na monitoru. Stačí mačkat tlačítko pro nastavení módu - M, až se monitor přepne do módu HDMI a ukáže se obraz z termokamery. V této sestavě prakticky nejsou žádné problémy.
K termokameře lze přes USB Hub připojit klávesnici a tím provádět úpravy v nastavení termokamery.
