Základní nastavení a zapojení termokamery WIRIS s přijímačem a vysílačem Graupner, pro dálkové ovládání kamery.
Termokamera WIRIS disponuje digitálními vstupy, které mohou sloužit k dálkovému ovládání.

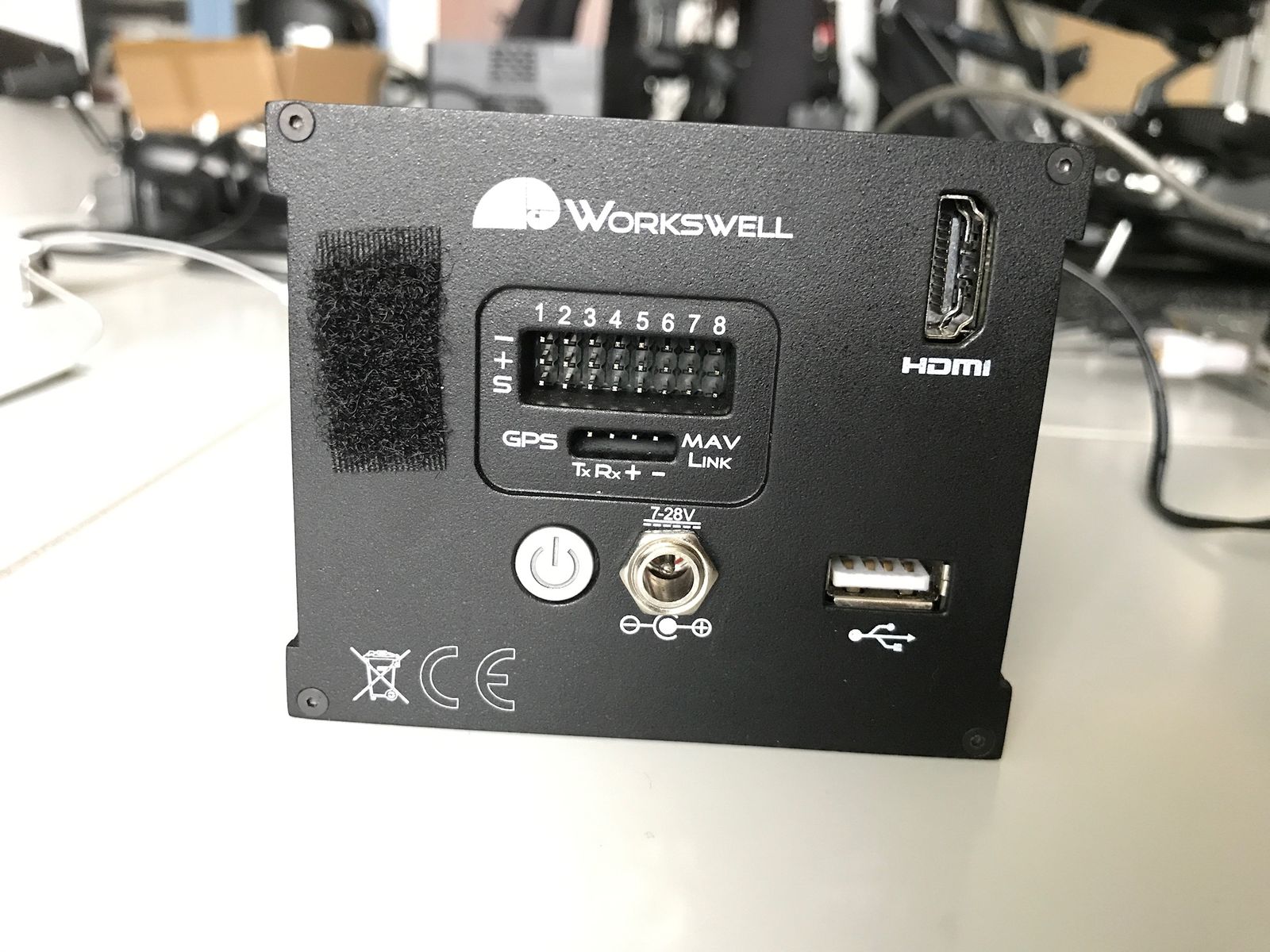

Digitální vstupy 1-8 na termokameře WIRIS.
Zapojení vstupů se provádí pomocí speciálních třížilových propojek. Propojky jsou složeny z červeného (+), černého (-) a bílého (S) kabelu. Pod tímto označení se také musí zapojit do termokamery a přijímače!!!

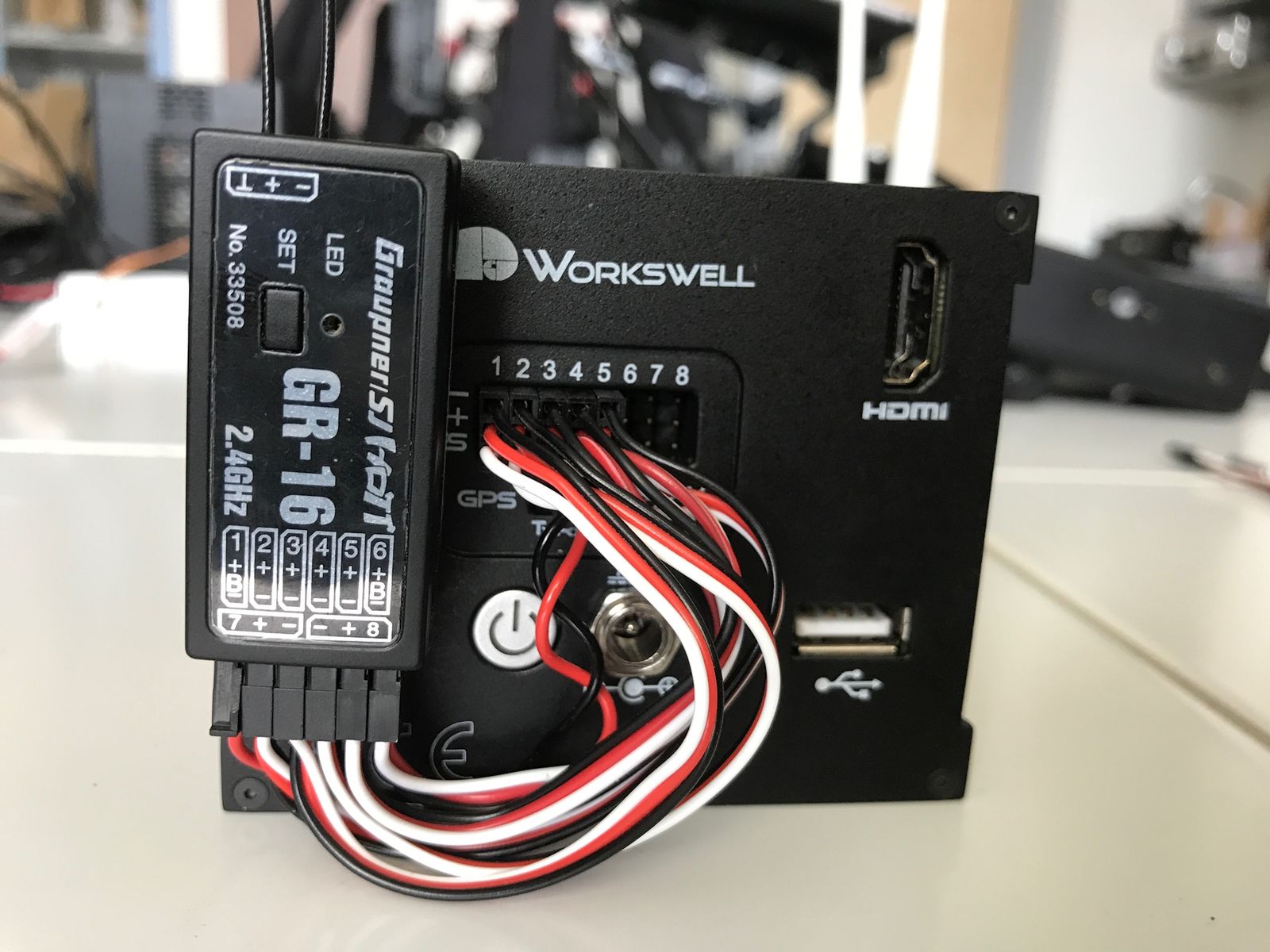

Zapojení přijímače do digitálních vstupů kamery.
Na termokameře jsou některé digitální vstupy vyhrazeny a nelze je měnit. Jedná se o digitální vstupy 1 a 2, které slouží k ovládání základního menu termokamery. Většinou jsou přiřazeny ke křížovému ovladači vysílače:
Vstup 1 - Funkce pro pohyb v nabídce nahoru a dolu
Vstup 2 - Funkce pro potvrzení (OK) a zrušení (CANCEL) nastavení položky v nabídce.
Další vstupy lze nastavit podle potřeby:
Vstup 3 - Funkce pro pořízení fotografie.
Vstup 4 - Funkce pro spuštění/zastavení záznamu videa.
Vstup 5 - Funkce pro přepínání režimu zobrazení - termosnímek/reálné zobrazení.
Ve vysílači se musí nastavit funkčnost ovládacích prvků v závislosti na zapojených kanálech přijímače.

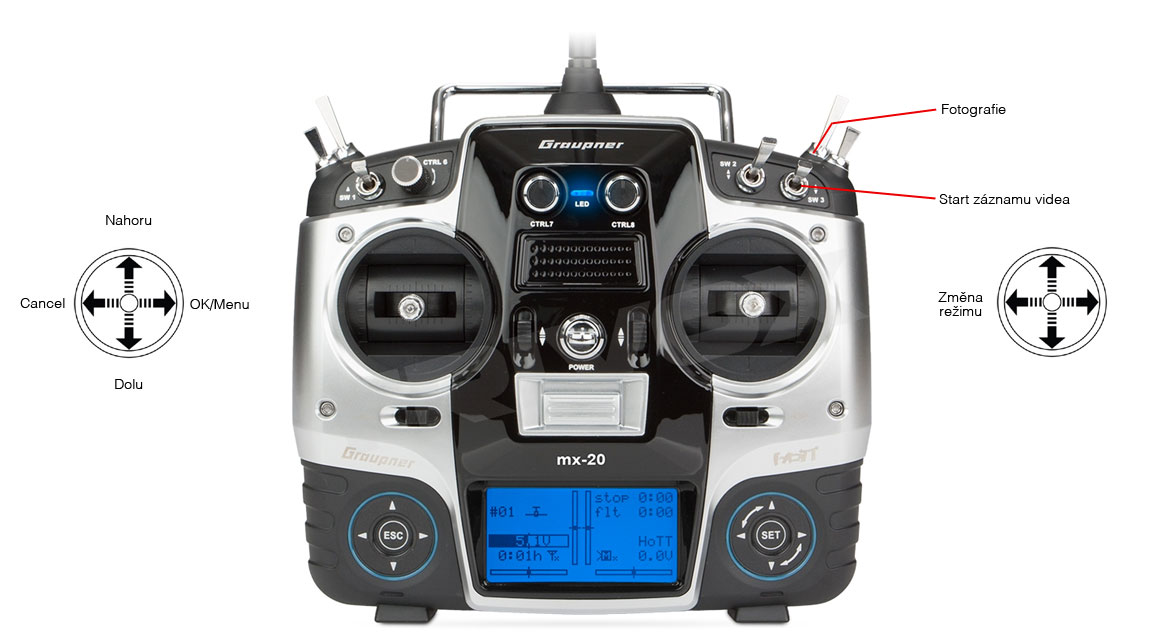

Příklad zobrazení funkcí přiřazených ovládacím prvkům vysílače.
Důležité je zapojení napájení přijímače, umístěného například pomocí suchého zipu na termokameře. Napájení se realizuje pomocí dvou žilové propojky, která se zapojí do první pozice přijímače a druhý konec do konektoru MAV LINK na termokameře, do části označené +/-.
POZOR:
Červený kabel propojky se zapojuje na kladný pól napájení (+) a černý kabel na záporný (-).
