Stránka nastavení

Stránka nastavení se používá především ke konfiguraci možností automatického zachycení pro senzor. Senzor podporuje tři způsoby automatického zachycení: režim časovače, režim externího spouštění a režim překrytí.

Základní konfigurace

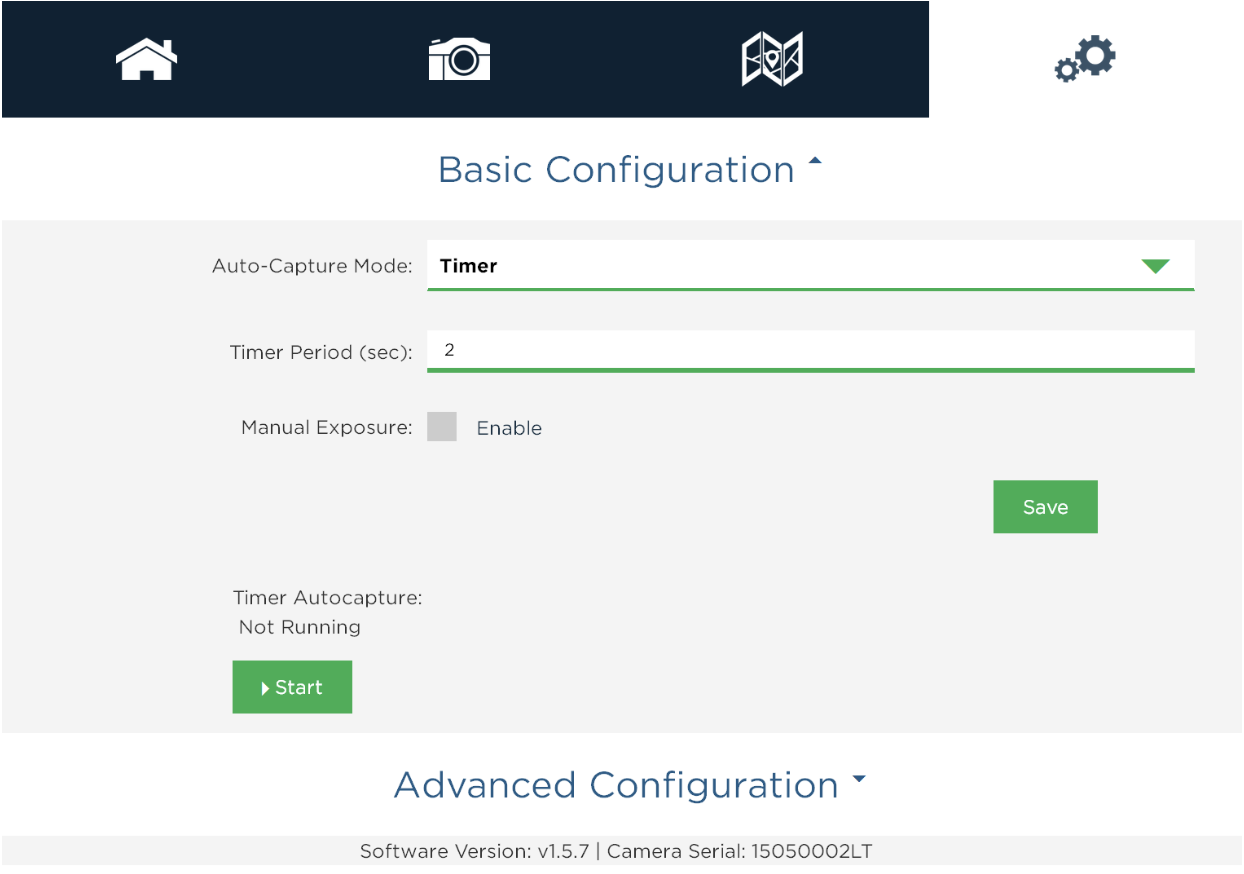

Režim časovače

Pomocí rozbalovací nabídky vyberte režim automatického zachycení jako „Časovač“

V aktualizovaném okně zadejte „Doba časovače (s)“ (interval mezi snímky) na požadované nastavení. Pokud je interval časovače nastaven na méně než 1,0 sekundy, senzor nemusí běžet ve specifikovaném intervalu, ale bude snímat tak rychle, jak jen může (asi jednou za sekundu).

Stisknutím tlačítka „Uložit“ uložíte nastavení režimu časovače. Položky, které byly změněny, budou až do uložení obarveny žlutě, poté zezelenají.

Stisknutím tlačítka Start zahájíte pořizování snímků v požadovaném intervalu.

Stisknutím tlačítka Stop zastavíte pořizování snímků.

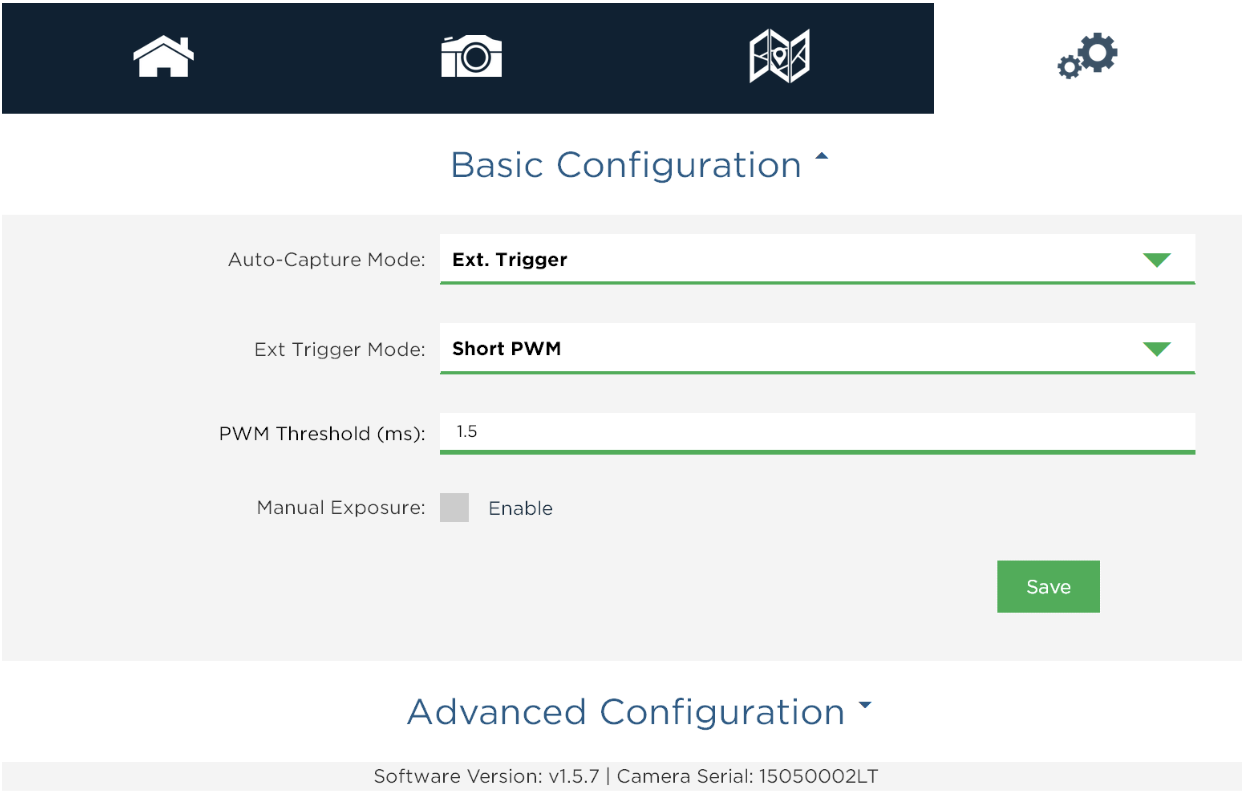

Režim externího spouštění

Pro režim externího spouštění budete muset k senzoru připojit spouštěcí signál – viz Integrační příručka vašeho senzoru.

Pomocí rozevírací nabídky vyberte režim Auto-Capture Mode jako „Ext. Spoušť"

V aktualizovaném okně vyberte ze seznamu režim externího spouštění. Nastavení jsou následující:

Pro režim PWM zadejte prahovou hodnotu PWM – všimněte si, že tato hodnota je v milisekundách (ms), takže hodnota je obvykle mezi 1,0 a 2,0.

Stisknutím tlačítka „Uložit“ uložíte nastavení režimu externího spouštění.

Ověřte, že spouštění funguje, zadáním příkazu k zachycení senzoru přes hostitelské zařízení.

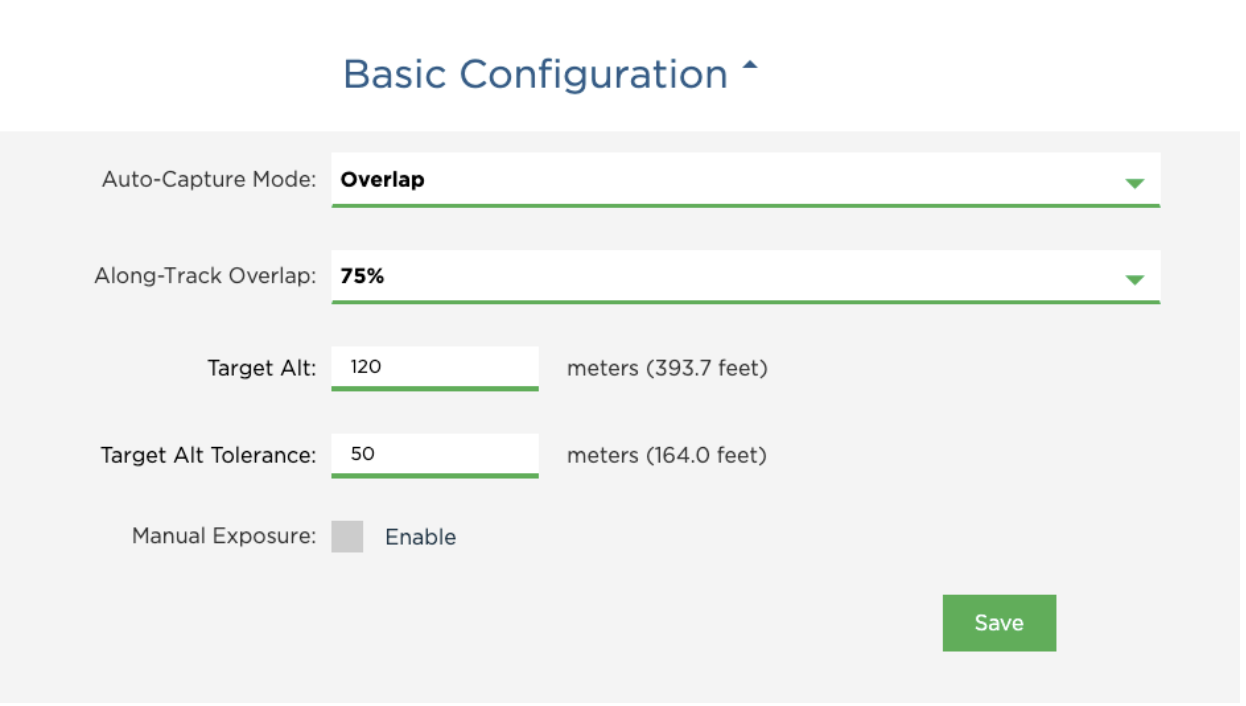

Režim překrytí

Pomocí rozbalovací nabídky vyberte režim automatického zachycení jako „Překrytí“

V aktualizovaném okně vyberte Target Alt jako nadmořskou výšku AGL (Nad Ground Level), ve které bude letadlo operovat během mapovací mise. Všimněte si, že toto je specifikováno jako výška AGL.

Určete překrytí podél trasy jako procento (%) obrazu, které je společné mezi jedním a dalším obrazem.

Zadejte cílovou toleranci alt. Toto je vzdálenost od vaší cílové nadmořské výšky, kterou kamera začne snímat. Pokud je vaše cílová nadmořská výška 120 metrů a nastavíte Target Alt Tolerance na 50 metrů, kamera začne snímat, jakmile dosáhne 70 metrů.

Stiskněte tlačítko „Uložit“ pro potvrzení nastavení.

Když letadlo dosáhne cílové výšky mínus 50 metrů, zahájí zachycování. V režimu překrytí dojde k zachycení pouze tehdy, pokud je zjištěna, že ujetá vzdálenost je větší než požadovaná vzdálenost v zadané cílové výšce, jak je specifikováno v nastavení % překrytí.

Pokud například nastavíte cílovou výšku na 120 metrů, senzor začne snímat, když dosáhne 70 metrů nadmořské výšky. Když je naměřená výška nižší než 70 metrů (cílová výška minus 50 metrů), snímač přestane snímat.

Manuální expozice

Zaškrtávací políčko ruční expozice umožňuje ruční ovládání expozice a zisku snímače s nastavením dostupným na stránce živého náhledu. Toto je možnost pokročilé operace a normálně by NEMĚLA být povolena.

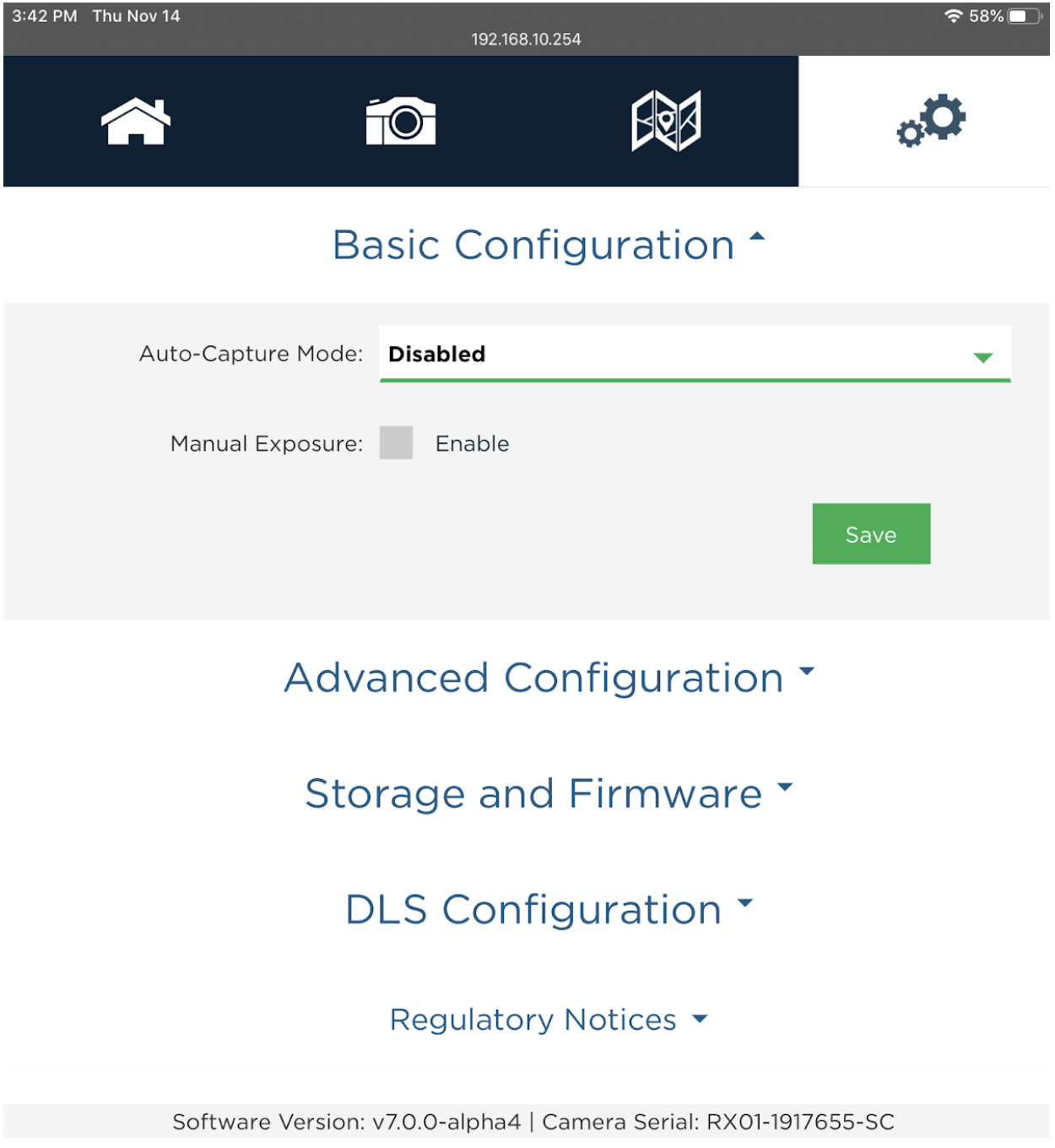

Disable Mode

Tento režim je určen pouze pro použití s ​​modely kamer podporujících PSDK (SkyPort). Tento režim deaktivuje funkce automatického spouštění kamery a bude vyžadovat spouštěcí příkazy přímo z dronu prostřednictvím PSDK.

Pokročilá konfigurace

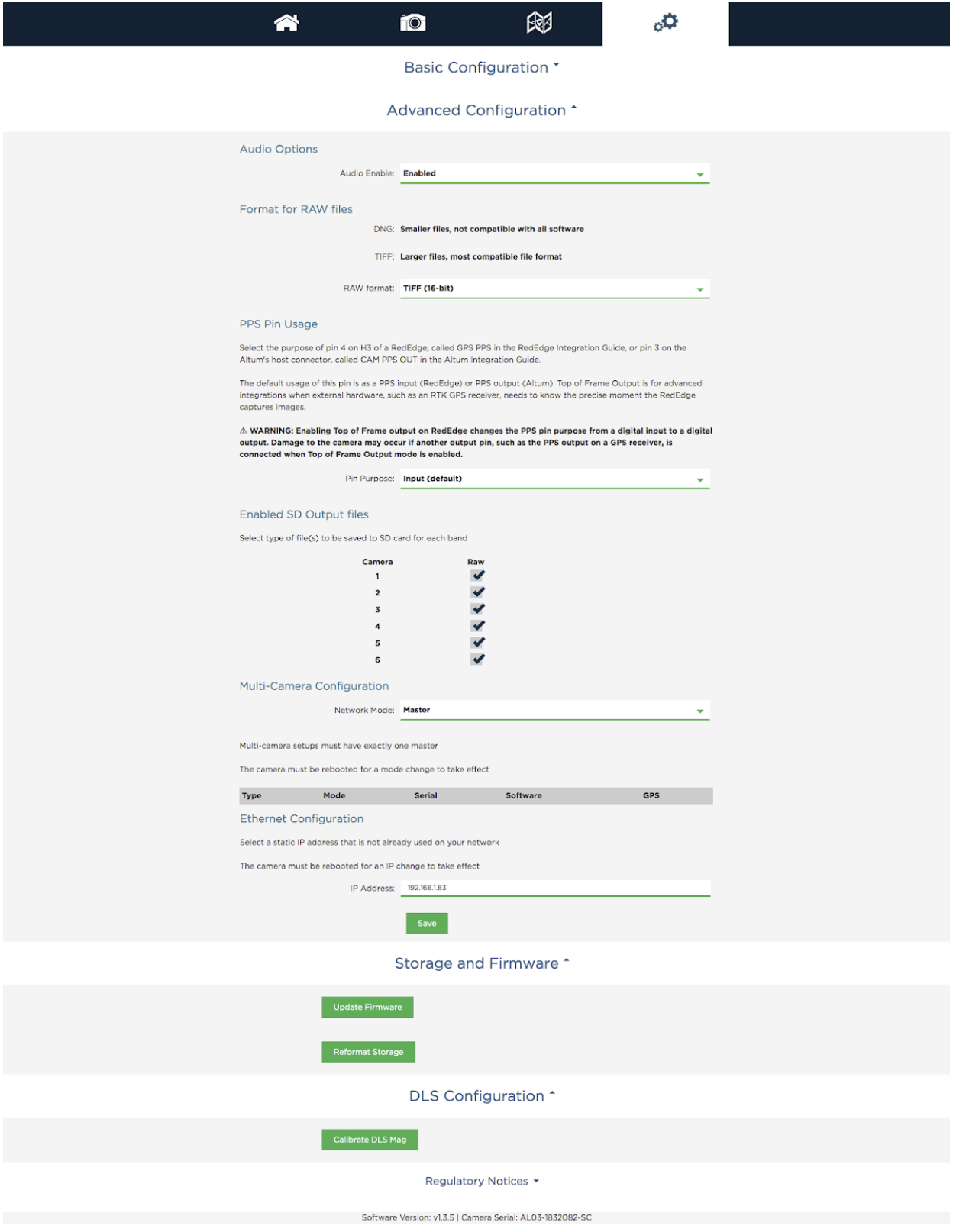

Nabídka Advanced Configuration poskytuje ovládací prvky pro správu úložiště souborů a také konfigurace Ethernet a Multi-Sensor.

DŮLEŽITÉ
Po provedení jakýchkoli změn nezapomeňte kliknout na tlačítko „Uložit“, jinak budou změny ztraceny.

Možnosti zvuku

U senzorů, které mají interní reproduktory, mohou uživatelé povolit nebo zakázat výstup zvuku. To platí pro všechny zvuky, včetně spouštěcího zvuku i zvuku vydávaného během „QR“ nebo režimu automatické detekce panelu.

Formát pro soubory RAW

Formát RAW můžete určit jako 12bitový TIFF (DNG) nebo 16bitový TIFF. 12bitový formát DNG TIFF vytvoří soubory, které jsou o 25 % menší než 16bitové soubory TIFF, ale některé obrazové programy je nepodporují. Všimněte si, že snímač vysílá 12bitová data, takže ukládání dat jako 12bitový DNG TIFF je bezeztrátové, zatímco ukládání jako 16bitové TIFF přidává další výplň (ale stále je bezeztrátové).

LED signály

Senzor/DLS 2 LED signály

Jedno bliknutí indikuje normální chování, že senzor funguje podle očekávání. Více než jedno bliknutí indikuje problém, jak je uvedeno v následující tabulce:

Pokud vidíte více než 5 červených bliknutí, kontaktujte podporu.

DLS 2 LED signály

DLS 2 LED napodobuje signály LED připojené kamery, s výjimkou počátečního spuštění. Když je DLS 2 zapnutý, cyklicky prochází všemi barvami pro „duhový“ efekt, což znamená, že DLS 2 se kalibruje a musí být bez pohybu. Vibrace letadla a jiné jemné pohyby mohou způsobit, že DLS 2 zůstane v kalibračním režimu, dokud se pohyb nezastaví.
