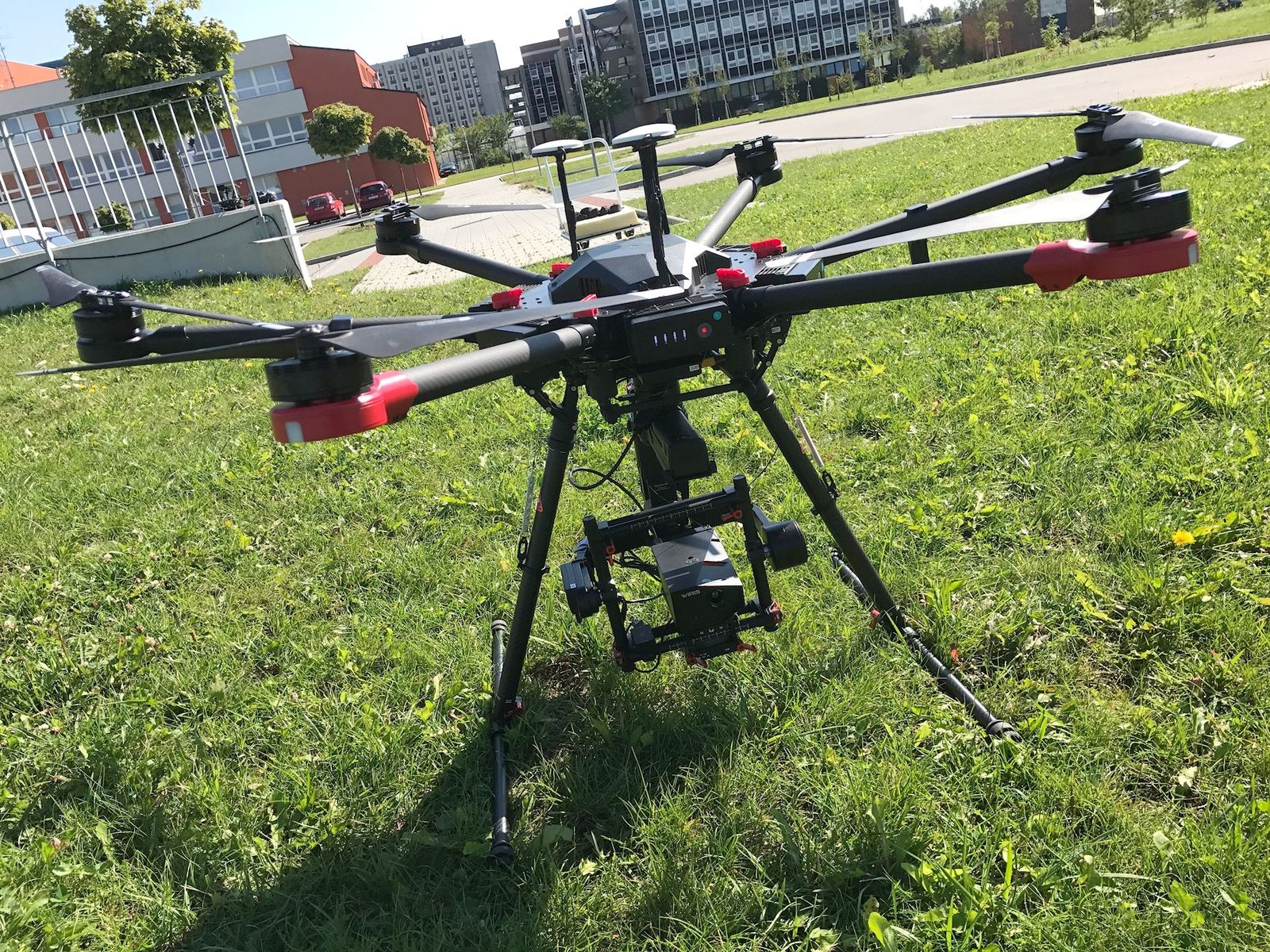

Zapojení termokamery WIRIS s dronem Matrice 600 Pro a stabilizačním závěsem Ronin MX.
Termokamera Workswell Wiris první generace nedisponuje sběrnicí CAN pro přímé spojení kamery a systému MATRICE 600 Pro. Tuto sběrnici má až WIRIS druhé generace. Tento nedostatek přináší pro první generaci kamery určité komplikace v zapojení.
Druhý problém v této kombinaci (Matrice 600 Pro, Ronin MX, Wiris) je ten, že po standardním připojení HDMI kabelu z kamery do video přenosového modulu, se tento modul nezaktivuje. Wiris produkuje nějaký nestandardní formát, takže video přenosový modul se nedokáže spárovat s Lightbridge a obraz není přenášen. Postup funkčního zapojení je následujcí:
Kameru Wiris umístíme na stabilizovaný nosič RONIN MX a vyvážíme.

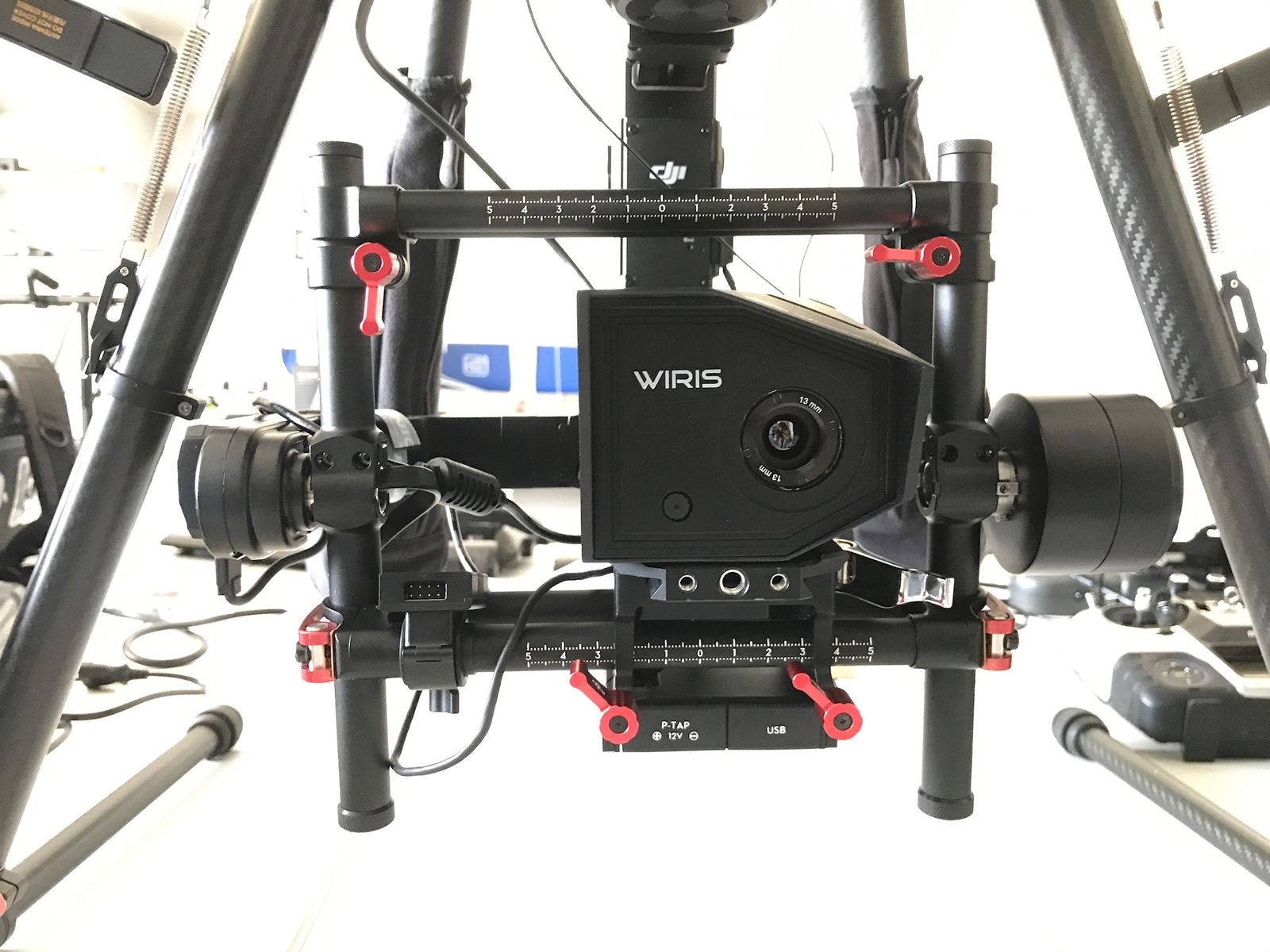

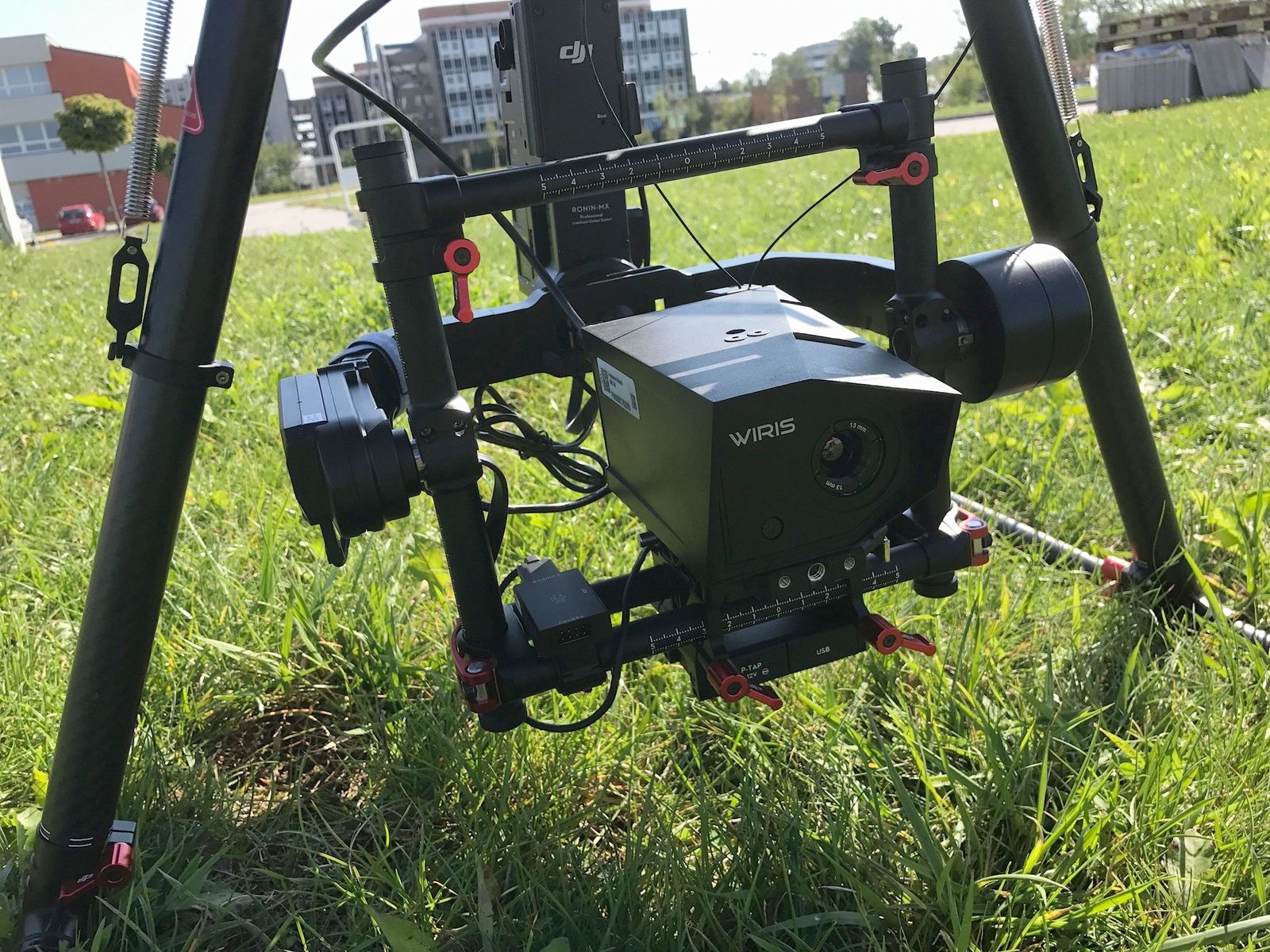

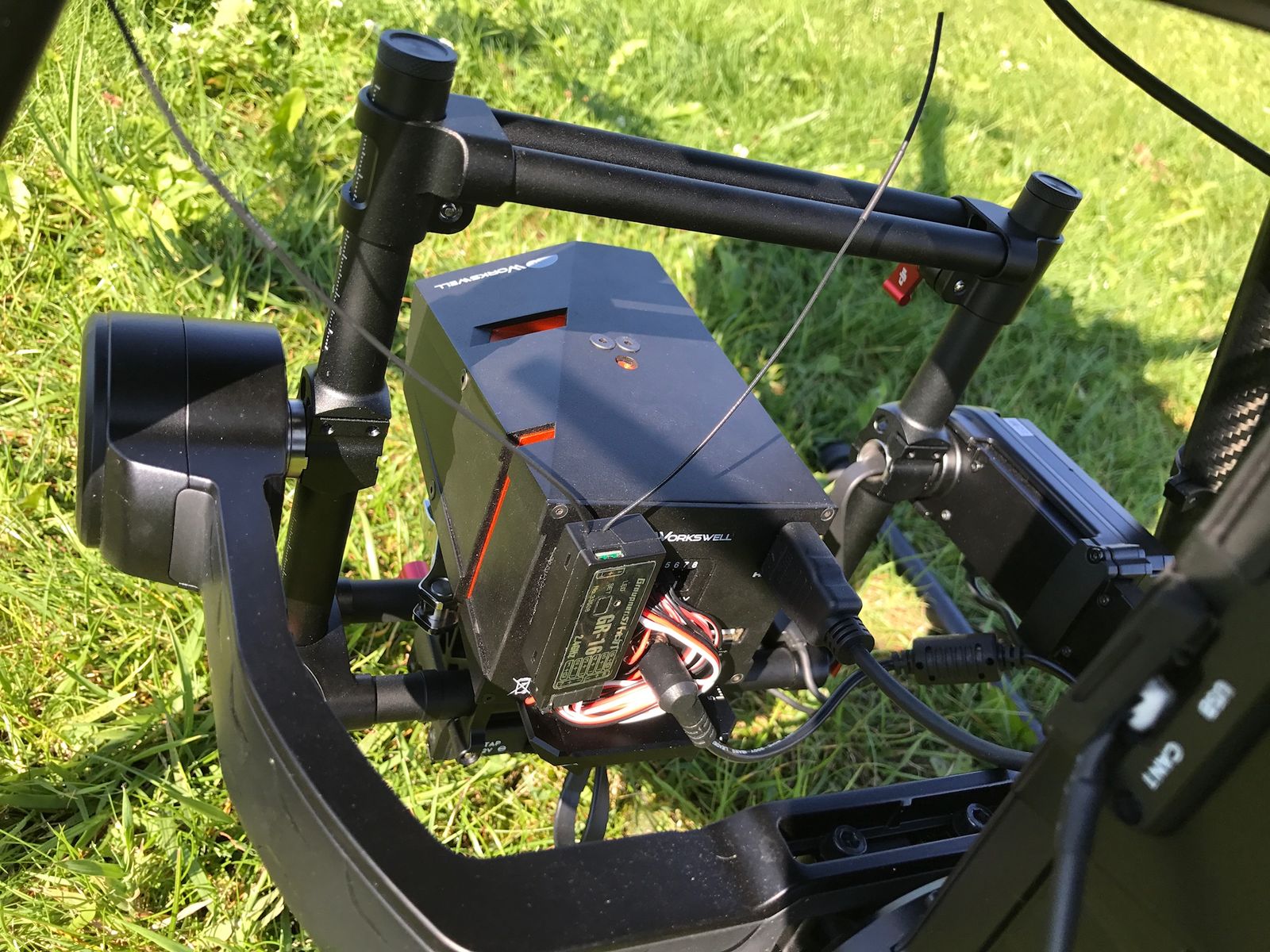

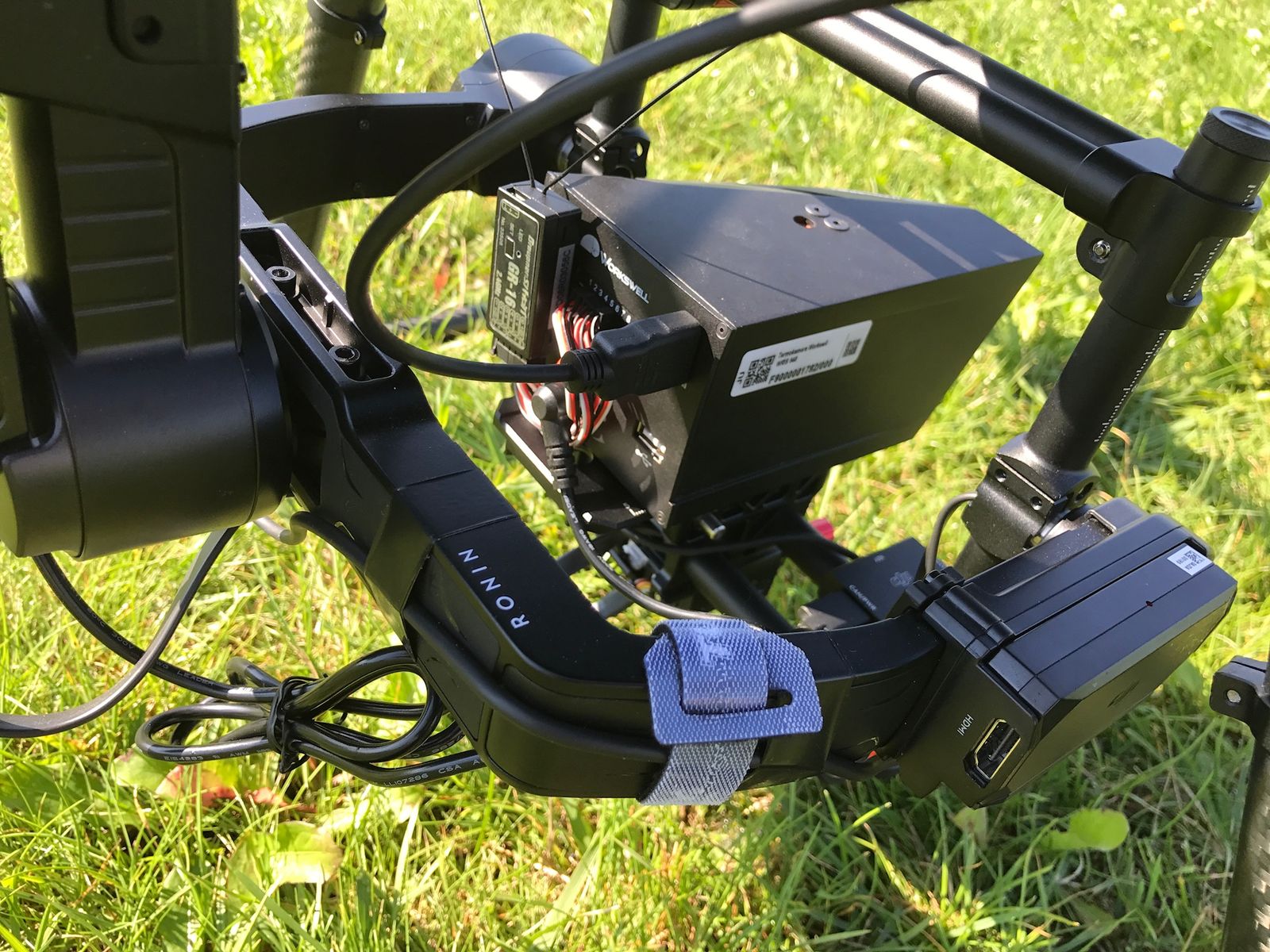

Kamera Wiris na gimbalu RONIN MX.
Aby fungoval přenos obrazu z kamery, nebude využíván video přenosový modul mezi držákem a lighbridgem, ale provede se přímé napojení kamery do Lightbridge. Tzn. odpojí se HDMI kabel z přijímacího modulu.

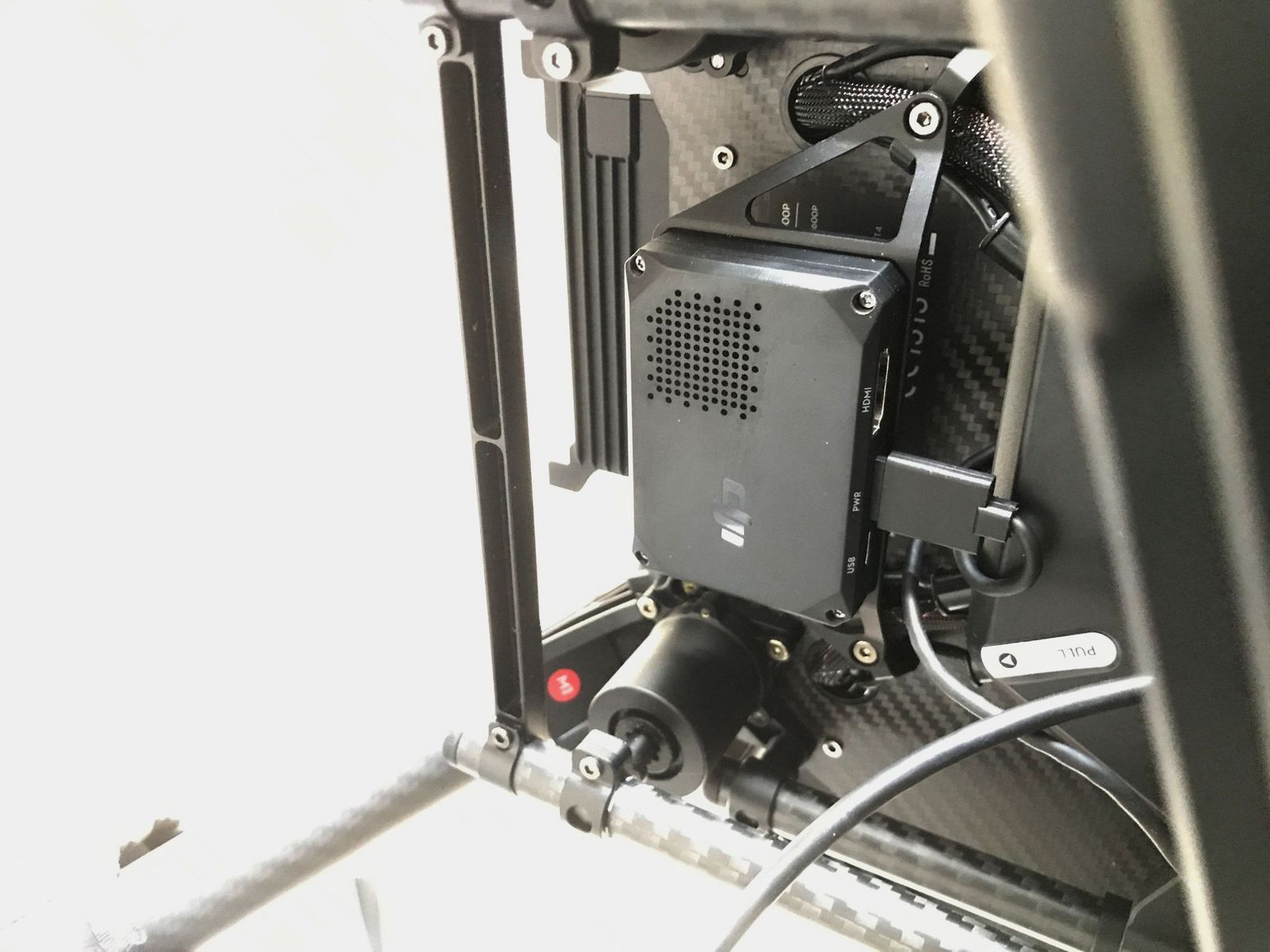

Přijímací modul s odpojeným HDMI kabelem.

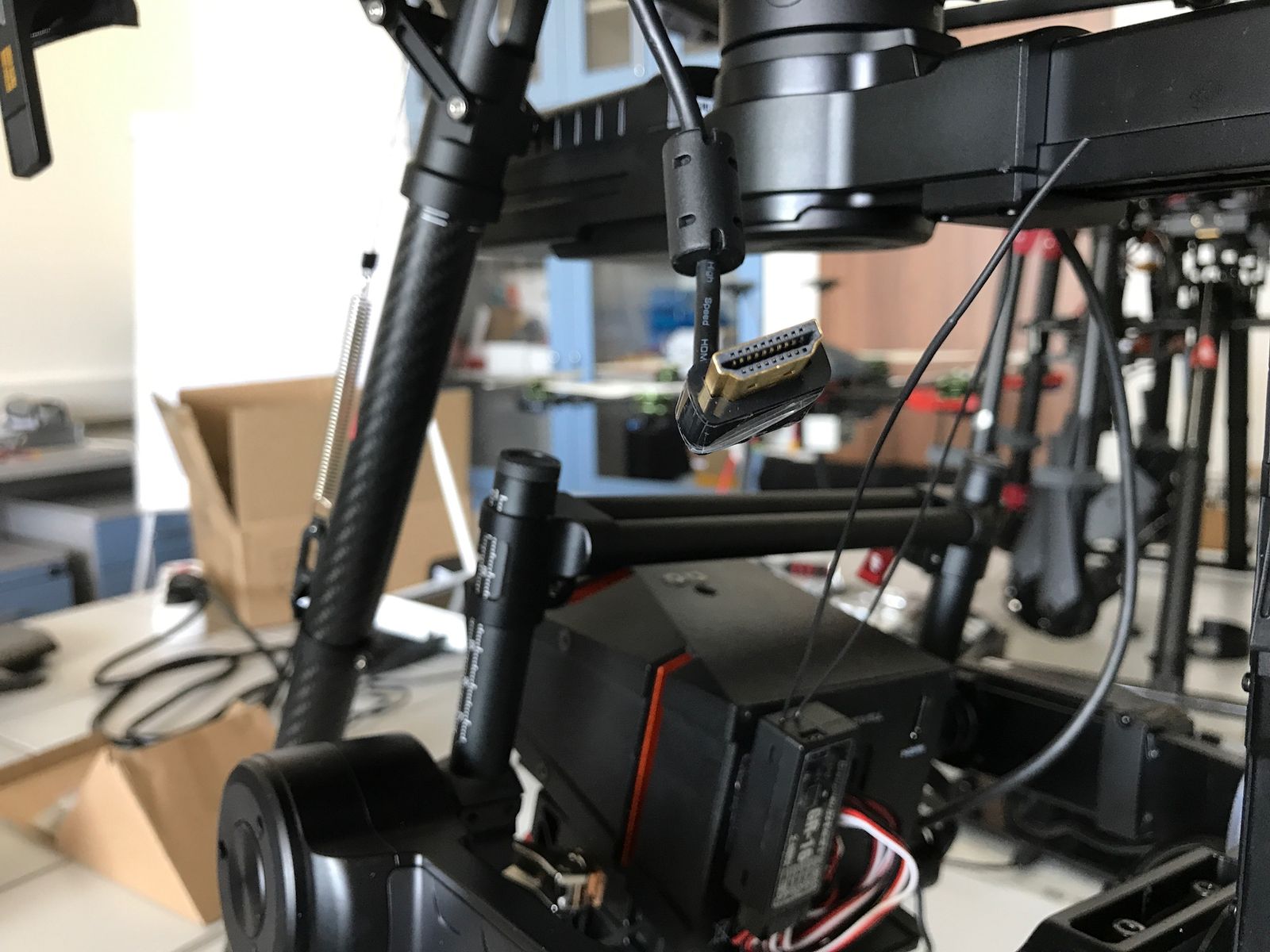

Odpojený HDMI kabel z video přenosového modulu.
Pro propojení odpojeného HDMI kabelu s kamerou se musí využít prodlužovacího HDMI kabelu.

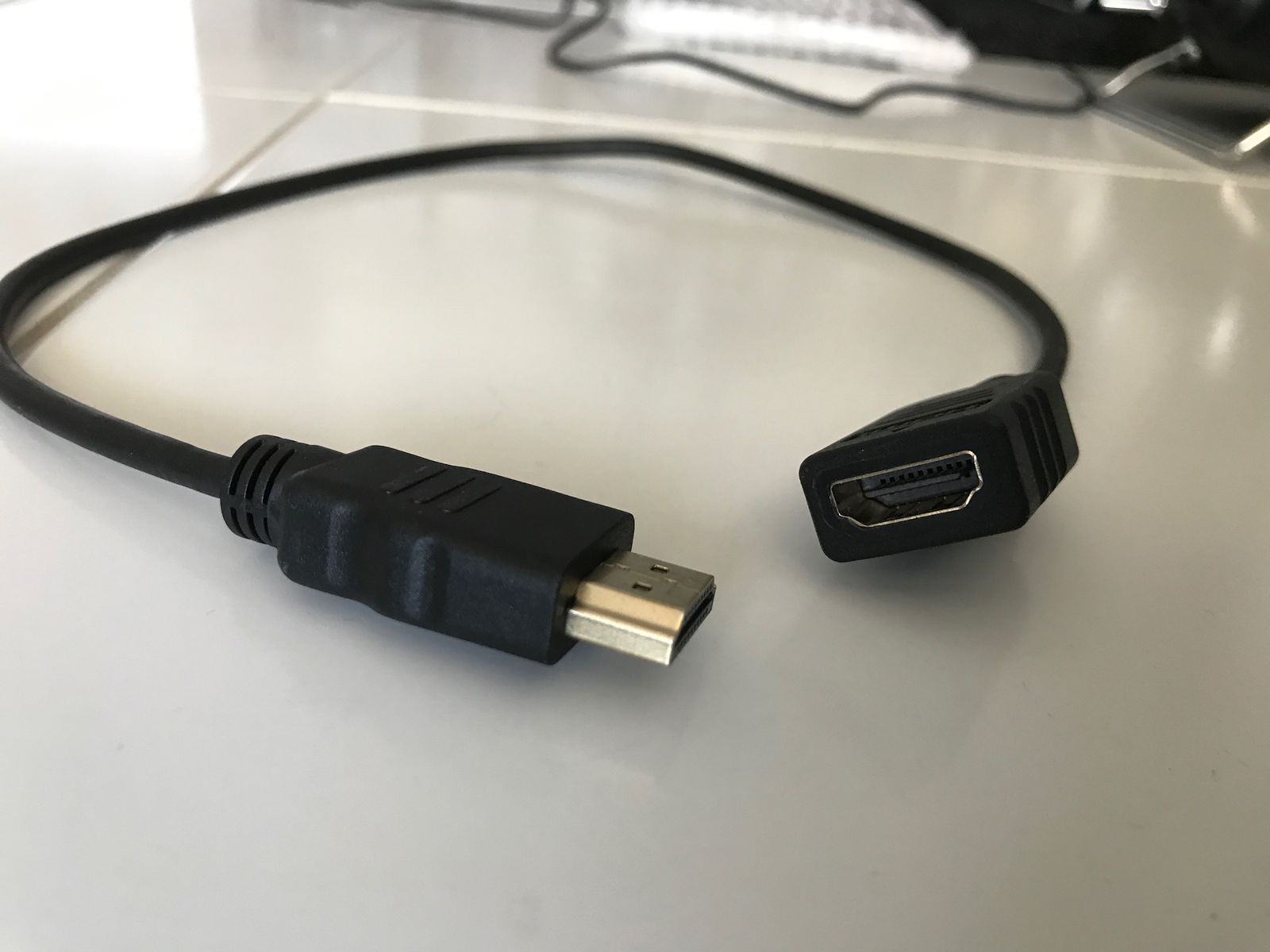

Prodlužovací HDMI kabel.
Prodlužovací kabel se zasune do termokamery, do vstupu HDMI a druhý konec se spojí s odpojeným HDMI kabelem vedoucím přímo do Lightbridge.

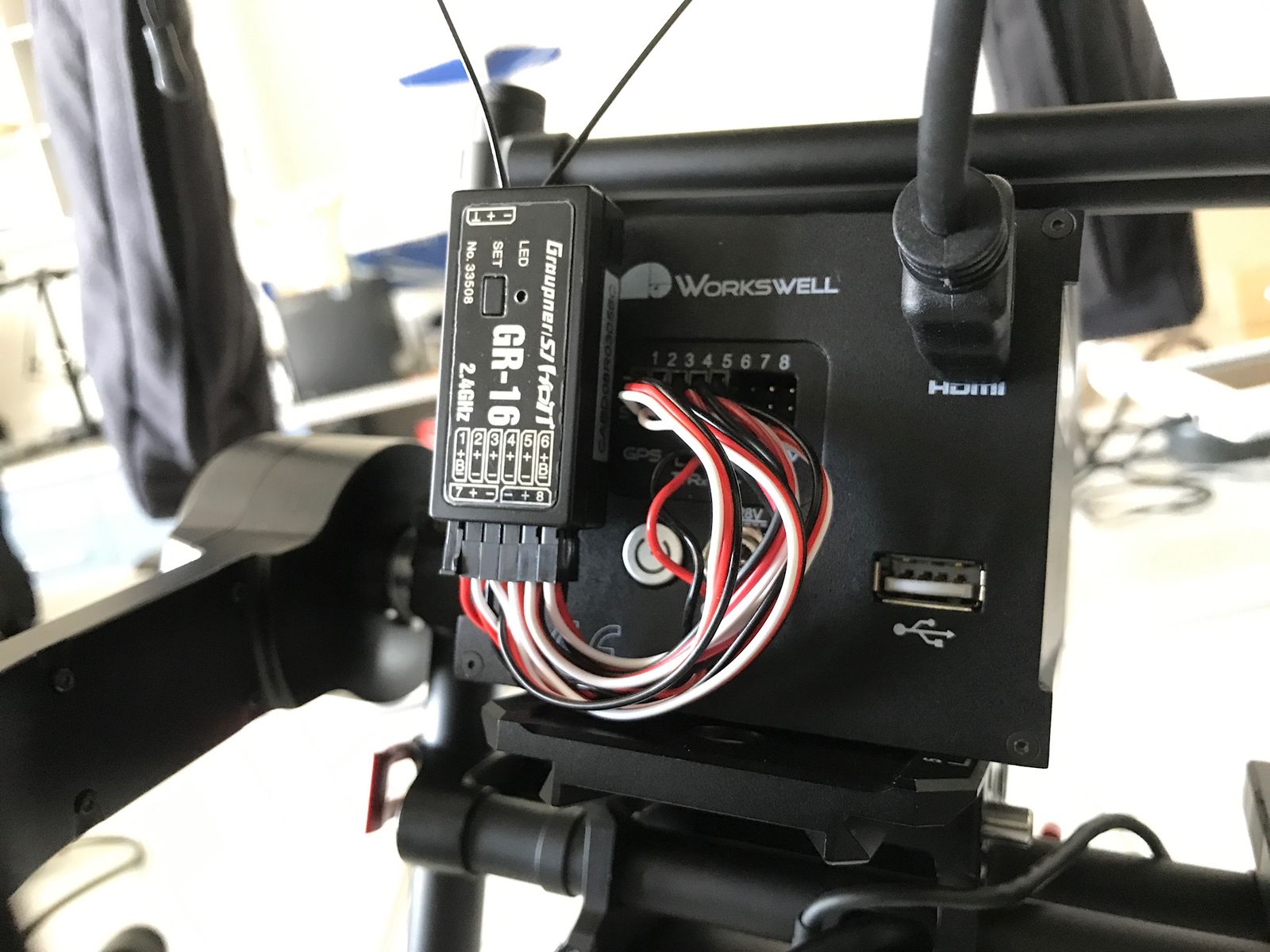

Připojený HDMI prodlužovací kabel v kameře.

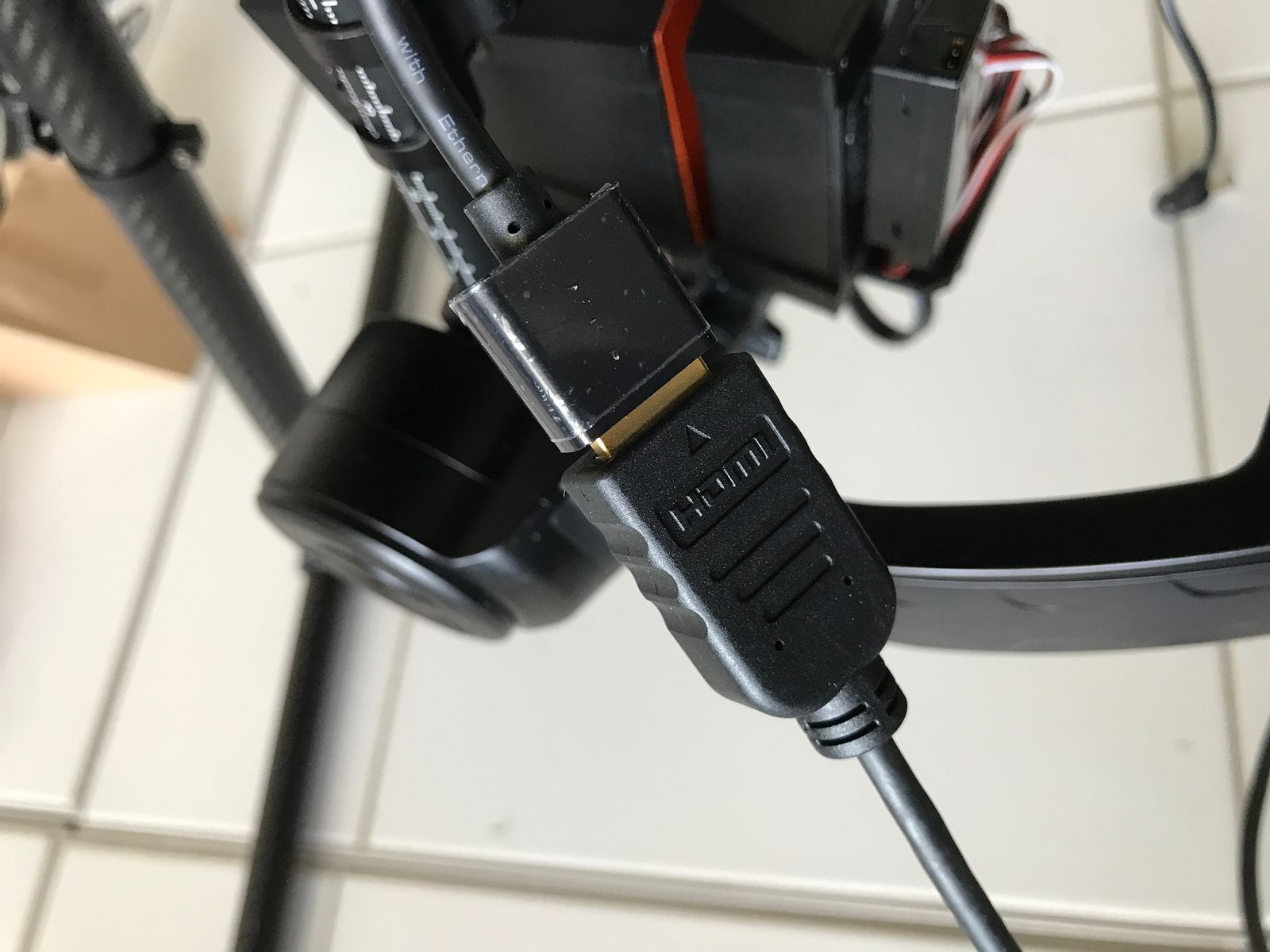

Spojení HDMI kabelů z kamery a z Lightbridge.
Kameru lze napájet přímo ze speciální baterie, která je součástí stabilizačního závěsu RONIN MX. K napájení je nutné mít speciální napájecí kabel, který je na jedné straně vybaven konektorem jack 3,5mm (pro termokameru) a na druhé straně D-TAP konektorem (pro Ronin MX).

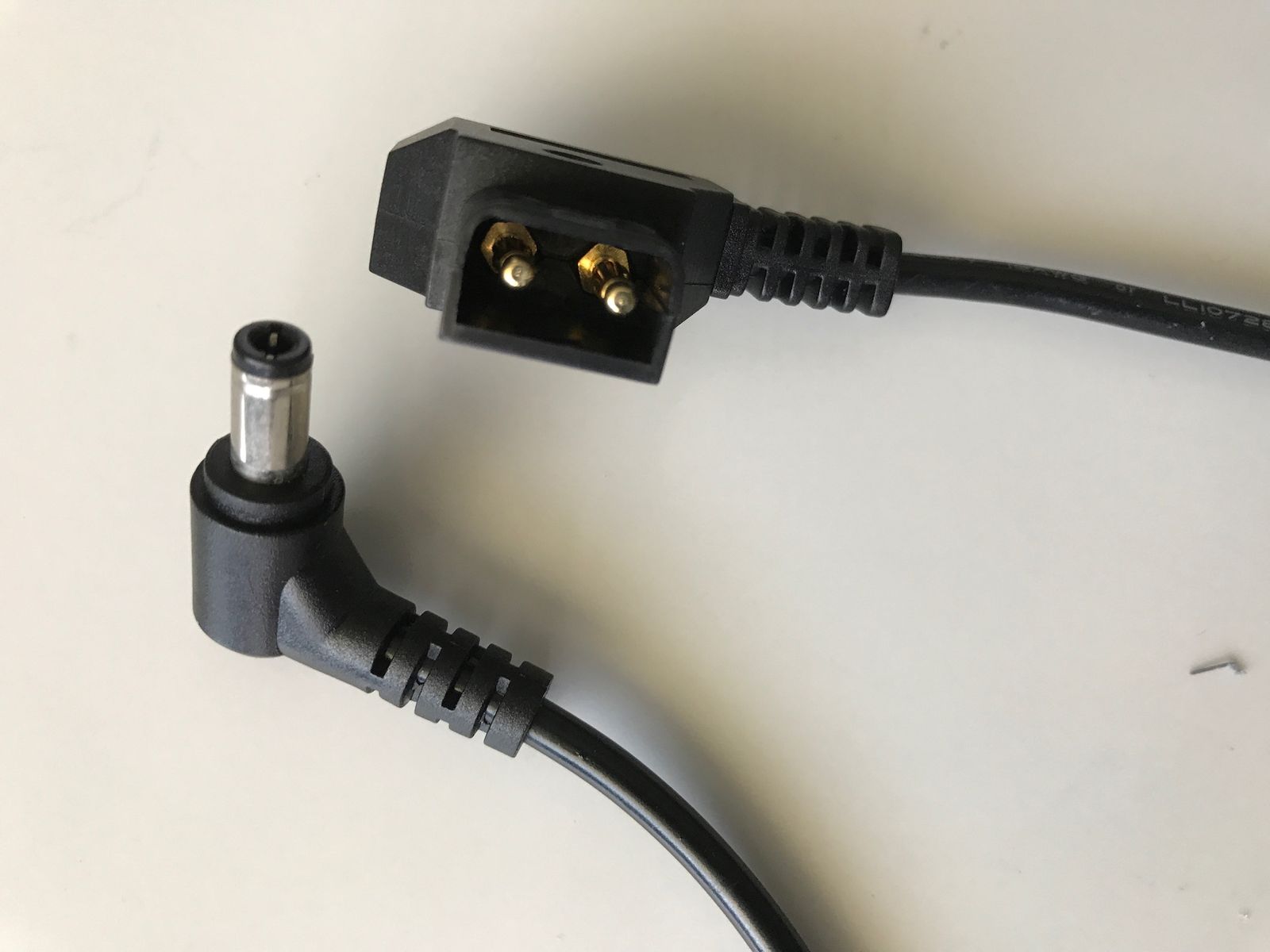

Napájecí kabel kamery z Ronin MX.
Kabel se zapojí do napájecí zdířky v termokameře a konektor D-TAP do napájecí zdířky na RONIN MX.

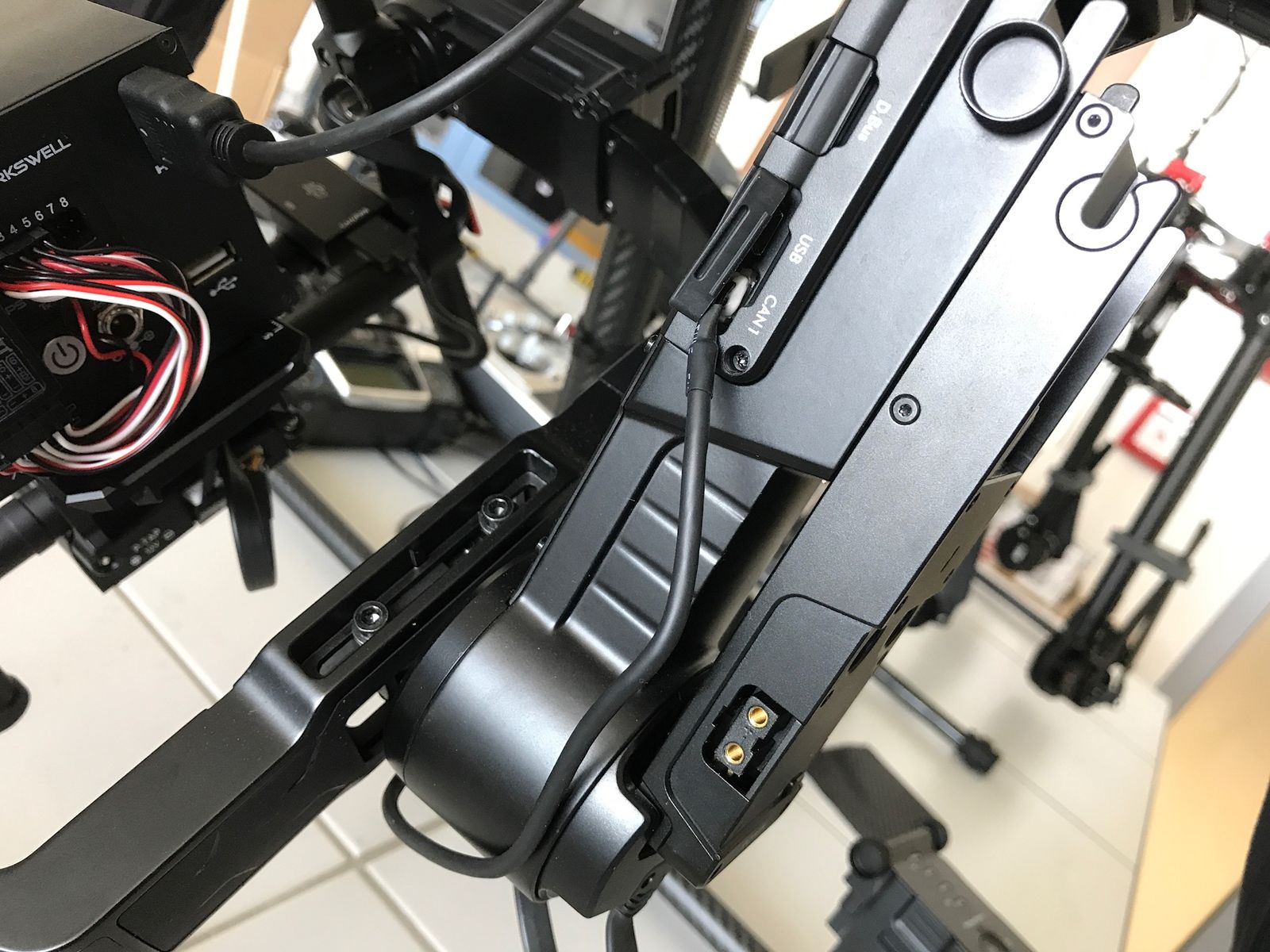

Napájecí konektor na RONIN MX.

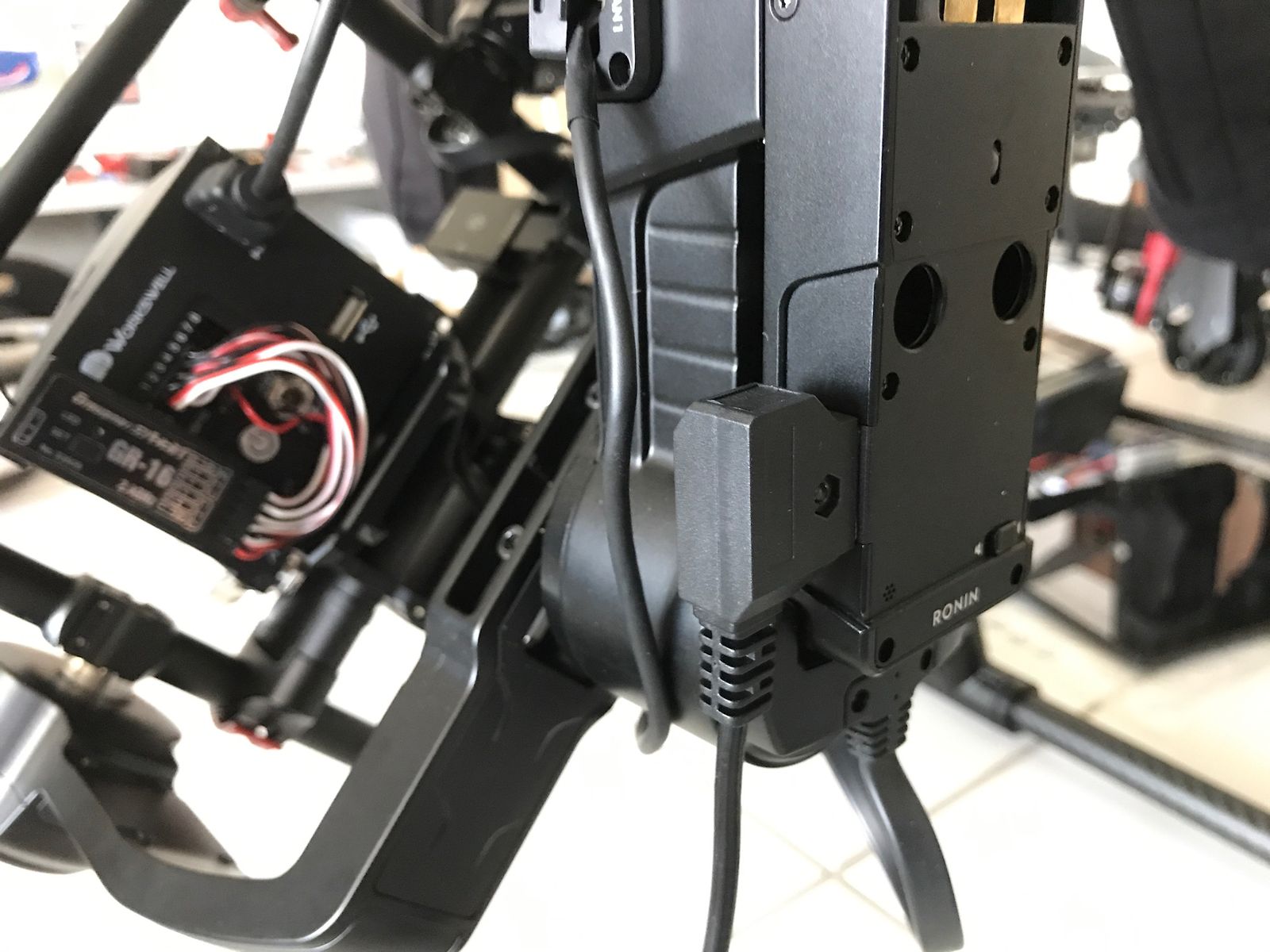

Zapojení konektoru D-TAP.

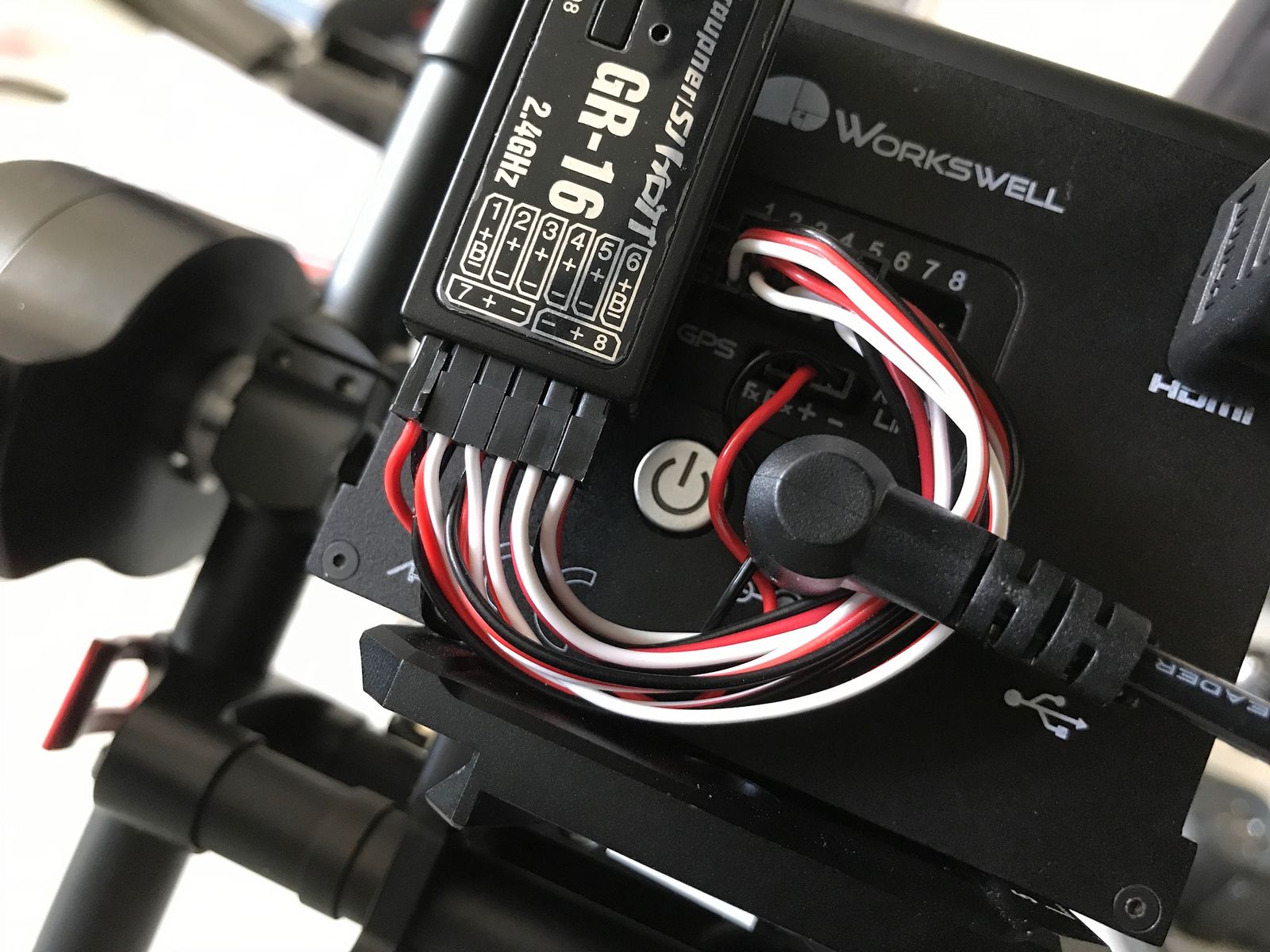

Napájecí konektor v termokameře.
Nyní stačí připojit speciální baterii pro napájení termokamery přes kabel D-TAP.

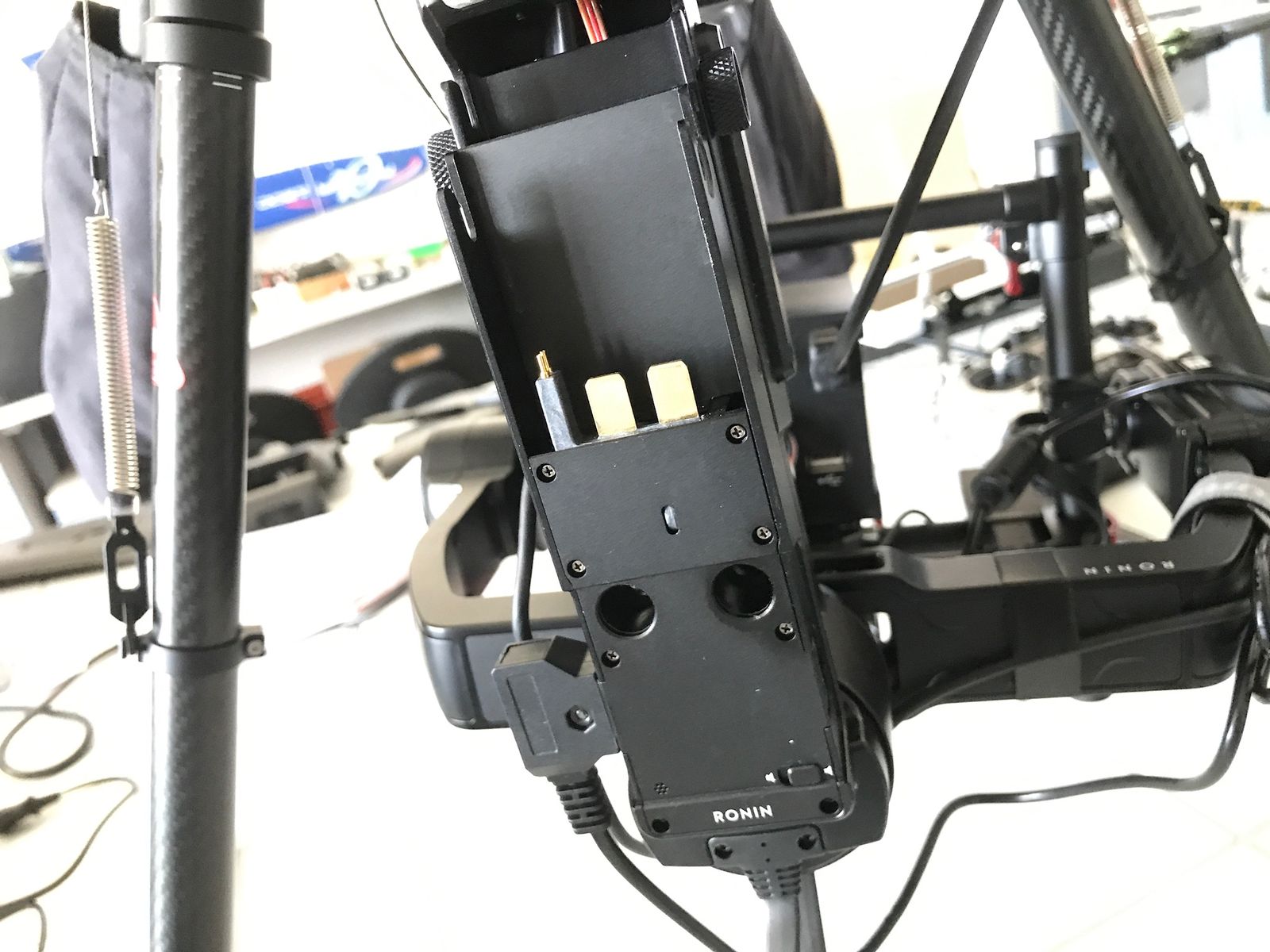

Slot pro připojení baterie k napájení termokamery.

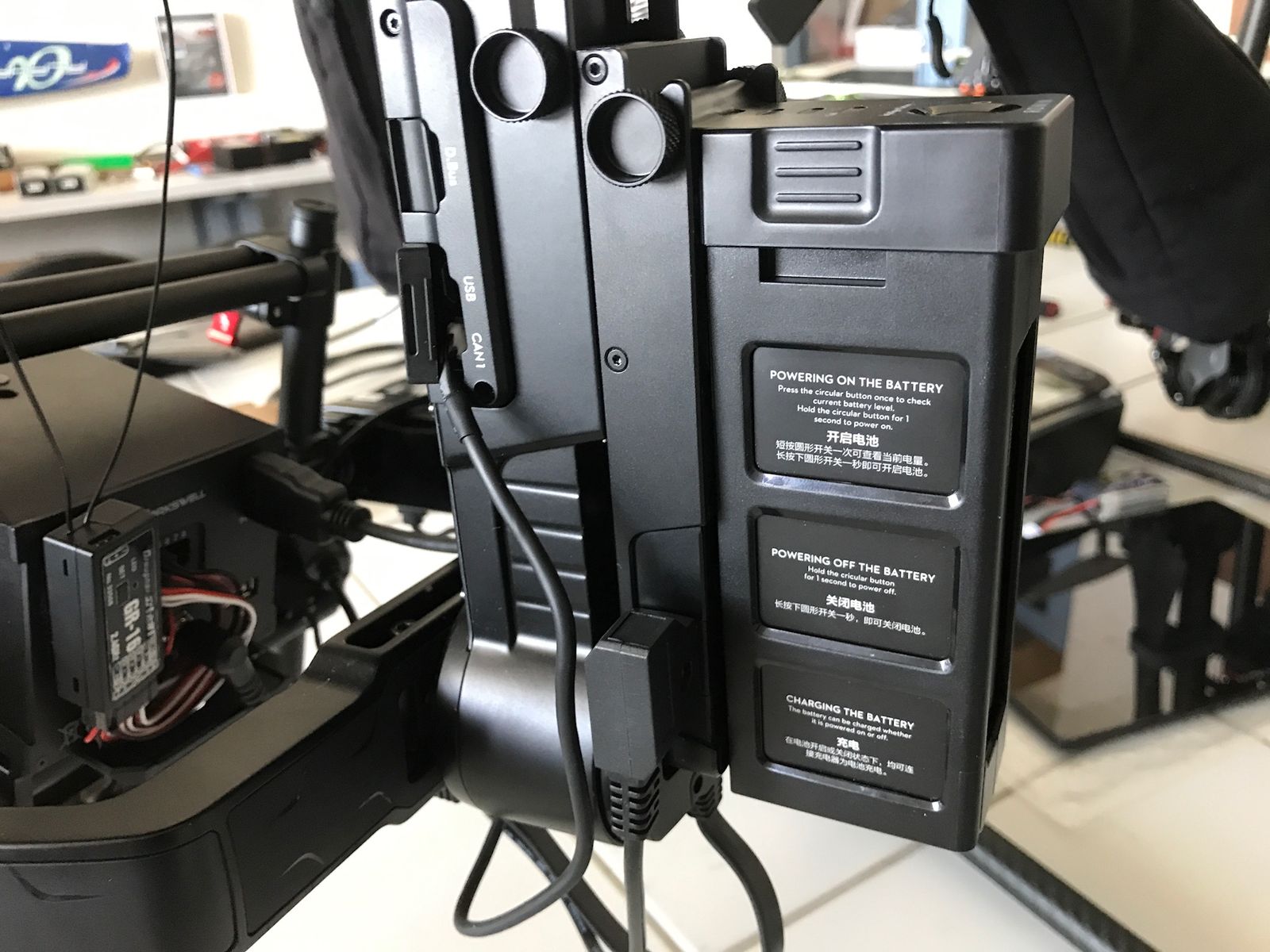

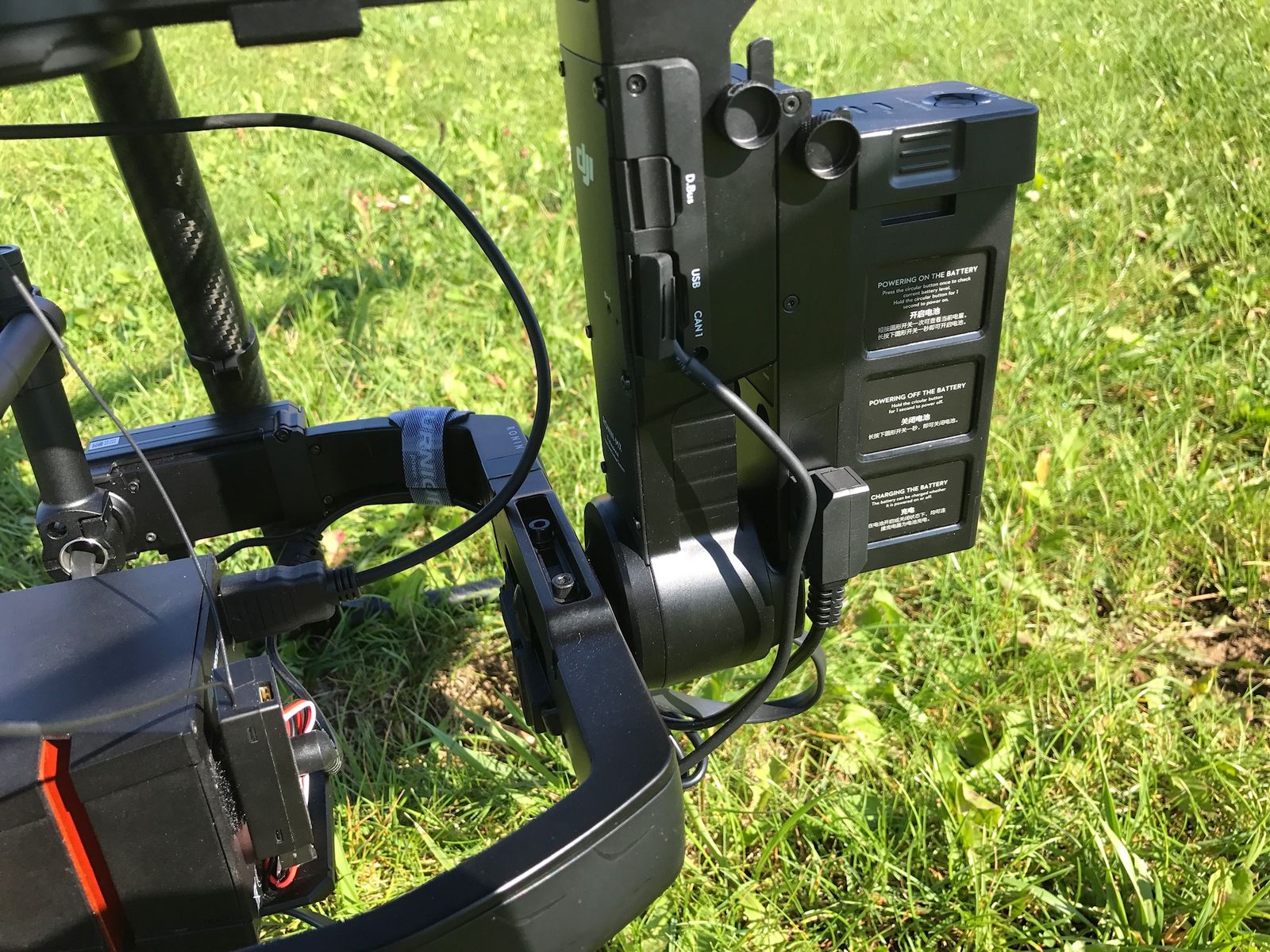

Připojená baterie pro napájení termokamery.

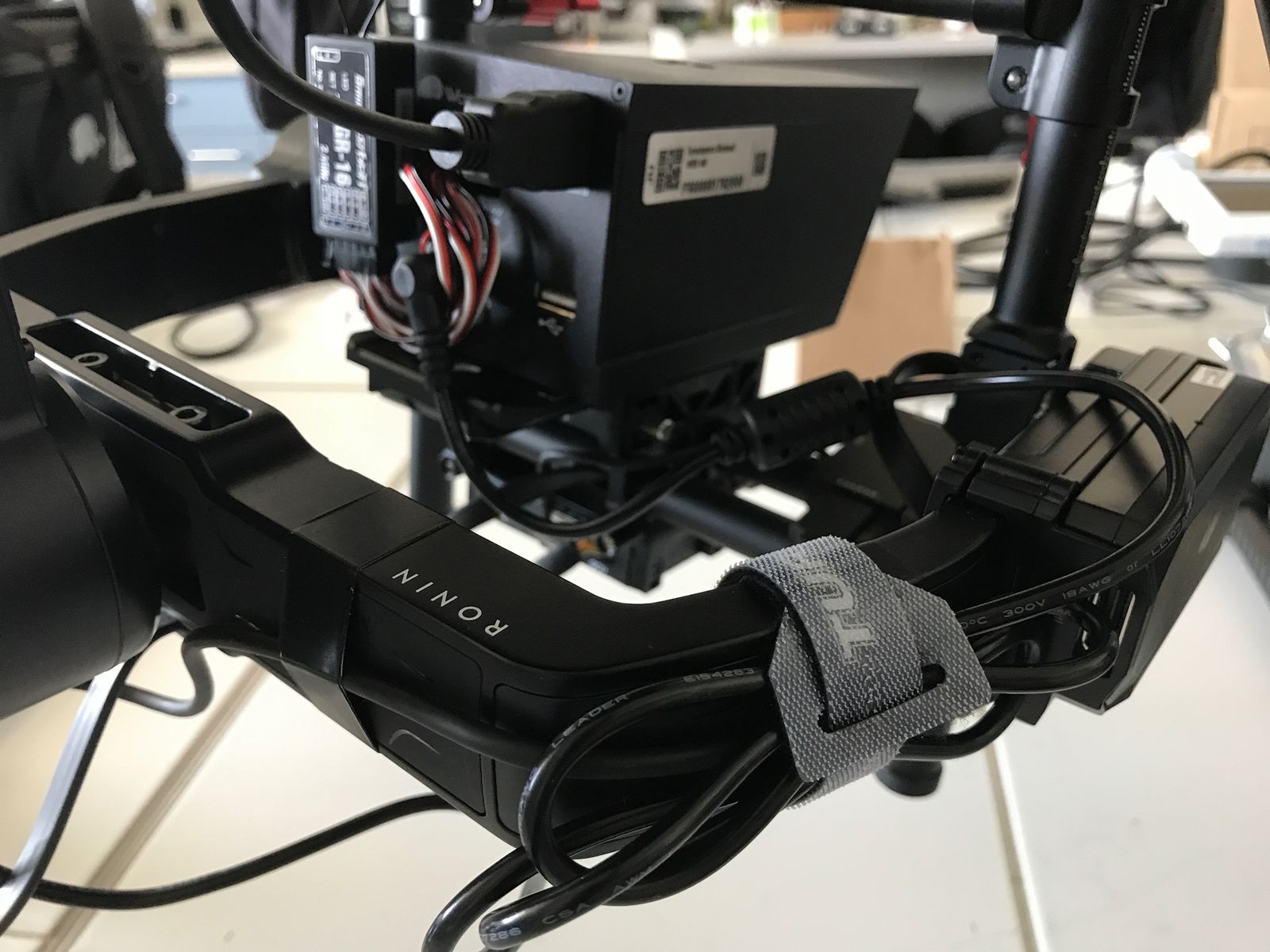

Upevnění napájecího kabelu.
POZOR:
Termokamera se na stabilizovaný držák musí umístit tak, aby těžiště horizontálního pohybu držáku bylo co nejméně namáháno. Pokud bude kamera příliš nízko, bude docházet k přehřívání stabilizačního motoru a horizontální pohyb nebude funkční.
