Návod na zapojení fotoaparátu Canon EOS 5D Mark III s gimbalem RONIN MX, který je nesen dronem Matrice 600 Pro.
Nastavení fotoaparátu
V první řadě musí být nastaven fotoaparát. Nastavení je shodné pro typy EOS 5D Mark II a Mark III. Fotoaparát Mark II neumožňuje přímé spuštění natáčení videa prostřednictvím vysílače. Mark III tuto možnost již poskytuje.

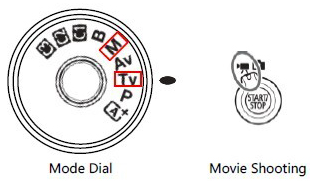

- V první řadě musí být ovladač režimu fotoaparátu nastaven na režim Priorita spouště (TV) nebo na Manuální režim (M). Je odzkoušený i režim plné automatiky a také funguje.
- Přepněte živý náhled Live View shooting / Movie shooting switch do polohy Video
. - Stiskněte tlačítko AF.DRIVE a vyberte režim pro vzdálené ovládání spouště
nebo
. - Je doporučené vypnout stabilizátor objektivu, ale i při zapnutém vše funguje jak má.
- Dále je doporučené nastavit rychlost závěrky na hodnoty mezi 1/100 až 1/30.
- Jestliže je zvolen manuální režim focení, pak nastavení ISO by mělo být na hodnotě A (Auto).
Připojení fotoaparátu

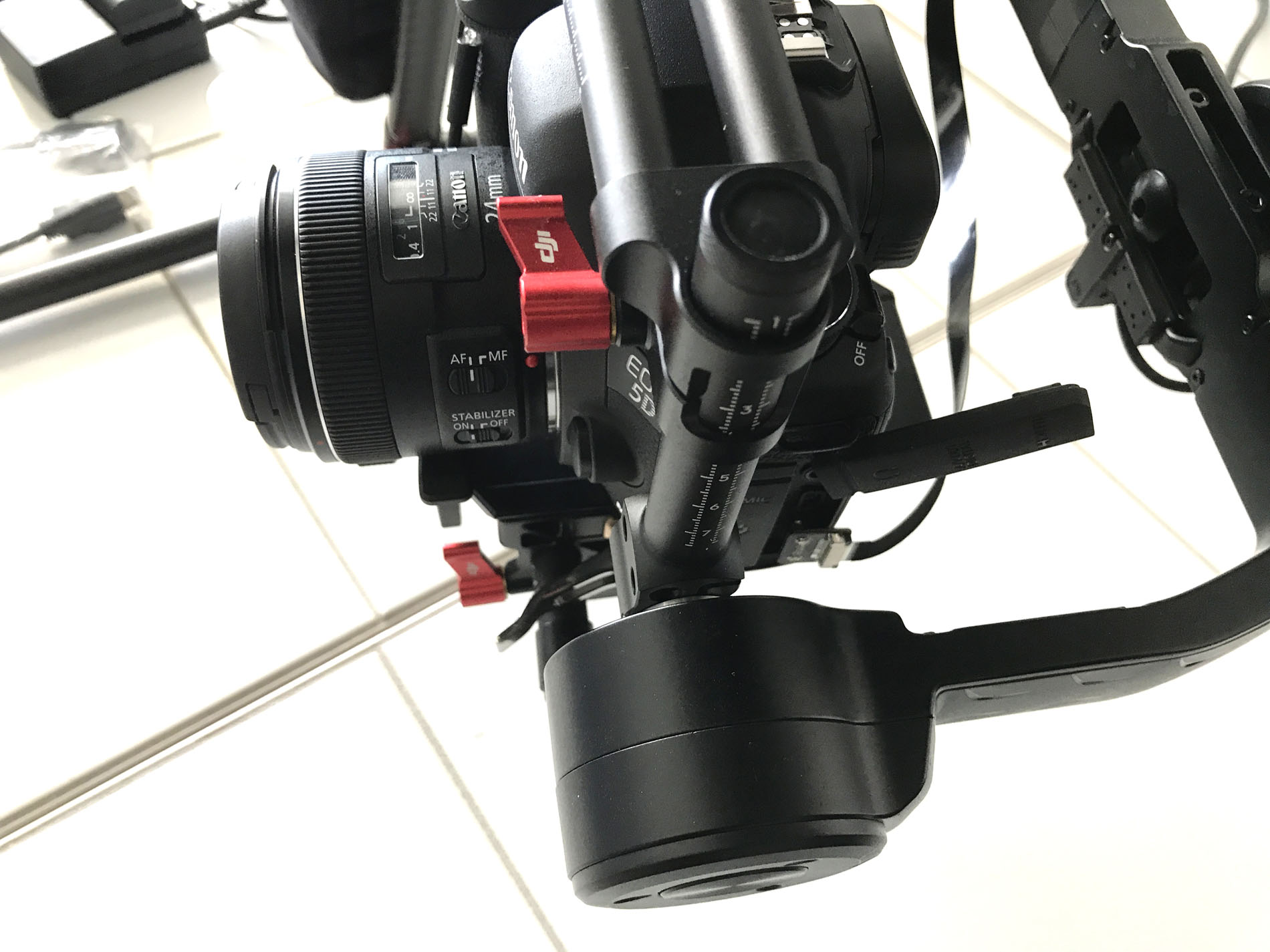

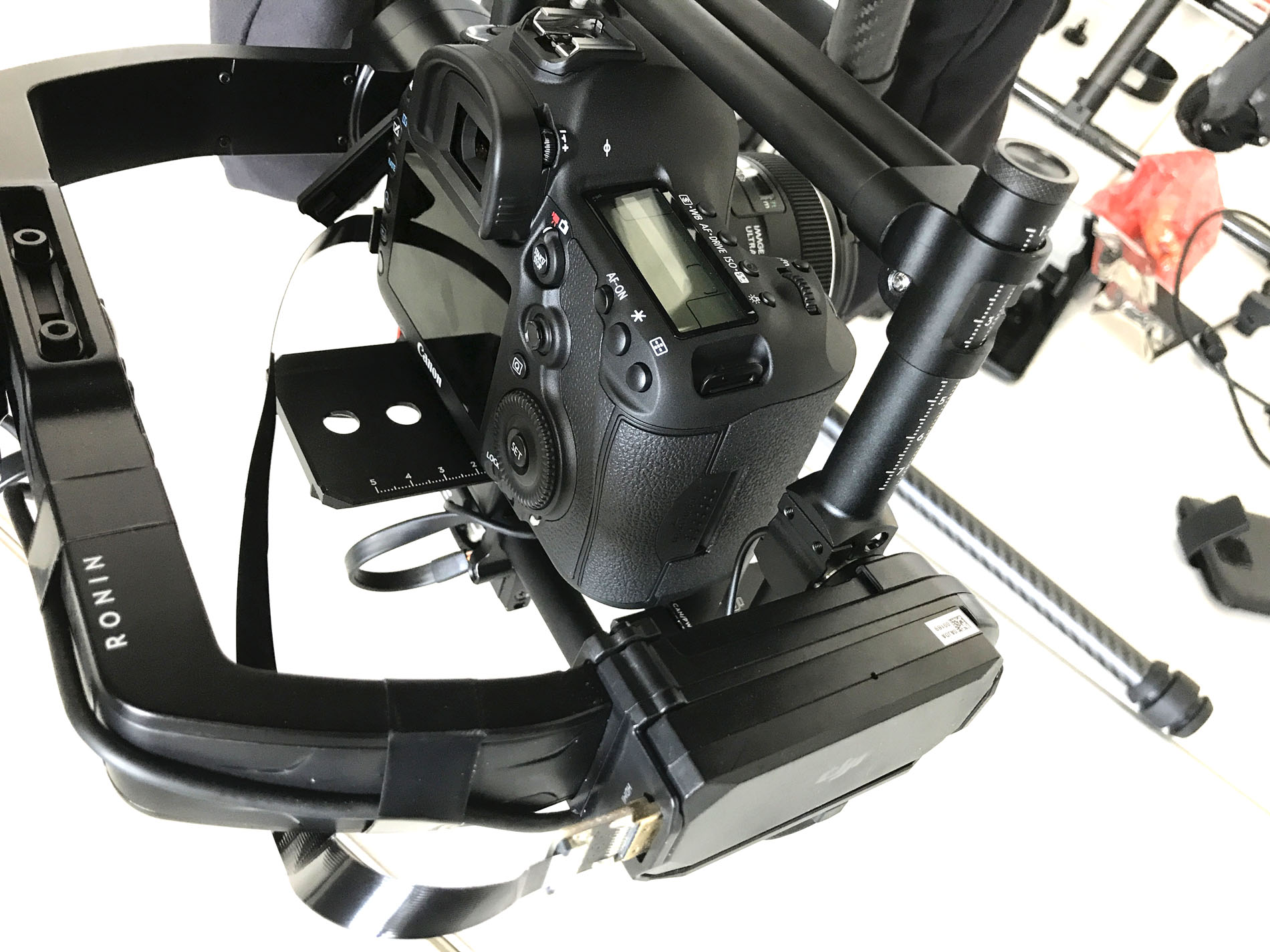

Fotoaparát se umístí na gimbal. V případě využití RONIN MX je uchycení velmi intuitivní a jednoduché. RONIN MX je velice flexibilní zařízení, které poskytuje variabilní možnosti. V případě zapojení fotoaparátu CANON 5D Mark III/Mark II funguje vše výborně.

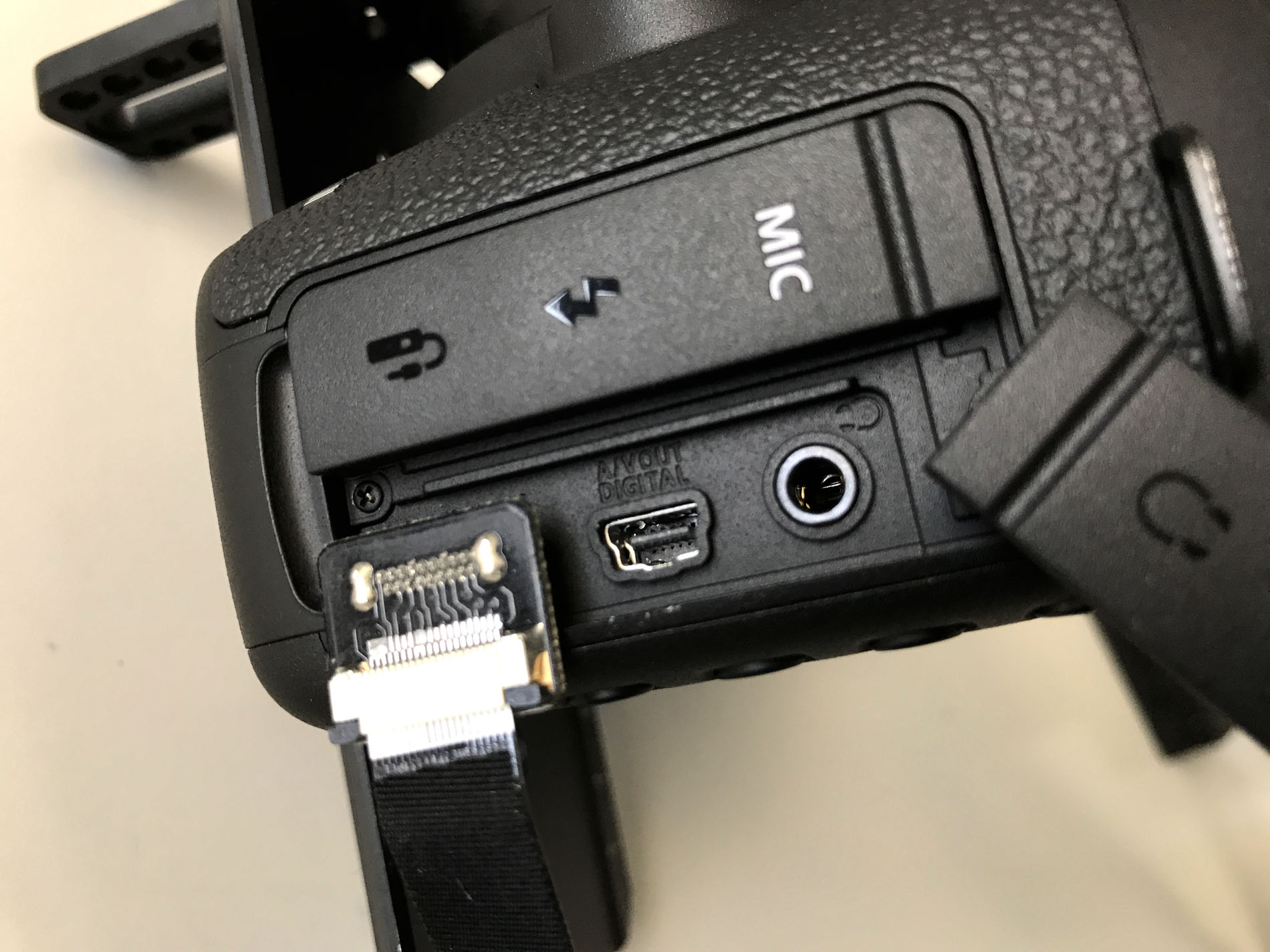

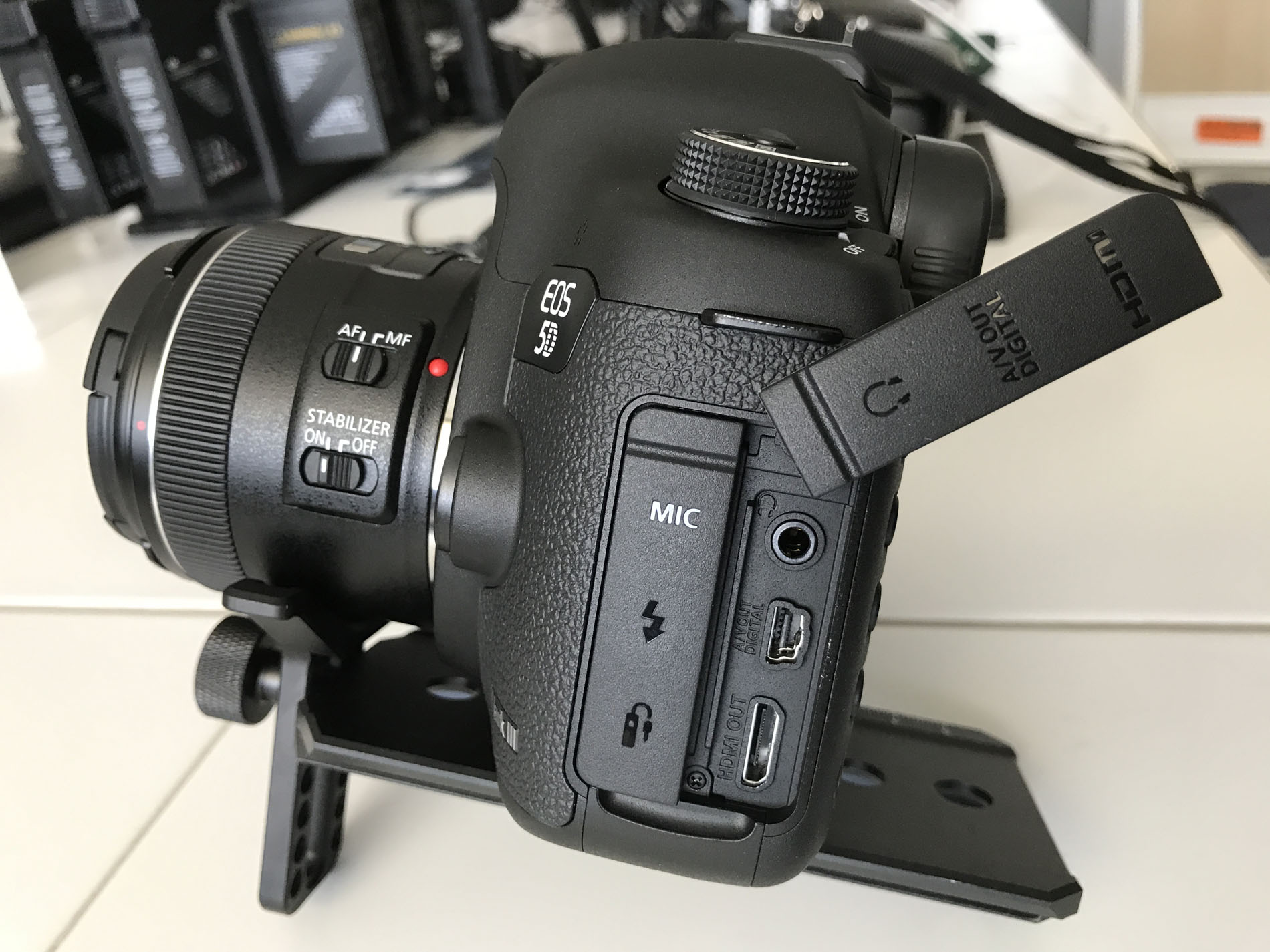

Pro živý náhled z kamery se využívá zapojení HDMI výstupu kamery (HDMI OUT).

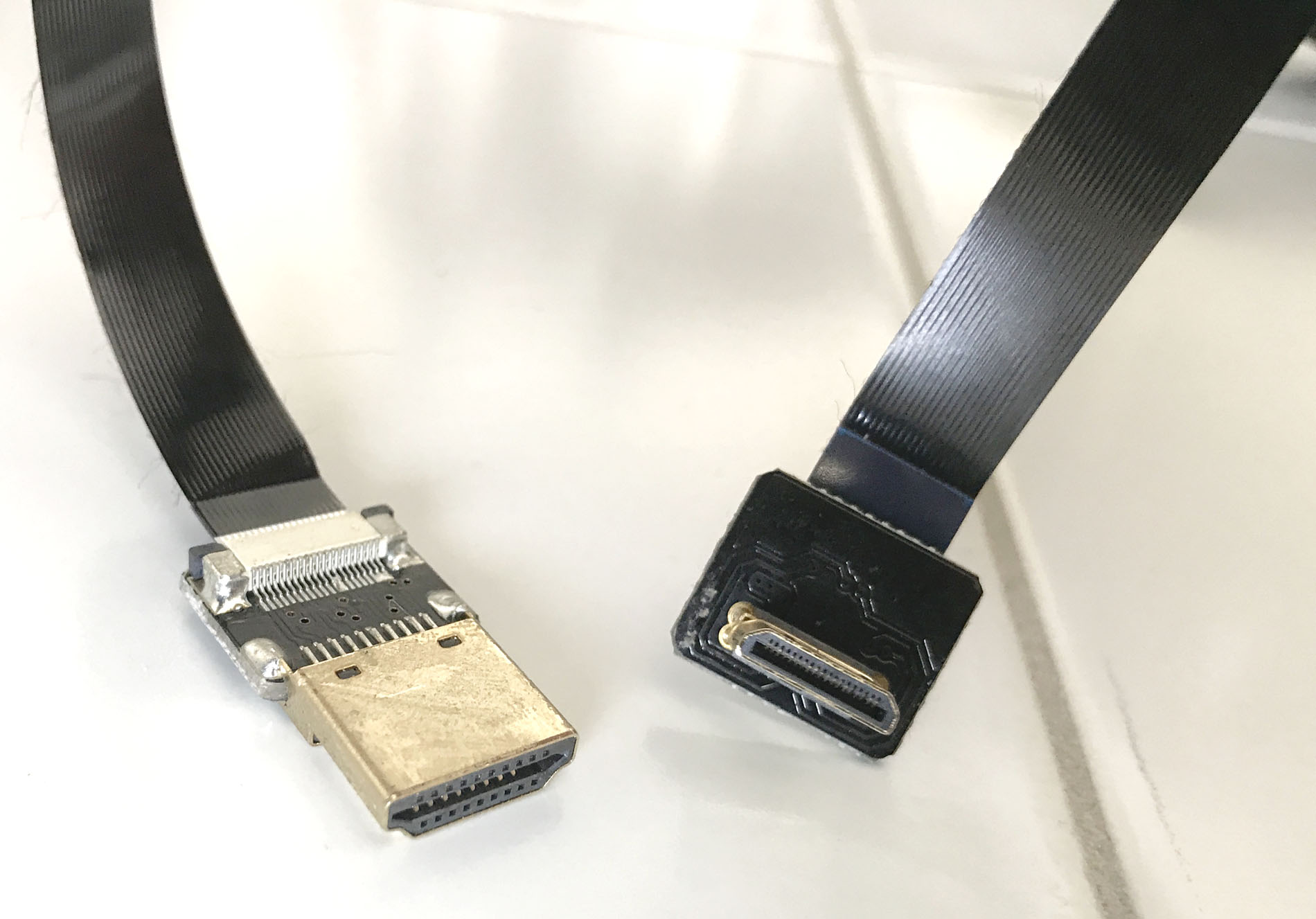

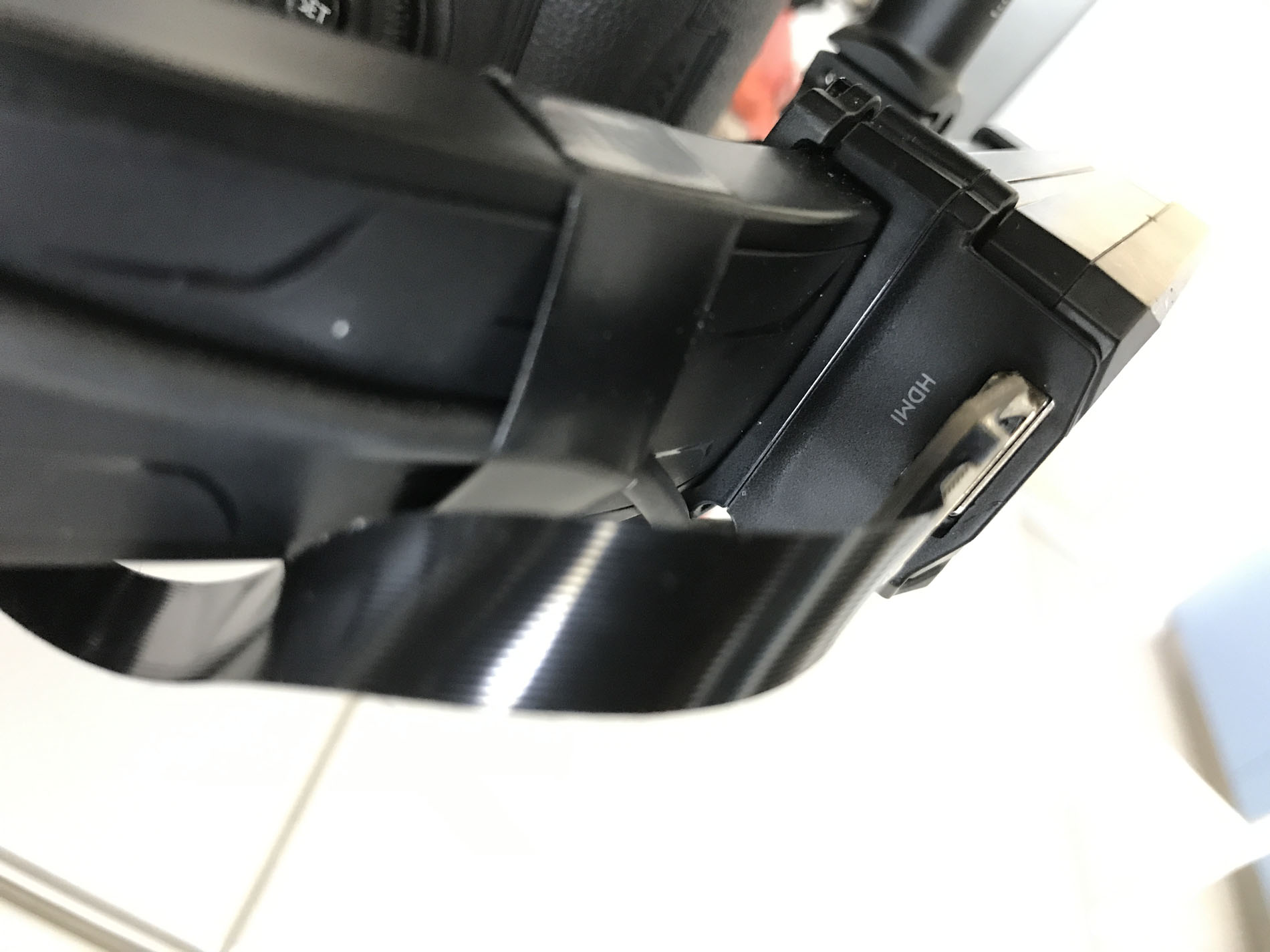

Problémem je sehnání kvalitního kabelu, který bude i optimálně zapojitelný tak, aby se neomezily mechanické vlastnosti gimbalu. Jedná se o kabel, kde jedna koncovka je HDMI Micro v pravém úhlu. Ta je zapojena do fotoaparátu. Druhá strana kabelu je již klasické HDMI a je zapojen do video přenosového modulu - Ronin-MX - SRW-60G. Jedná se o Wireles Video Link o dosahu až 10m.
Video přenosový modul zajišťuje přenos v HD kvalitě mezi gimbalem a koptérou. Tím nedochází k omezení 360 stupňového otáčení gimbalu.

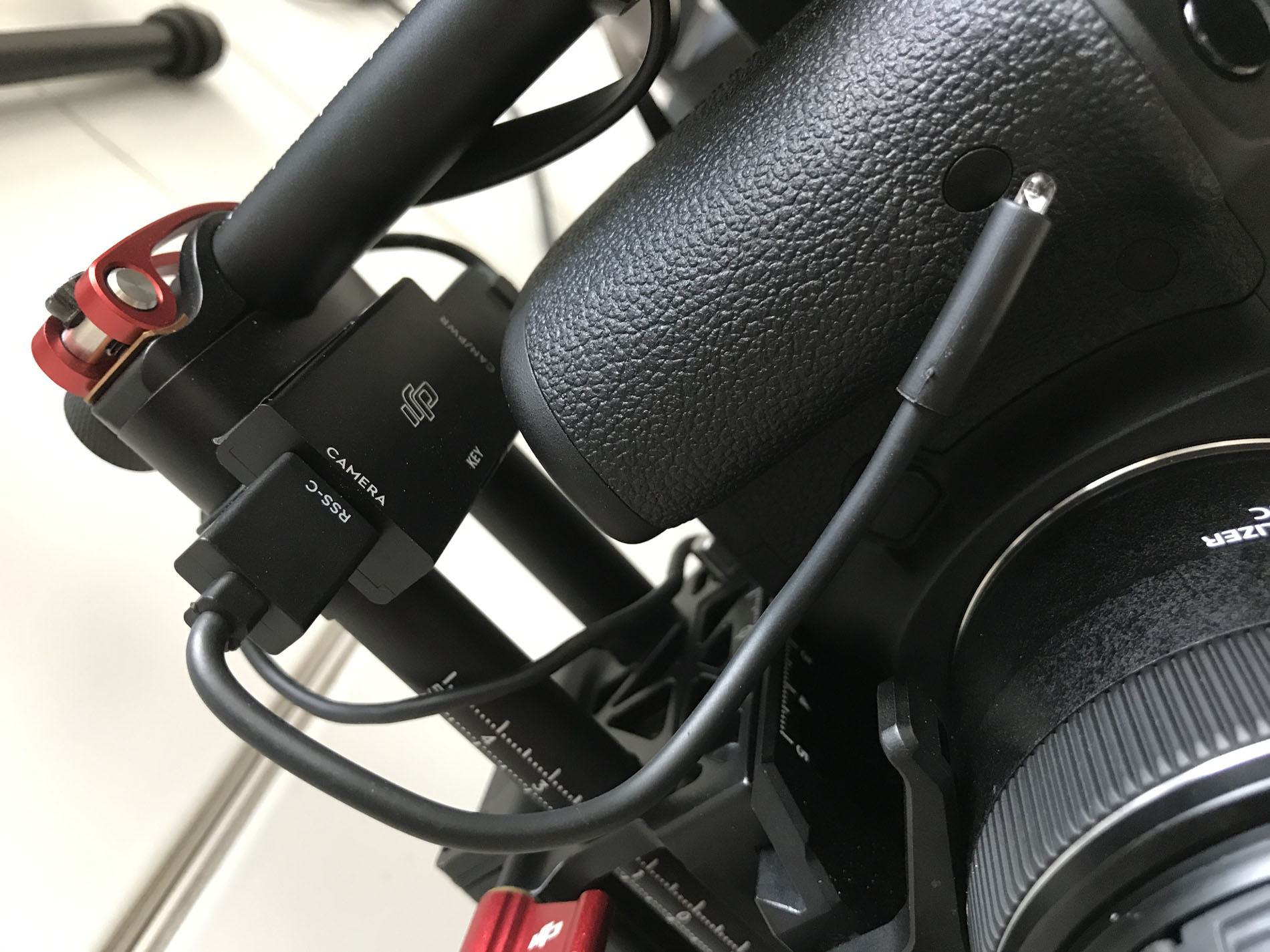

Pro ovládání fotoaparátu je nutné mít k dispozici radiový modul RSS-C pro aktivaci spouště.

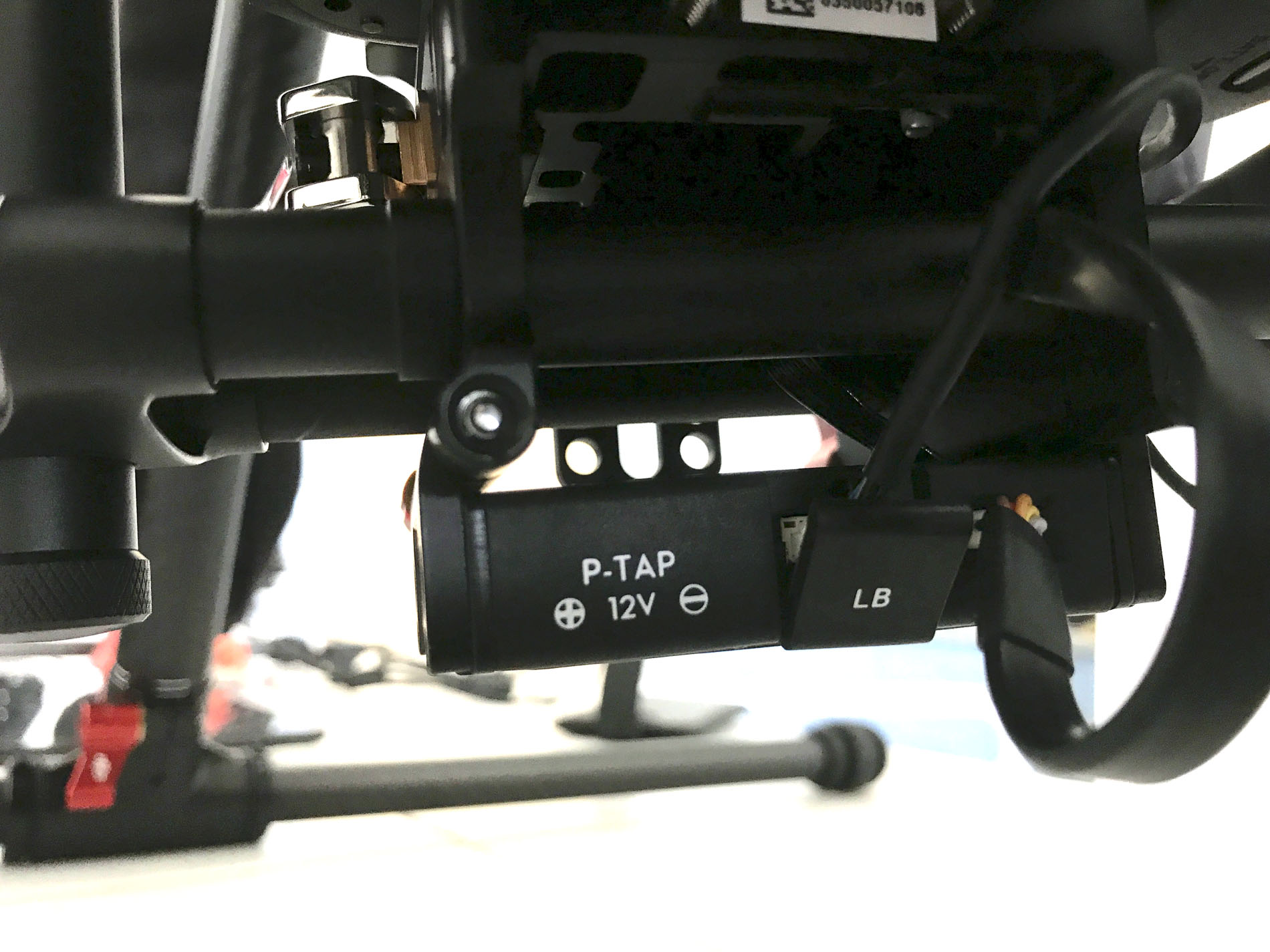

Z radiového modulu se zapojí kabel CAN/PWR do konektoru na gimbalu pod označením LB (LightBridge). Ten je umístěn pod fotoaparátem na RONIN MX.
Takto zapojený fotoaparát se nyní může otestovat.
- Zapne se vysílač s tabletem.
- Následně helikoptéra.
- Dále Ronin.
- Po naběhnutí systému by měl být vidět obraz na tabletu a fotoaparát by se měl ovládat pomocí tlačítek na vysílači.
