Konstrukce systému spektrálních kamer, termokamery a DJI A3

27.06.2018 Drony #drony #wiris #swir #nir

Konstrukce systému pro včasnou predikci napadení stromů s využitím dronu a hyperspektrálních kamer a termokamery.

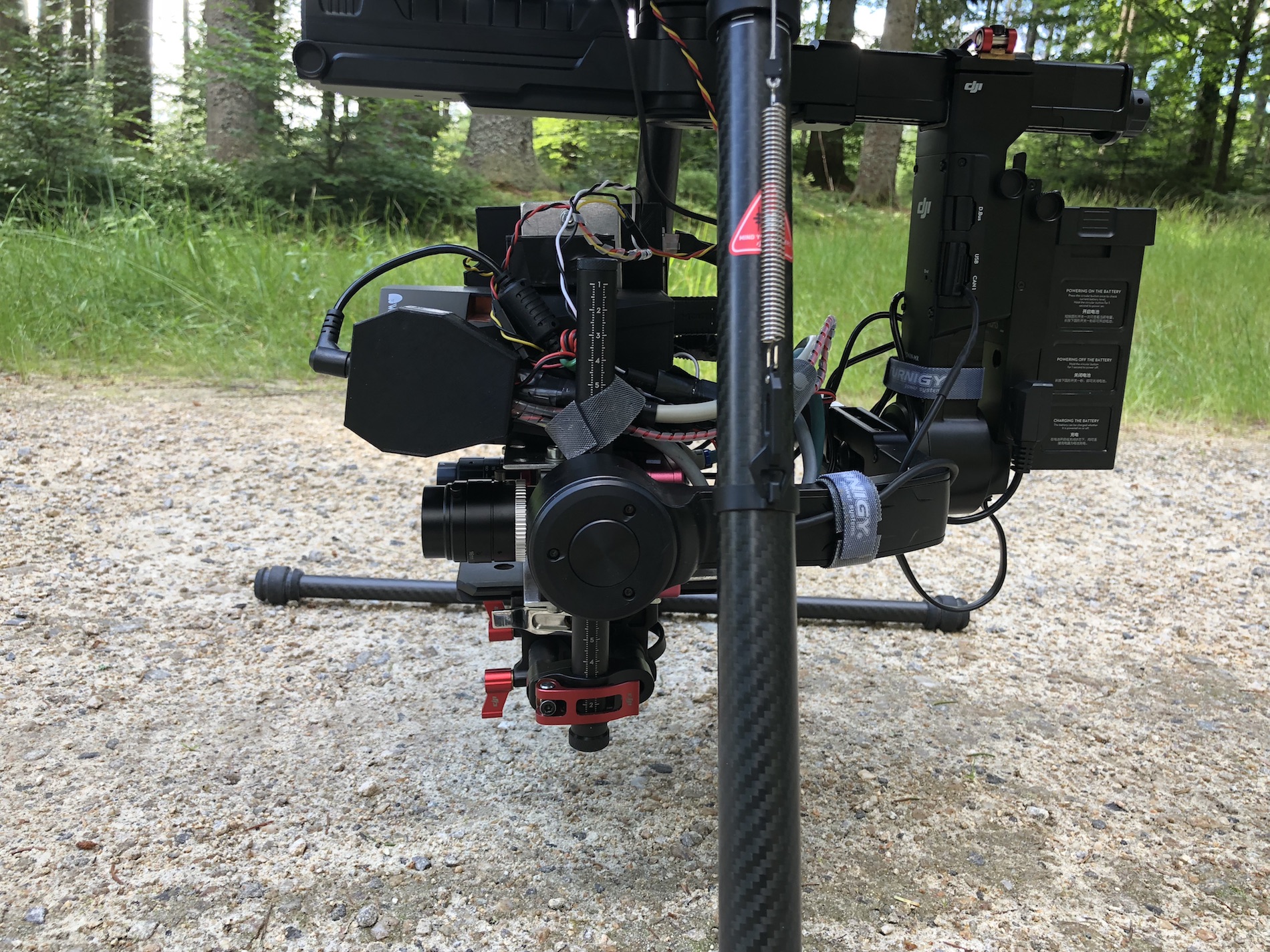

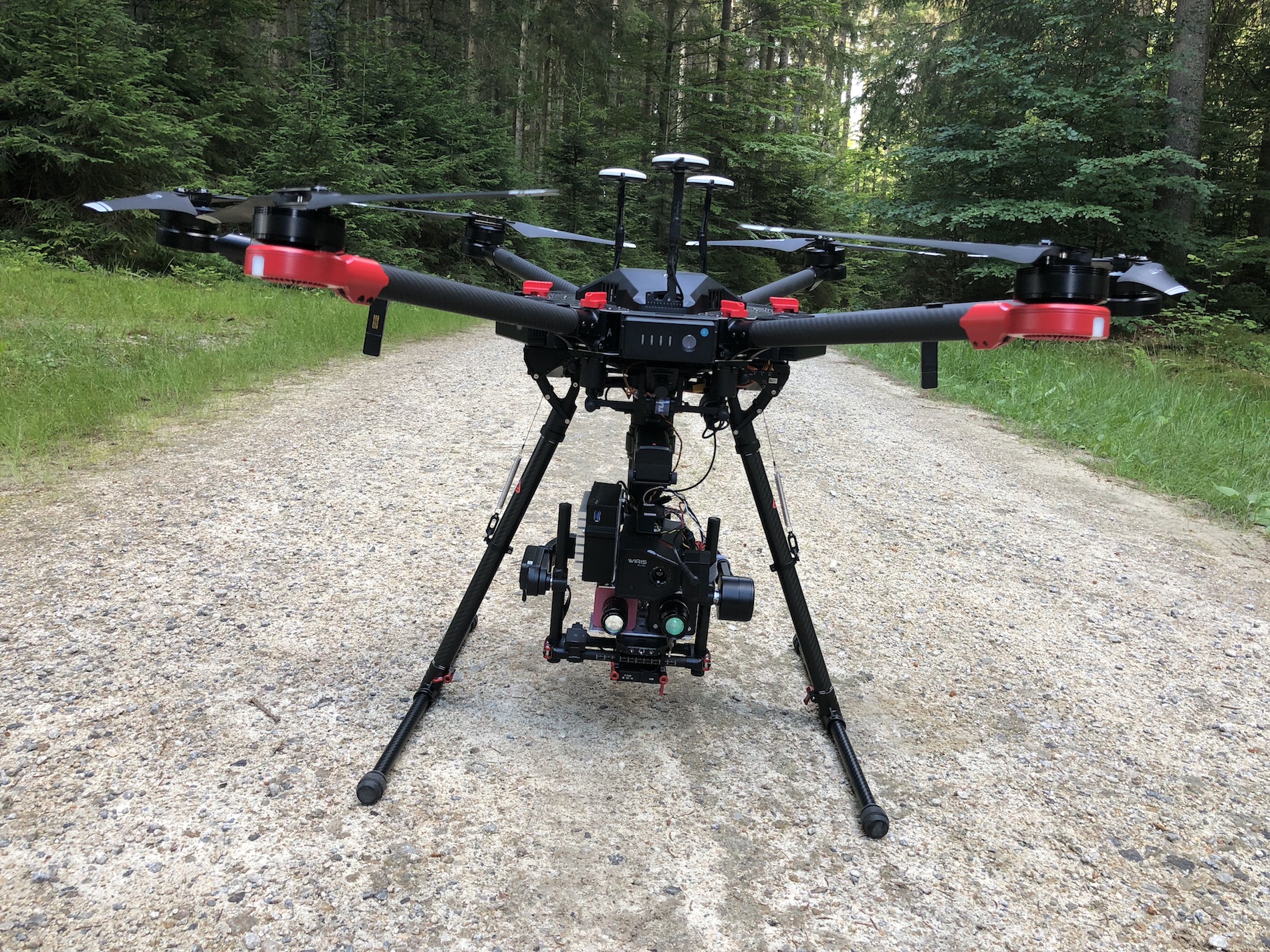

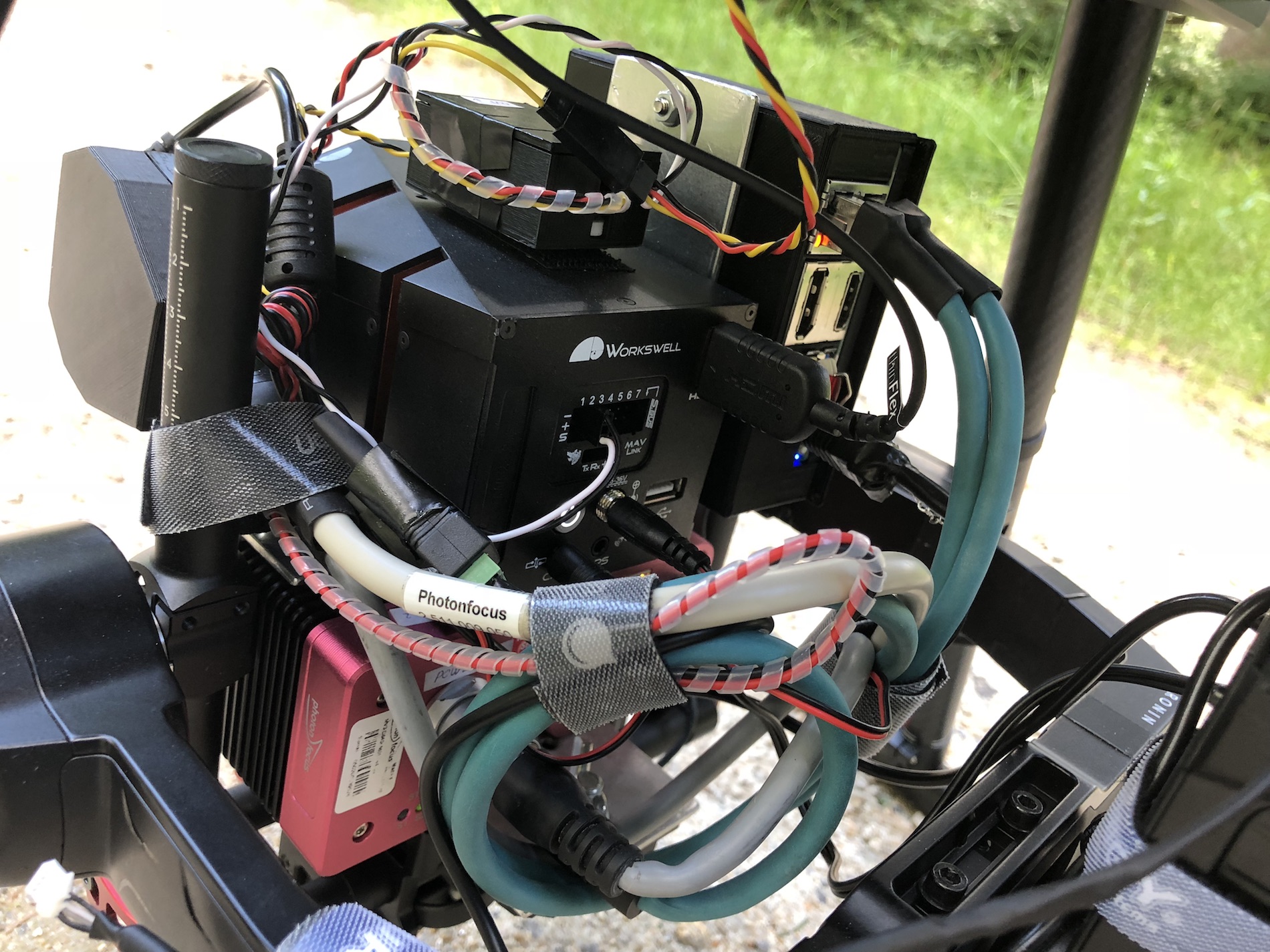

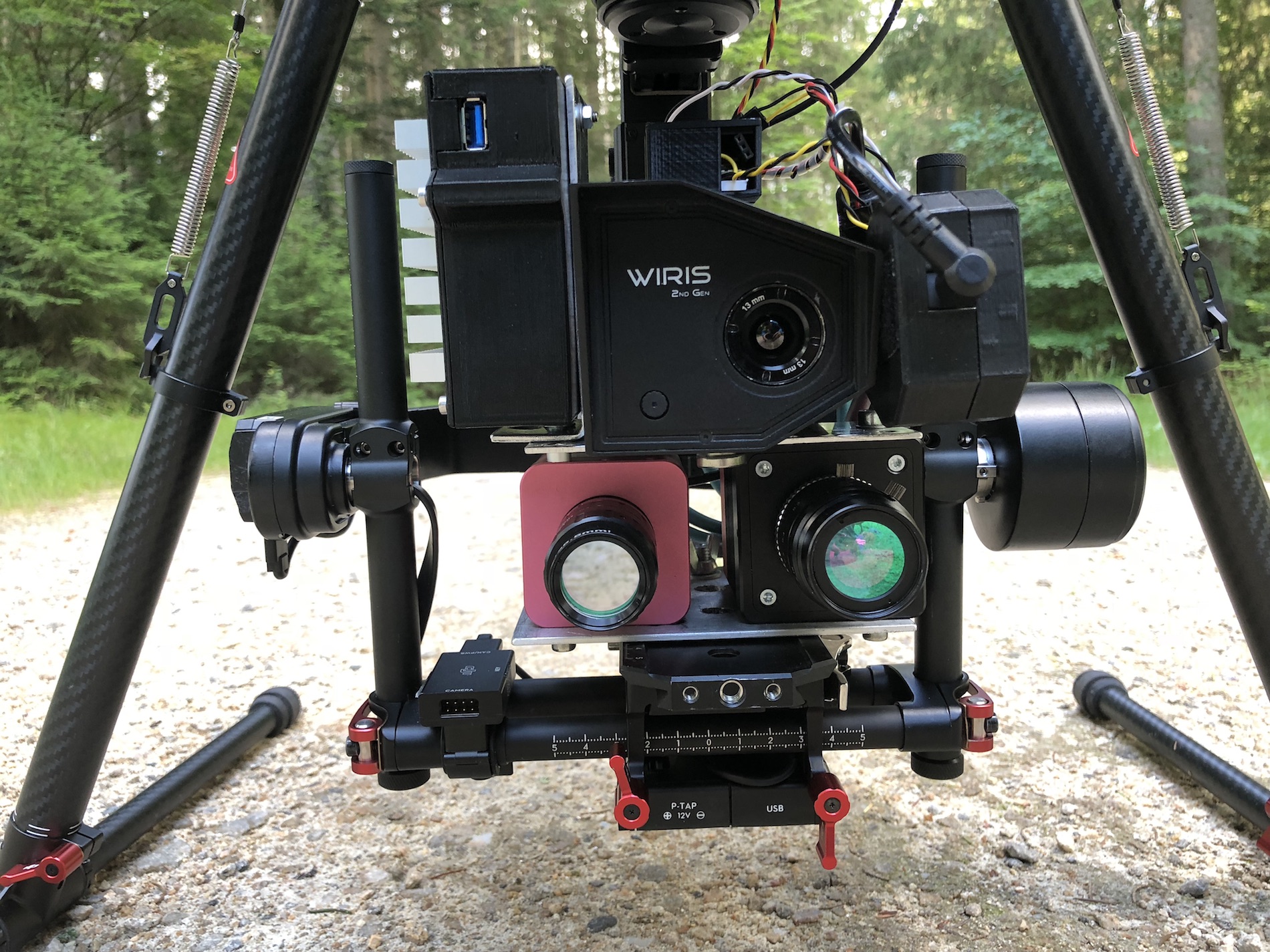

Systém pro včasnou predikci napadení lesního porostu kůrovcem je unikátní svou konstrukcí. Disponuje kombinací multispektrální kamery, hyperspektrální kamery a termokamery. Tím lze získat triplet snímků, které postihují šířku spektra od 675nm do 1800nm a infraspektrum. Celý systém je umístěn na stabilizačním systému RONIN MX, který je nesen bezpilotním prostředkem DJI Matrice 600 PRO.

Jaké problémy se řešili

Hmotnost

Celková nosnost dronu je 15kg. Z toho samotný dron váží 9kg. Nosností je také omezen samotný stabilizační závěs, který má maximální hodnotu 5,5 kg. Muselo se vyřešit, jak jednotlivá zařízení společně umístit na gimball tak, aby byl vyvážen a zvládnul korigovat výkyvy dronu. Hmotnosti kamer jsou jasně dány. Jediným zařízením, které značně ovlivňuje celkovou hmotnost je MINI PC, které slouží k ovládání a ukládání dat spektrálních kamer.

Ukládání dat a ovládání spektrálních kamer

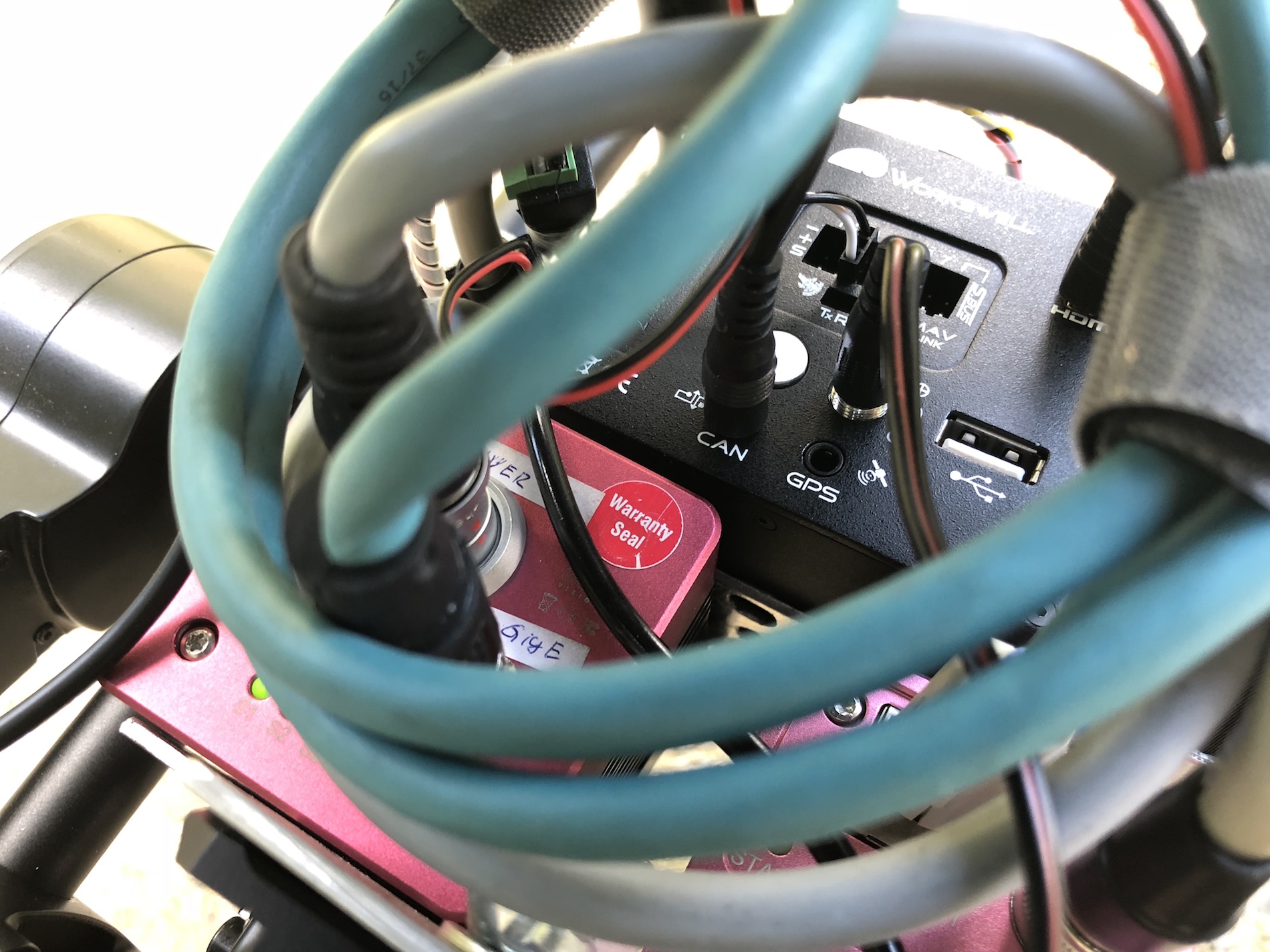

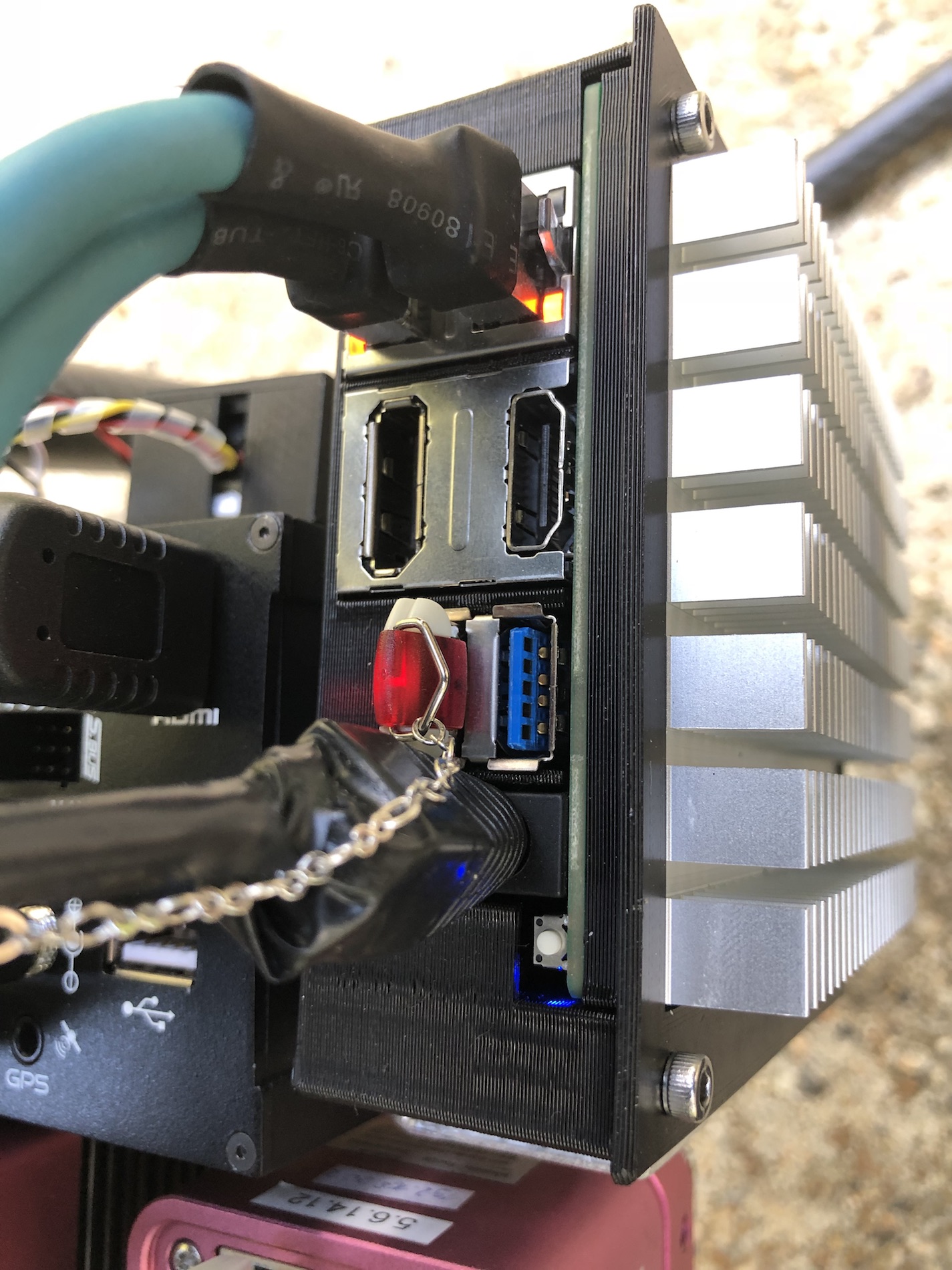

Jak bylo uvedeno v předchozí kapitole, důležitým zařízením celého systému je počítač pro ovládání a ukládaní dat ze spektrálních kamer a to nejenom z pohledu hmotnosti. Důležitým parametrem je dispozice dvou 1Gb LAN vstupů, protože komunikace se spektrálními kameramy lze pouze přes LAN GigE. První volbou bylo MINI PC v podobě průmyslového počítače POC-200. Tento počítač je vysoce výkonný, pracuje na OS WIN a lze na něj velmi dobře nainstalovat SDK spektrálních kamer. Tento počítač byl také testován při samotném letu, ale bez přítomnosti termokamery. Na gimbalu byly umístěny pouze spektrální kamery. Pokud se přidala ještě termální kamery, celková hmotnost již byla příliš vysoká a prostorově se všechna zařízení na gimbal optimálně nevešla a gimbal byl příliš namáhán. Proto se hledala alternativa v podobě jednodeskového počítače. Nakonec byl vybrán AAEON - UP Squared typ UPS-APLC2-A10-0232, který je velmi lehký a lze do něj dát SSD disk, rozhraní mSATA. Také na něm lze provozovat OS WIN. Celý počítač je umístěn v lehké, na 3D tiskárně vytištěné krabičky. Díky tomu lze umístit všechna zařízení na gimbal a díky hliníkové spojovací konstrukci jsou jednotlivé komponenty jednoduše odmontovatelné. Vzhledem k tomu, že provozní napětí počítače je 5V, a napětí poskytované gimbalem je 12V, je použit napěťový regulátor, který je součástí napájecího a synchronizačního modulu.

Ovládání spektrálních kamer

Spektrální kamery mají pouze LAN GigE rozhraní, přes které lze s nimi komunikovat. Musel být napsán speciální software, který umožňuje nastavení provozních parametrů a samotné spuštění kamer pro snímání. Kamery umožňují režim snímání kontinuální, tj. snímky za sekundu nebo pomocí vstupního impulsu tzv. triggrem.

Propojení s dronem

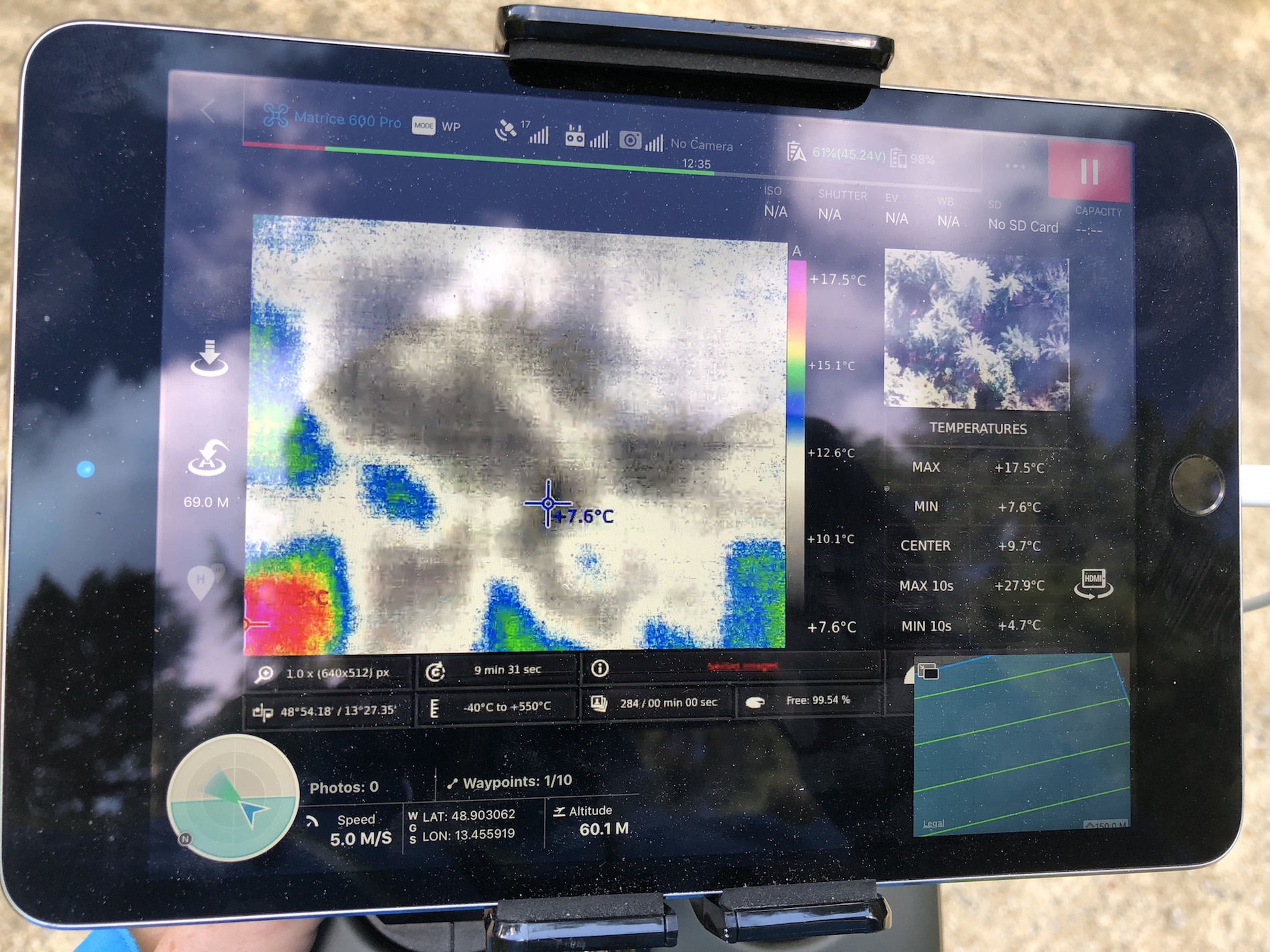

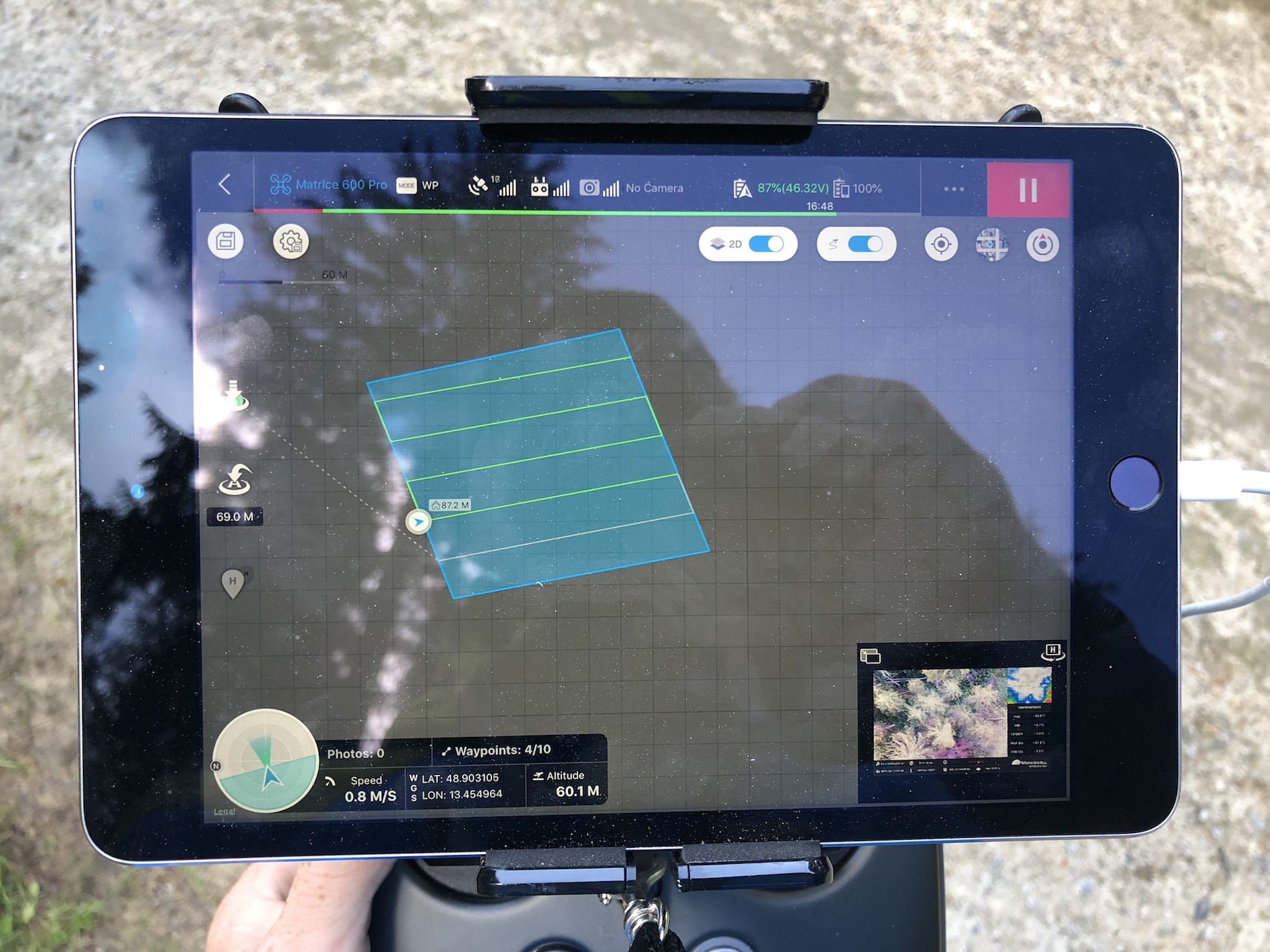

Posledním problémem, který musel být vyřešen bylo propojení s dronem, resp. se systémem pro plánování letu. DJI poskytuje pro plánování letu software GS PRO, který umožňuje naplánovat leteckou misi s ohledem na použité kamery. Na základě definování snímané oblasti a vybraného typu kamery (šířky objektivu), software automaticky spočítá optimální trasu letu. V rámci této trasy stanový body, ve kterých budou pořizovány snímky s definovaným přesahem. Pořizování snímků lze realizovat několika způsoby:

  1. Na základě času, tzn. snímky se pořizují kontinuálně každou stanovenou časovou jednotkou, např. každé 3 sekundy.
  2. Na základě vzdálenosti, tzn. snímky se pořizují vždy v konkrétním bodě s příslušným přesahem z hodnot GPS.

Problémem, ale je, že uvedené způsoby snímání, lze využít pouze z proprietálními kamerami DJI. Pro snímání pomocí kamer třetích stran, se musí využít výstupu PWM autopilota F1-F4, na které lze definovat konkrétní funkcionalitu (v DJI Assistant 2). Touto funkcionalitou může být SHUTTER (spoušť). Nastavení spouště je uvedeno v článku týkajícím se triggrování termokamery WIRIS.

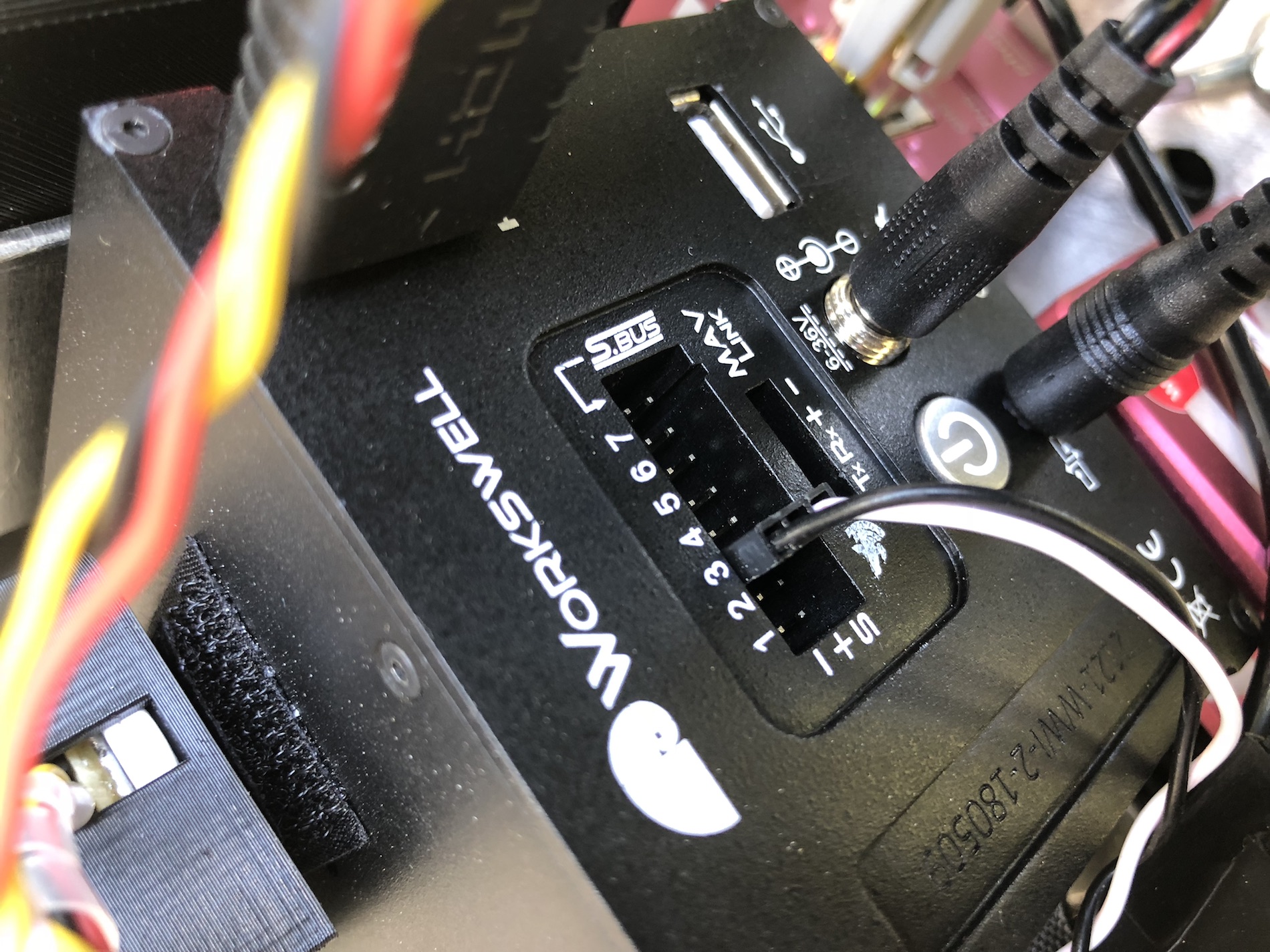

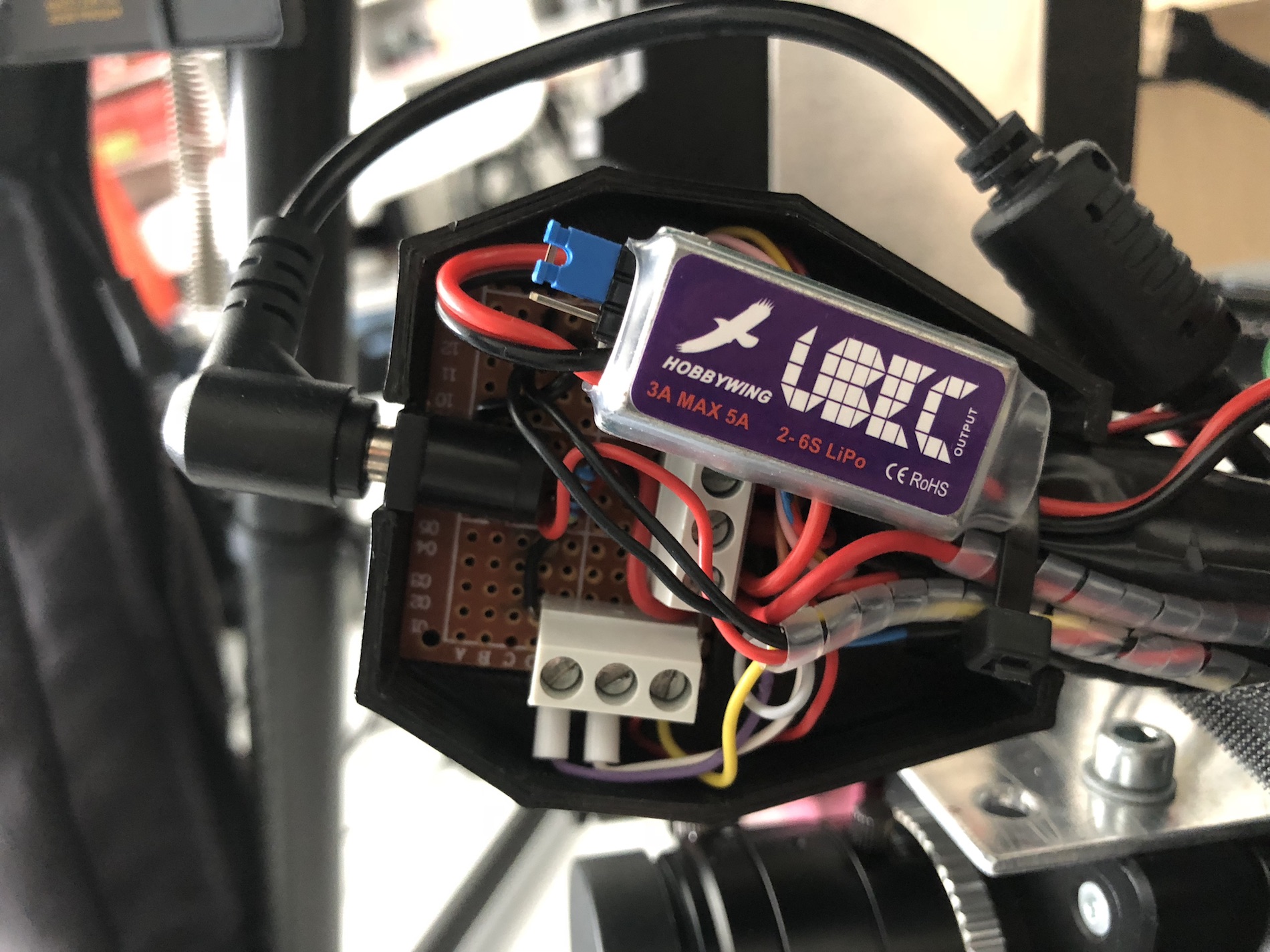

Zatímco pro termokameru postačuje přímé propojení mezi autopilotem a termokamerou, u spektrálních kamer je to složitější. K snímání pomocí triggeru spektrálních kamer je zapotřebí rozsah napětí 5-15V. Autopilot poskytuje při optimálním nastavení pulzu maximálně 3,3V. Z tohoto důvodu musel být navržen a vytvořen zesilovač, na který je přiveden základní impuls a na jeho výstupu je impuls o vyšší hodnotě.

Při plánování letu, lze tedy využít metody záznamu podle vzdálenosti.

Schémata zapojení

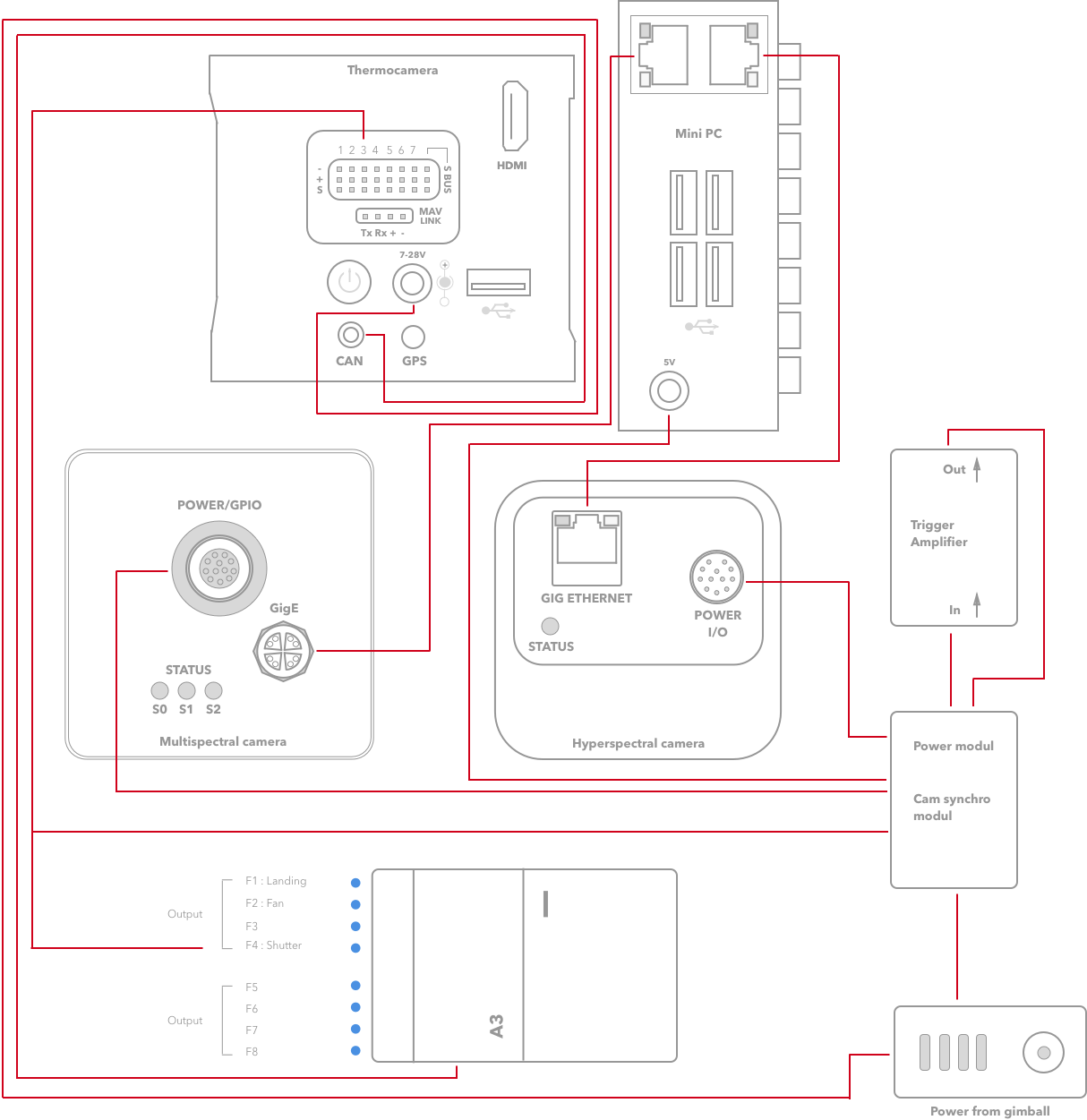

Propojení všech komponent

hs-swir



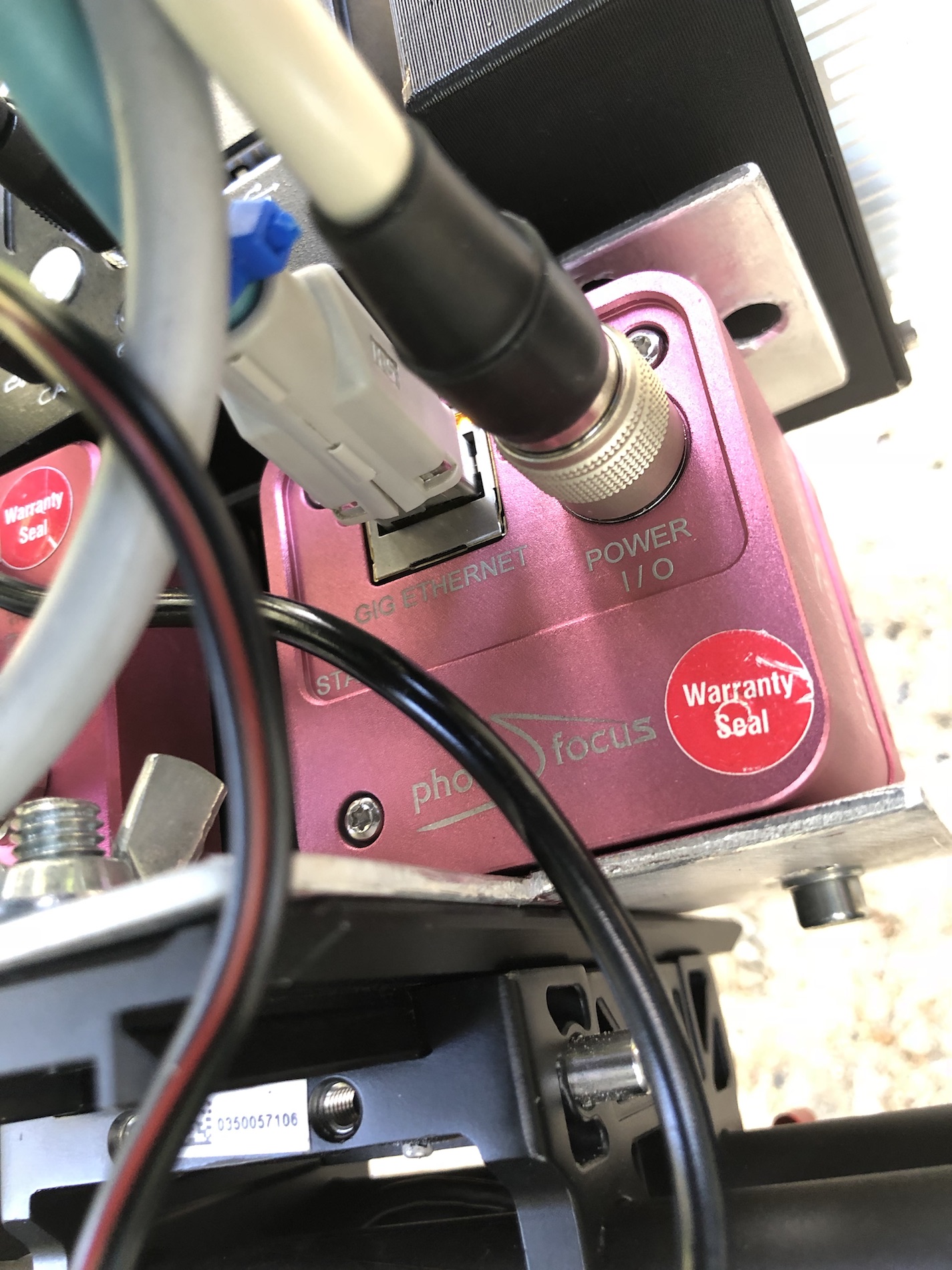

Propojení spektrálních kamer

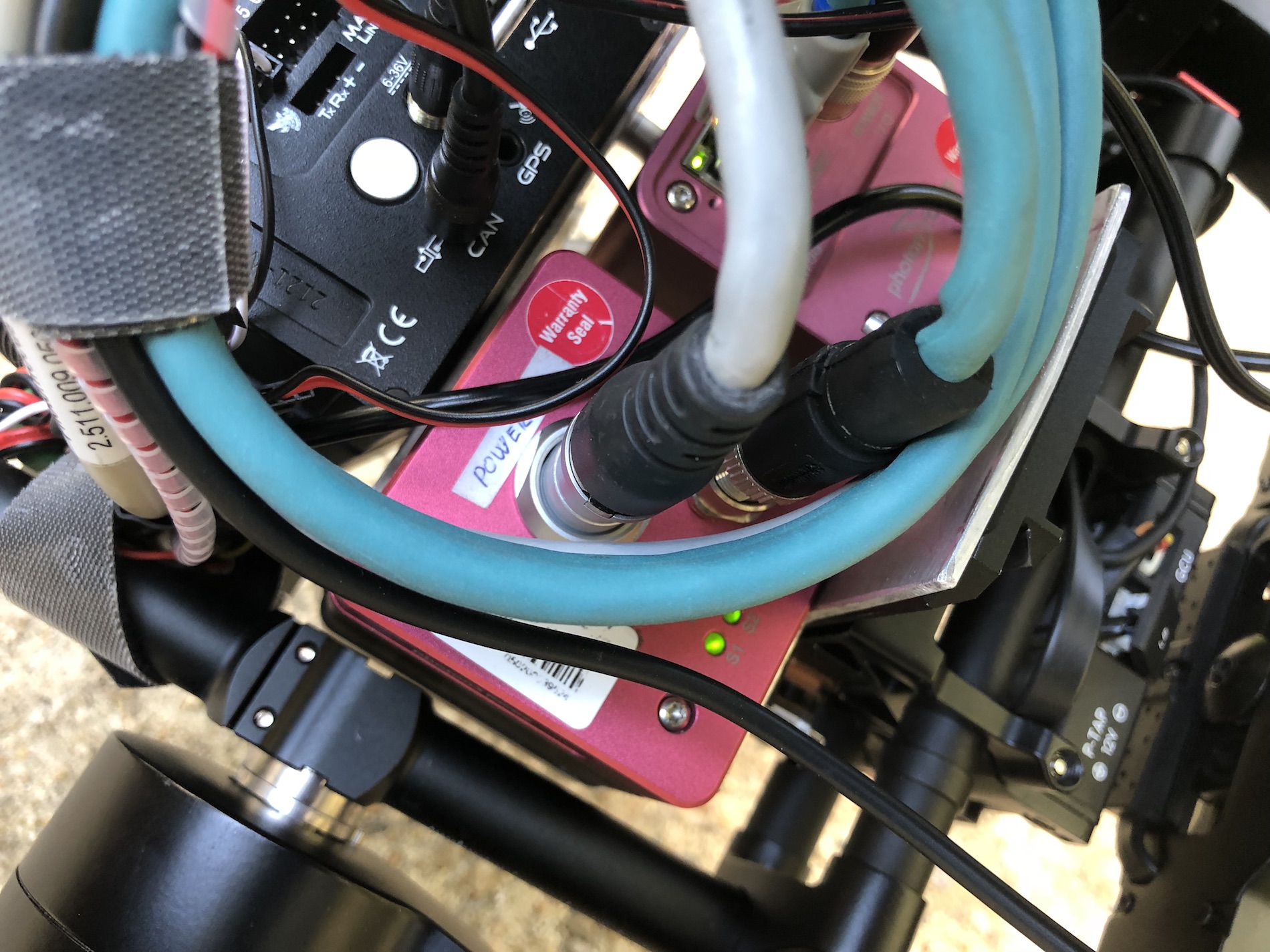

Spektrální kamery jsou zapojeny jako MASTER a SLAVE. Master kamerou je SWIR a slave kamerou je HS. Do kamery MASTER je přiváděn triggerovácí impuls. Na základě závěrky MASTER kamery je vyslán synchronně impuls do SLAVE kamery a prakticky ve stejný okamžik se zaznamená snímek.

synchro-spectral-camera

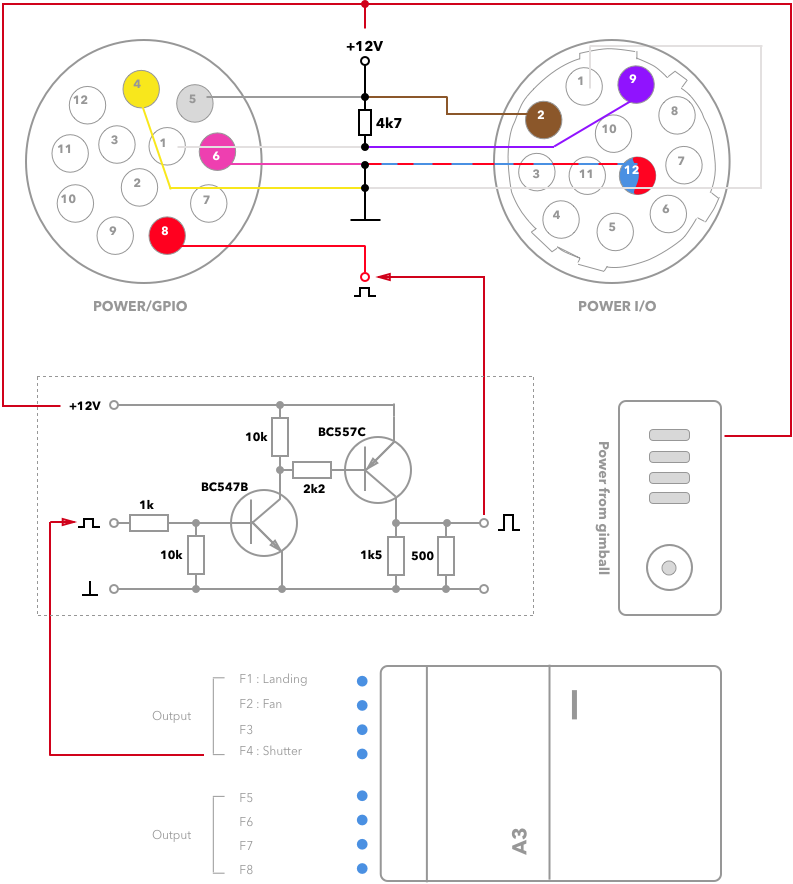

Detailní schéma zapojení kamer se zesilovačem

amplifier



Konektor kamery - HS

Pin  Color I/O Type  Name  Description
white PWR  CAMERA_GND  Camera GND, 0V
brown PWR  CAMERA_PWR  Camera Power 12V..24V
green ISO_OUT0  Default Strobe out, internally Pulled up to ISO_PWR with 4k7 Resistor
yellow ISO_INC0_N  INC0 differential input (G2: RS-422, H2: HTL), negative polarity
grey ISO_INC0_P  INC0 differential input (G2: RS-422, H2: HTL), positive polarity
blue PWR  ISO_PWR  Power supply 5V..24V for output signals; Do NOT connect to camera Power
red ISO_IN0  IN0 input signal
black ISO_OUT1 (MISC)  Q1 output from PLC, no Pull up to ISO_PWR ; can be used as additional output (by adding Pull up) or as controllable switch (max. 100mA, no capacitive or inductive load)
purple ISO_IN1(Trigger IN)  Default Trigger IN
10  pink ISO_INC1_N  INC1 differential input (G2: RS-422, H2: HTL), negative polarity
11  grey/pink ISO_INC1_P  INC1 differential input (G2: RS-422, H2: HTL), positive polarity
12  red/blue PWR  ISO_GND  I/O GND, 0V



Konektor kamery - MS

Pin  Color I/O Type  Name  Description
1 white ISO_OUT0  General purpose output 0 (opto-isolated)
2 brown ISO_OUT1  General purpose output 1 (opto-isolated)
3 green RESERVED  Do not connect
4 yellow PWR  GND  Camera ground
5 grey PWR  VDD  Camera power ი V DC (Ī 10%)
6 pink PWR  ISO_GND  Signal ground for opto-isolated output signals
7 blue ISO_IN0  General purpose input 0 (opto-isolated)
8 red ISO_IN1  General purpose input 1 (opto-isolated)
9 black RESERVED  Do not connect
10 purple RESERVED  Do not connect
11 grey/pink RESERVED  Do not connect
12 red/blue RESERVED  Do not connect
