Zprovoznění ESP32 na Mac OS Big Sur pomocí PlatformIO ve VSCode



Přehled PlatformIO IDE

Abyste získali přehled o tom, jak PlatformIO funguje na VS Code, ukážeme vám, jak vytvořit, uložit a nahrát kód „blikající LED“ na vaši desku ESP32 nebo ESP8266.

Vytvořit nový projekt

Na VS Code klikněte na ikonu PlotfomIO Home. Kliknutím na + Nový projekt vytvoříte nový projekt.



Pojmenujte svůj projekt (například Blink_LED ) a vyberte desku, kterou používáte. V našem případě používáme. Framework by měl být „ Arduino “, aby bylo možné používat jádro Arduino.

Můžete si vybrat výchozí umístění pro uložení projektu nebo vlastní umístění.

Výchozí umístění je v této cestě Dokumenty > PlatformIO > Projekty. Pro tento test můžete použít výchozí umístění. Nakonec klikněte na „Dokončit“.



V tomto příkladu se používá deska DOIT ESP32 DEVKIT. Pokud používáte desku ESP8266 NodeMCU, proces je velmi podobný, stačí si vybrat desku ESP8266:



Projekt Blink_LED by měl být přístupný z karty Průzkumník.



VS Code a PlatformIO mají strukturu složek, která se liší od standardního projektu .ino. Pokud kliknete na kartu Průzkumník, uvidíte všechny soubory, které vytvořila ve složce vašeho projektu. Může se zdát, že je potřeba pracovat s mnoha soubory. Ale nebojte se, obvykle se budete muset vypořádat s jedním nebo dvěma z těchto souborů.

Upozornění: Složky a soubor platformio.ini byste neměli mazat, upravovat ani přesouvat. V opačném případě již nebudete moci zkompilovat svůj projekt pomocí PlatformIO.

soubor platformio.ini

Soubor platformio.ini je konfigurační soubor PlatformIO pro váš projekt. Zobrazuje platformu, desku a rámec pro váš projekt. Můžete také přidat další konfigurace, jako jsou knihovny, které mají být zahrnuty, možnosti nahrávání, změna přenosové rychlosti sériového monitoru a další konfigurace.



• platforma: která odpovídá SoC používanému deskou.
• deska: vývojová deska, kterou používáte.
• framework: softwarové prostředí, které bude spouštět kód projektu.

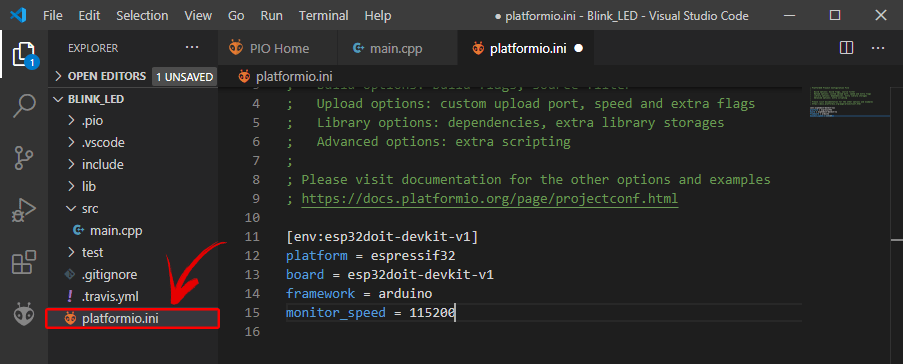

Pokud chcete u ESP32 a ESP8266 ve svém sériovém monitoru používat přenosovou rychlost 115200, stačí do souboru platformio.ini přidat následující řádek.

monitor_speed = 115200

Poté se ujistěte, že jste uložili změny provedené v souboru stisknutím Ctrl + S.

V tomto souboru můžete také zahrnout identifikátor knihoven, které použijete ve svém projektu pomocí lib_deps směrnice, jak uvidíme později.

src

Složka src je vaše pracovní složka. Pod složkou src je soubor main.cpp . Tam napíšete svůj kód. Klikněte na tento soubor. Struktura programu Arduino by se měla otevřít pomocízaložit() a smyčka() funkcí.



V PlatformIO by všechny vaše náčrty Arduina měly začínat na #include < Arduino.h >.

Nahrávání kódu pomocí PlatformIO IDE: ESP32/ESP8266

Zkopírujte následující kód do souboru main.cpp.

#include <Arduino.h>

#define LED 2

void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
  pinMode(LED, OUTPUT);
}

void loop() {
  // put your main code here, to run repeatedly:
  digitalWrite(LED, HIGH);
  Serial.println("LED is on");
  delay(1000);
  digitalWrite(LED, LOW);
  Serial.println("LED is off");
  delay(1000);
}

Tento kód každou sekundu zabliká LED na desce. Funguje s deskami ESP32 a ESP8266 (obě mají onboard LED připojenou k GPIO 2).

Doporučujeme zkopírovat tento kód ručně, abyste viděli automatické dokončování a další zajímavé funkce IDE v akci. Navíc, pokud máte někde v programu chybu v syntaxi, podtrhne ji červeně ještě před kompilací.

Poté stiskněte Ctrl + S nebo přejděte na Soubor > Uložit a soubor uložte.

Nyní můžete kliknout na ikonu Nahrát a zkompilovat a nahrát kód. Případně můžete přejít do nabídky Úkoly projektu PIO a vybrat Nahrát.



Pokud je kód úspěšně nahrán, měli byste obdržet následující zprávu.



Po nahrání kódu by měl ESP32 nebo ESP8266 každou sekundu blikat svou LED diodou na desce.

Nyní klikněte na ikonu Serial Monitor a měli byste vidět tisk aktuálního stavu LED.



Poznámka: Pokud nevidíte okno Terminál, přejděte do nabídky Terminál > Nový terminál.

Detekce COM portu

PlatformIO automaticky detekuje port, ke kterému je vaše deska připojena. Chcete-li zkontrolovat připojená zařízení, přejděte na domovskou stránku PIO a klikněte na ikonu Zařízení.



Odstraňování problémů

Pokud se při pokusu o nahrání kódu zobrazí následující chyba: „ Nepodařilo se připojit k ESP32: Časový limit čekání na hlavičku paketu vypršel “, obvykle to znamená, že vaše deska není v režimu blikání, když nahráváte kód.

Když k tomu dojde, musíte stisknout on-board BOOT tlačítko ESP32, když v okně ladění začnete vidět spoustu teček.

Změna přenosové rychlosti sériového monitoru – PlatformIO IDE

Výchozí přenosová rychlost používaná platformou PlatformIO je 9600. Je však možné nastavit jinou hodnotu, jak bylo uvedeno výše. V Průzkumníku souborů ve složce projektu otevřete soubor platformio.ini a přidejte následující řádek:

monitor_speed = baud_rate

Například:

monitor_speed = 115200



Poté tento soubor uložte.
