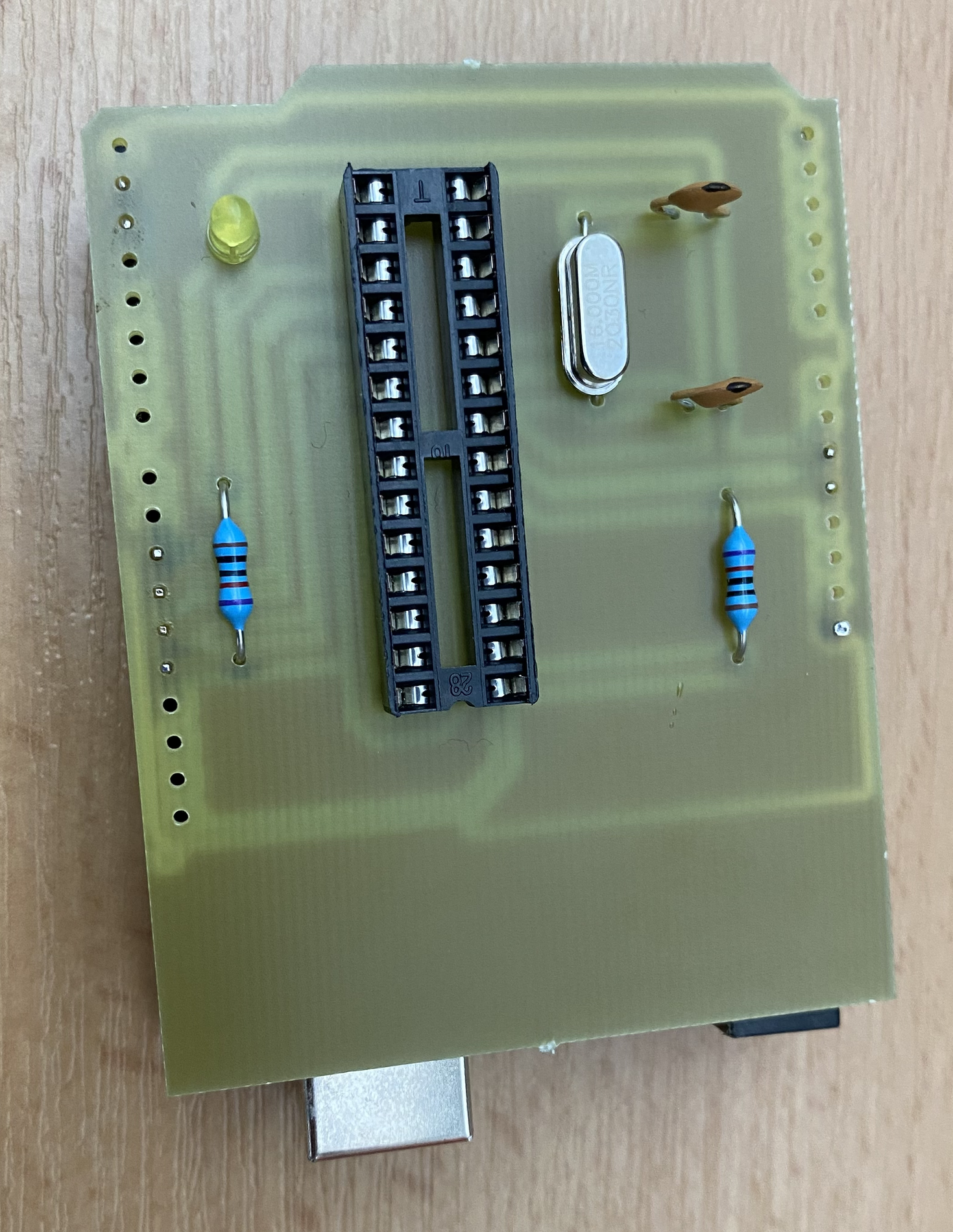

Návrh jednoduchého PCB pro instalaci zavaděče pomocí Arduino UNO. PCB je navrženo jako shield.
V článcích zabývající mi se instalací zavaděče pro ATmega a jeho programováním se využívalo pro zapojení procesoru kontaktního pole. Při instalaci zavaděče pro více procesorů je to nepraktické, proto je výhodnější si vyrobit shield pro Ardudino UNO, který obsahuje patici pro procesor a stačí pouze procesory měnit a instalovat.

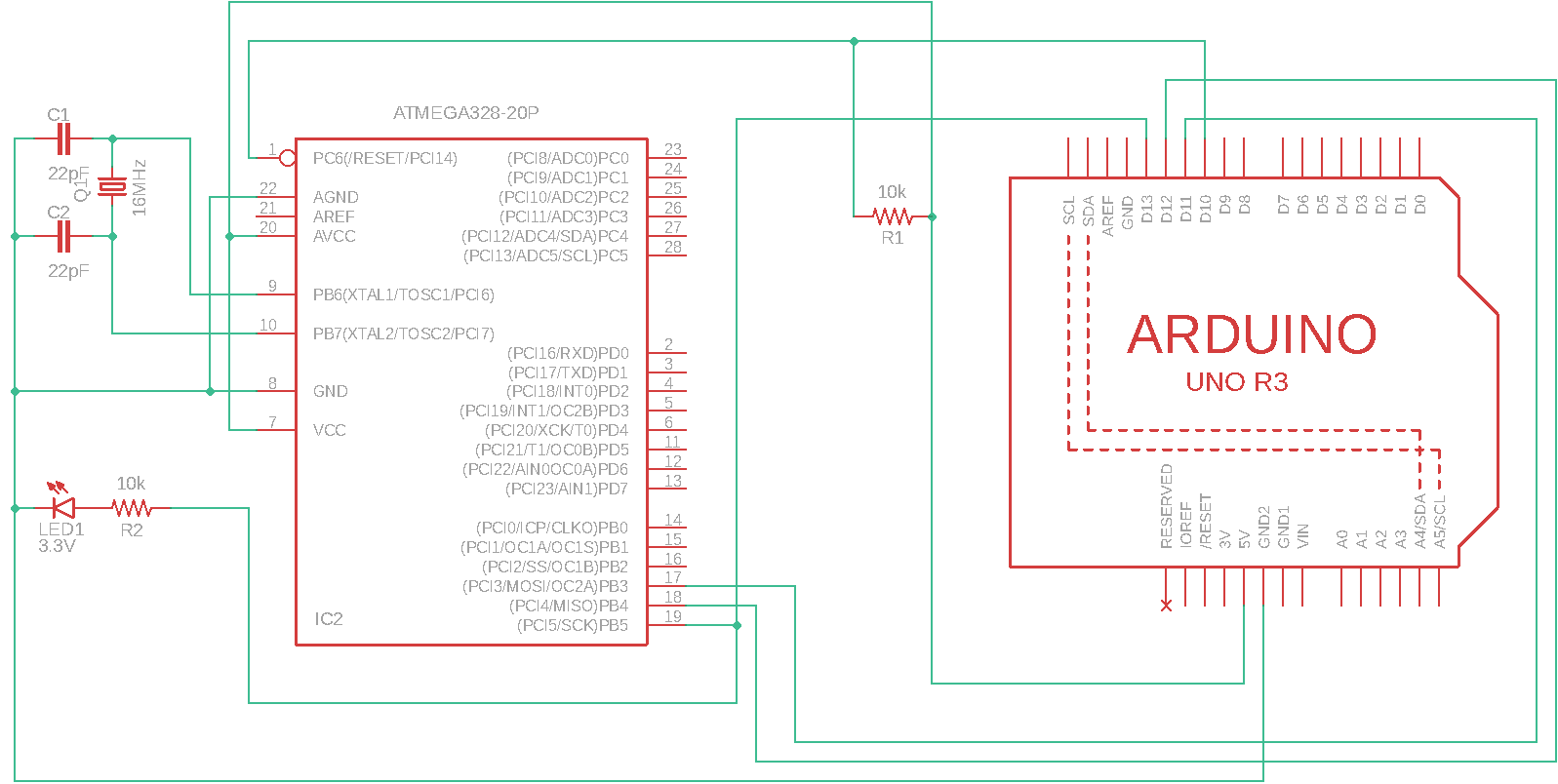

Schéma zapojení

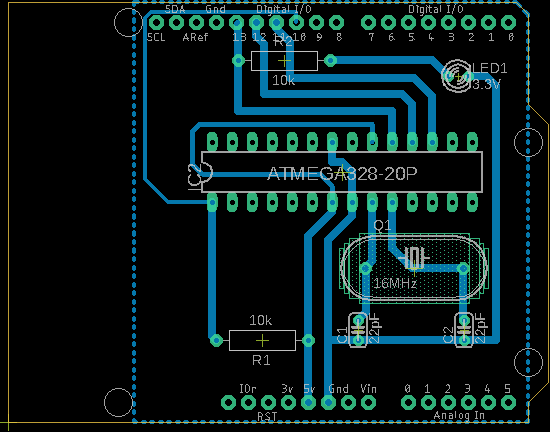

Návrh desky
Soubory ke stažení pro EAGLE: arduinioprogrammer.zip
Jak nainstalovat zavaděč do ATMega je tomto článku.
