Uložení pozic servomotoru do EPROM v Arduino NANO

Zapojení velmi jednoduché a využívá standardních součástek a vlastností Arduino NANO. Hlavním úkolem příkladu je uložení pozic servomotoru, který se nastavuje pomocí potenciometru do EPROM v Arduino NANO. Po uložení je lze opětovně vyvolat a do těchto pozic, stisknutím přepínacího tlačítka opětovně nastavit.

Součástky

• Arduino NANO
• Potenciometr (Pot)
• 3xTlačítko (Btn1-3)
• 3xRezistor 10kOhm
• Servomotor
• Vodiče

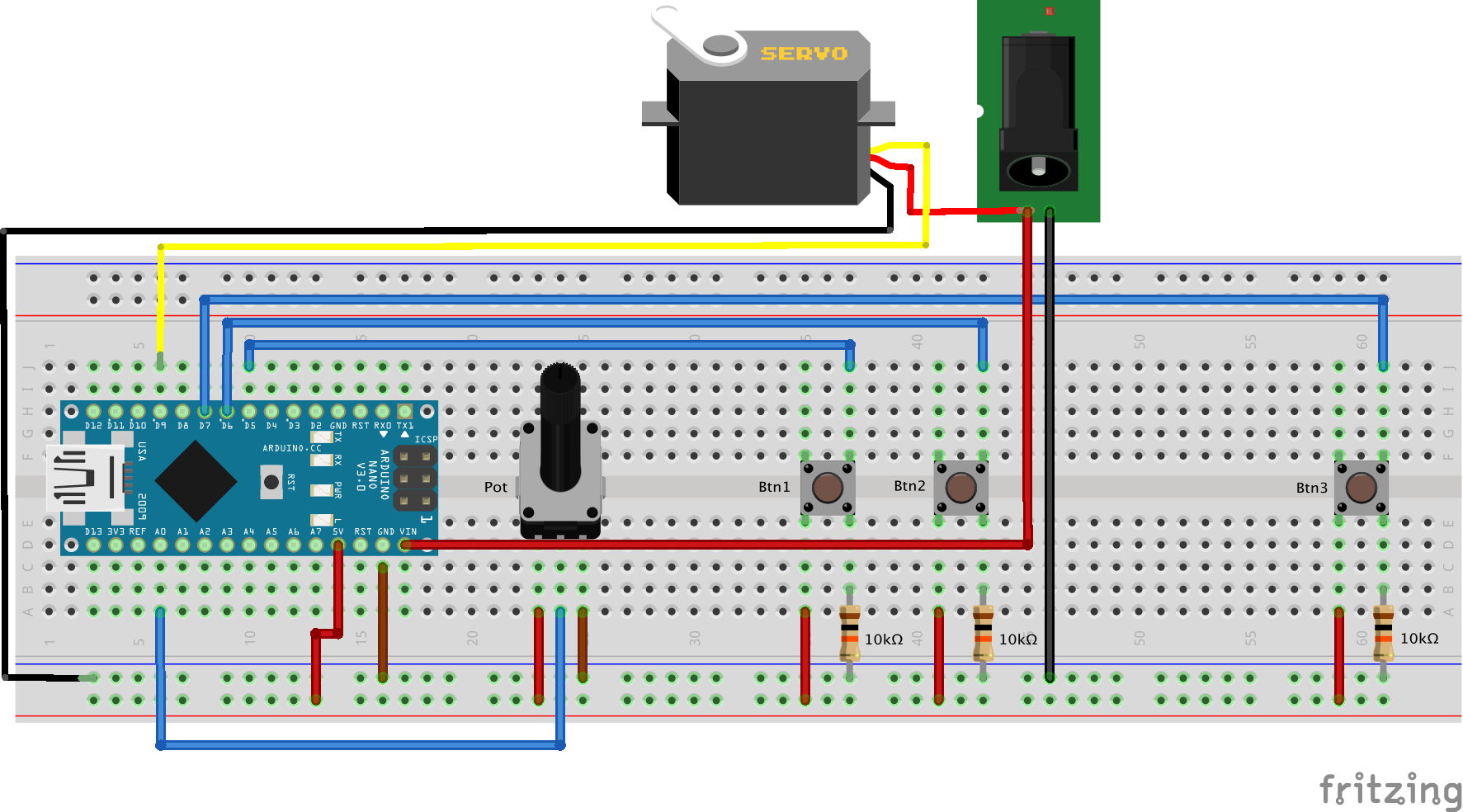

Zapojení

Sketch

#include < Servo.h >
#include < EEPROM.h >

int posServo;
int aktPosMemA;
int aktPosMemB;
int servoPin = 9;
int servoDelay =80;
int buttonPinA = 6;
int buttonPinB = 7;
int buttonPinC = 8;

int potRead;
int potPin = A0;

int readingBtnA=0;
int readingBtnB=0;
int readingBtnC=0;

int stavS=1;

Servo myServo;

void setup() {
  Serial.begin(9600);
  pinMode(buttonPinA, INPUT);
  pinMode(buttonPinB, INPUT);
  pinMode(buttonPinC, INPUT);
  myServo.attach(servoPin);
}

void loop() {
  readingBtnA = digitalRead(buttonPinA);
  readingBtnB = digitalRead(buttonPinB);
  readingBtnC = digitalRead(buttonPinC);
  delay(servoDelay);
   potRead = analogRead(potPin);
   posServo = (170./1023.)*potRead;

  if(readingBtnA == HIGH){
    myServo.write(posServo);
    delay(servoDelay);
    EEPROM.write(1, posServo);
  }

  if(readingBtnB == HIGH){
    myServo.write(posServo);
    delay(servoDelay);
    EEPROM.write(2, posServo);
  }

  if(readingBtnC == HIGH && stavS==1){
    aktPosMemA=EEPROM.read(1);
    delay(servoDelay);
    myServo.write(aktPosMemA);
    stavS=2;
    delay(servoDelay);
  }else if(readingBtnC == HIGH && stavS==2){
    aktPosMemB=EEPROM.read(2);
    delay(servoDelay);
    myServo.write(aktPosMemB);
    stavS=1;
    delay(servoDelay);
  }

   // Serial.println("Ulozena pozice I      Ulozena pozice II      Pozice tlacitka I      Pozice tlacitka II      Stav prepinaciho tlacitka");
    Serial.print(aktPosMemA);
    Serial.print("      ");
    Serial.print(aktPosMemB);
    Serial.print("      ");
    Serial.print(readingBtnA);
    Serial.print("      ");
    Serial.print(readingBtnB);
    Serial.print("      ");
    Serial.print(readingBtnC);
    Serial.print("      ");
    Serial.println(stavS);
}

Jak to funguje?

Nejdříve se musí nastavit krajní pozice serva. To se provede tak, že se stiskne tlačítko Btn1 a otáčí se potenciometrem Pot. Tím se mění pozice servomotrou. Po puštění tlačítka Btn1 se uloží do paměti pozice serva. Stejný postup je i pro tlačítko Btn2, tj. držíme stisknuté tlačítko Btn2 otáčíme potenciometrem a po nastavení pozice tlačítko Btn2 pustíme a pozice se zapíše do paměti. Přepínání mezi oběma pozicemi se provádí tlačítkem Btn3. Při jeho opakovaném stistnutí se střídavě načítají uložené pozice servomotoru a ten se podle nich nastavuje.
