Star Wars - světelný měč

 Tento projekt představuje výrobu světelného meče, jaký lze vidět ve filmech Star Wars u rytířů JEDY. Je použita platforma Arduino NANO. Původně vychází z projektu Mad Gyver. Ten je upraven do efektivnější podoby.

1. V první řadě se využívá programovatelný LED pásek na 5V.
2. Tím lze využít k napájení pouze dvě baterie.
3. Zapojení je optimalizováno zejména propojením pinů GND, které v původním projektu jsou suplovány datovými piny a přináší to komplikace při oživování obvodu.

Funkce

• Zapnutí / vypnutí se zvukovým efektem podobným světelnému meči.
• Náhodně pulzující barva (můžete ji vypnout).
• Zvuk:
  • MODE 1: generovaný šum. Frekvence závisí na úhlové rychlosti.
  • MODE 2: bzučivý zvuk z SD karty.
• Pomalý pohyb - dlouhý zvuk (náhodně ze 4 zvuků).
• Rychlé otáčení - krátký bzučivý zvuk (náhodně od 5 zvuků).
• Jasně bílý blesk při nárazu.
• Přehrávání jednoho ze 16 zvuků úderů, když nastane:
  • Slabý zásah - krátký zvuk.
  • Tvrdý zvuk - dlouhý zvuk "bzzzghghhdh".
• Po zapnutí čepele zobrazuje aktuální stav baterie od 0 do 100 procent

Bezpečný režim baterie

• Baterie je vybitá PŘED ZAPNUTÍM: meč se nezapne, LED dioda tlačítka několikrát blikne.
• Baterie je vybitá PO ZAPNUTÍ: meč se automaticky vypne.

Ovládací tlačítko:

• HOLD - zapnutí / vypnutí.
• TRIPLE CLICK - změna barvy (červená - zelená - modrá - žlutá - růžová - ledově modrá).
• QUINARY CLICK - změna zvukového režimu (generování hučení - přehrávání hučení).
• Vybraný režim barev a zvuku uložený v paměti EEPROM.

Komponenty

• Arduino NANO http://ali.pub/20o35g http://ali.pub/20o36t
• Programovatelný LED pásek. WS2811, 5V. Take white PCB, IP30, 60 LEDs per meter https://aliexpi.com/j41c
• Tlačítko s LED. Verze pro 5V http://ali.pub/23ct29
• Akcelerometr MPU6050 http://ali.pub/23mryw http://ali.pub/23mst1
• Karta MicroSD http://ali.pub/23msne http://ali.pub/23msqp
• MicroSD modul mini http://ali.pub/23ms27 http://ali.pub/23ms5b
• Baterie 18650 s ochranou http://ali.pub/23moiu http://ali.pub/23moke http://ali.pub/23moiu
• Ochrana baterií https://aliexpi.com/gIVa
• DCDC Step Down http://ali.pub/23mpex http://ali.pub/23mpfi http://ali.pub/23mpex
• Zesilovač http://ali.pub/23mp6d http://ali.pub/23mp75 http://ali.pub/23mp6d
• Reproduktor http://ali.pub/23mq8h http://ali.pub/23mq9g http://ali.pub/23mq8h
• Rezistory KIT http://ali.pub/23mqei http://ali.pub/23mqfo

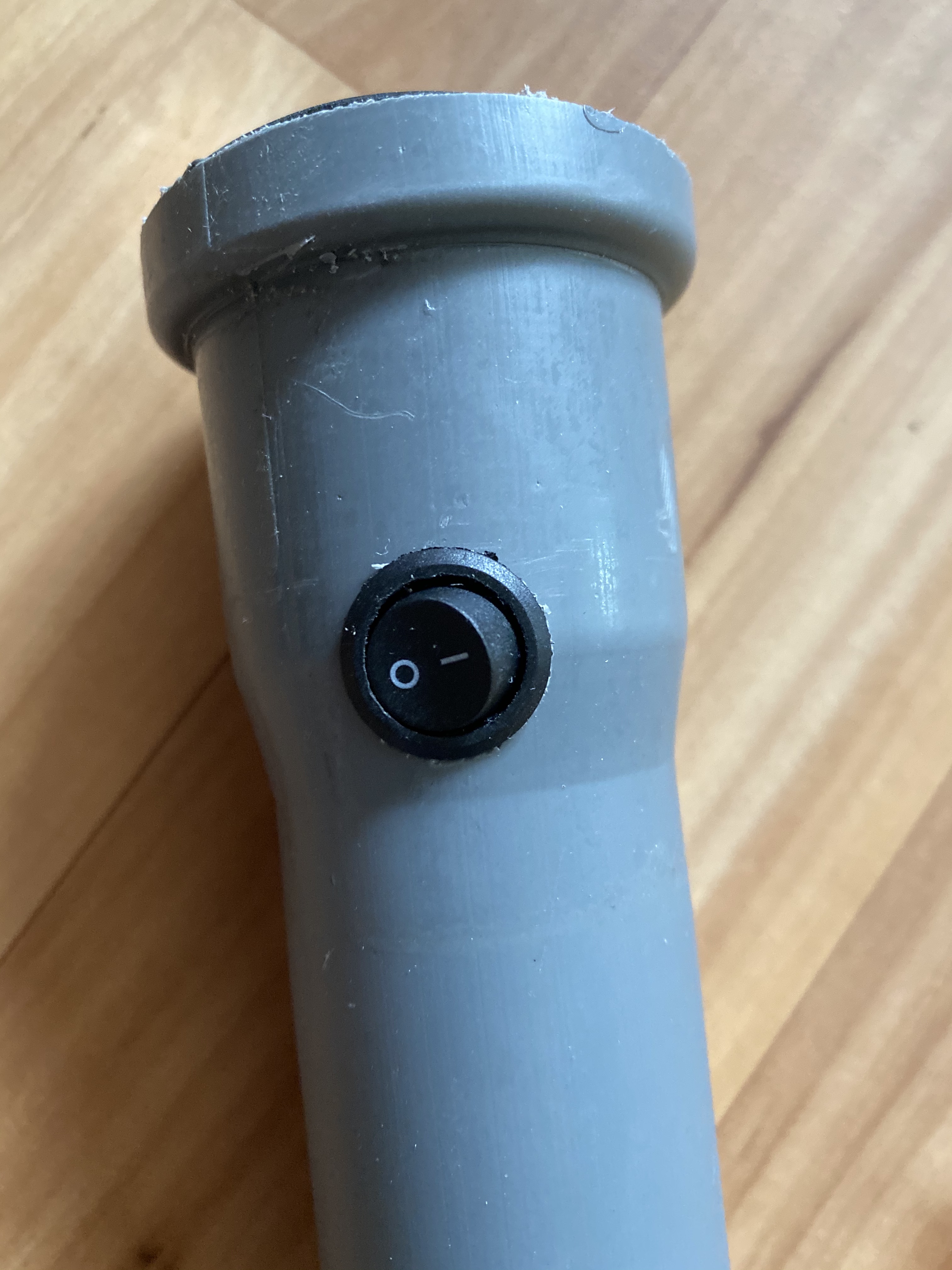

• Vypínač http://ali.pub/23mtiw

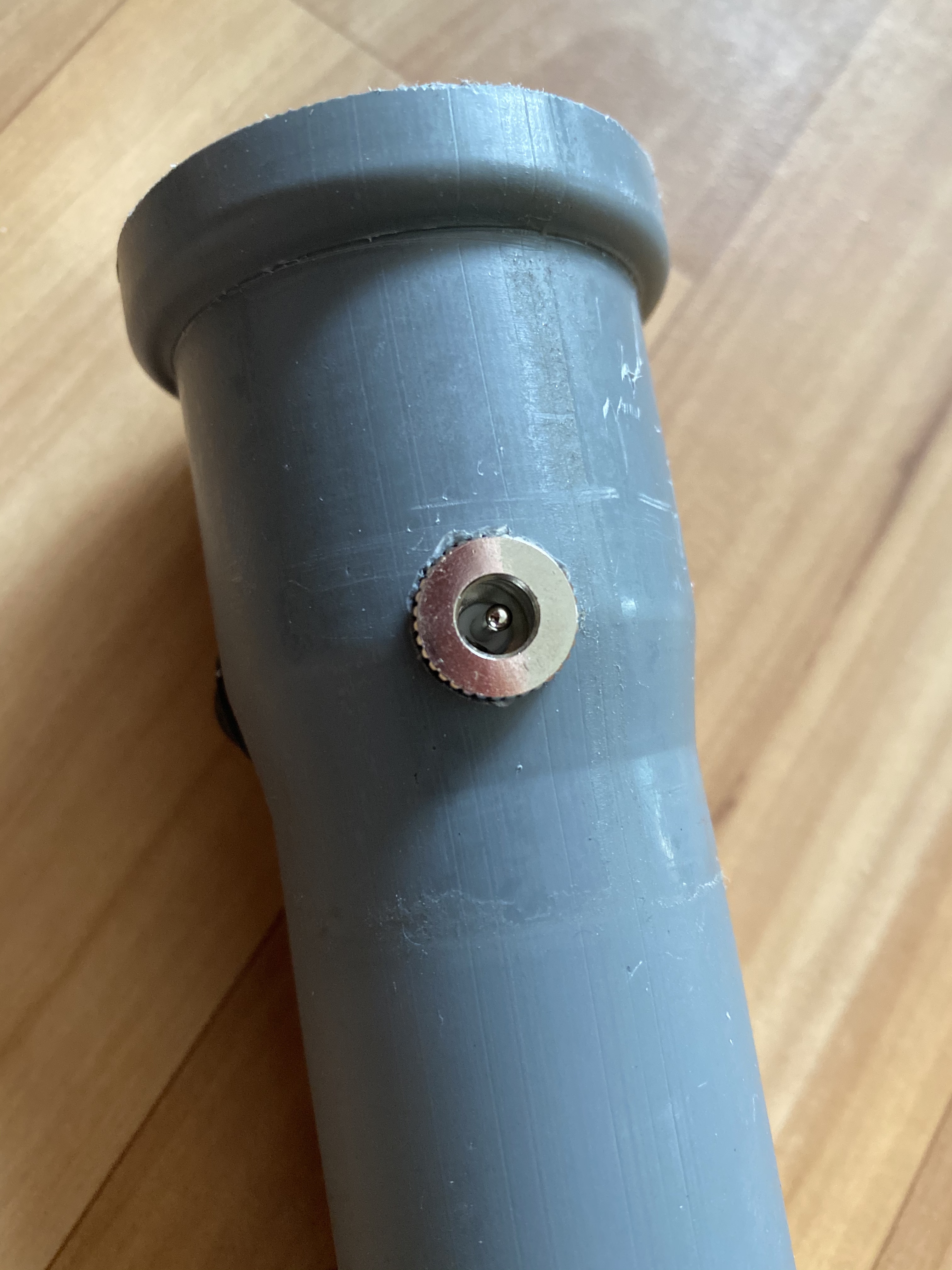

• Dobíjecí port http://ali.pub/23mtf0 http://ali.pub/23mt69
• Nabíječka pro 2 články (7.2V) http://ali.pub/23mt8s http://ali.pub/23mt9d http://ali.pub/23mt8s
• Prototypová deska http://ali.pub/23mrwy

Materiál

Pro čepel světelného meče je vhodná polykarobonátová trubka s mléčným povrchem. V ČR se špatně shání. Dělají se různé průměry a záleží na výběru.

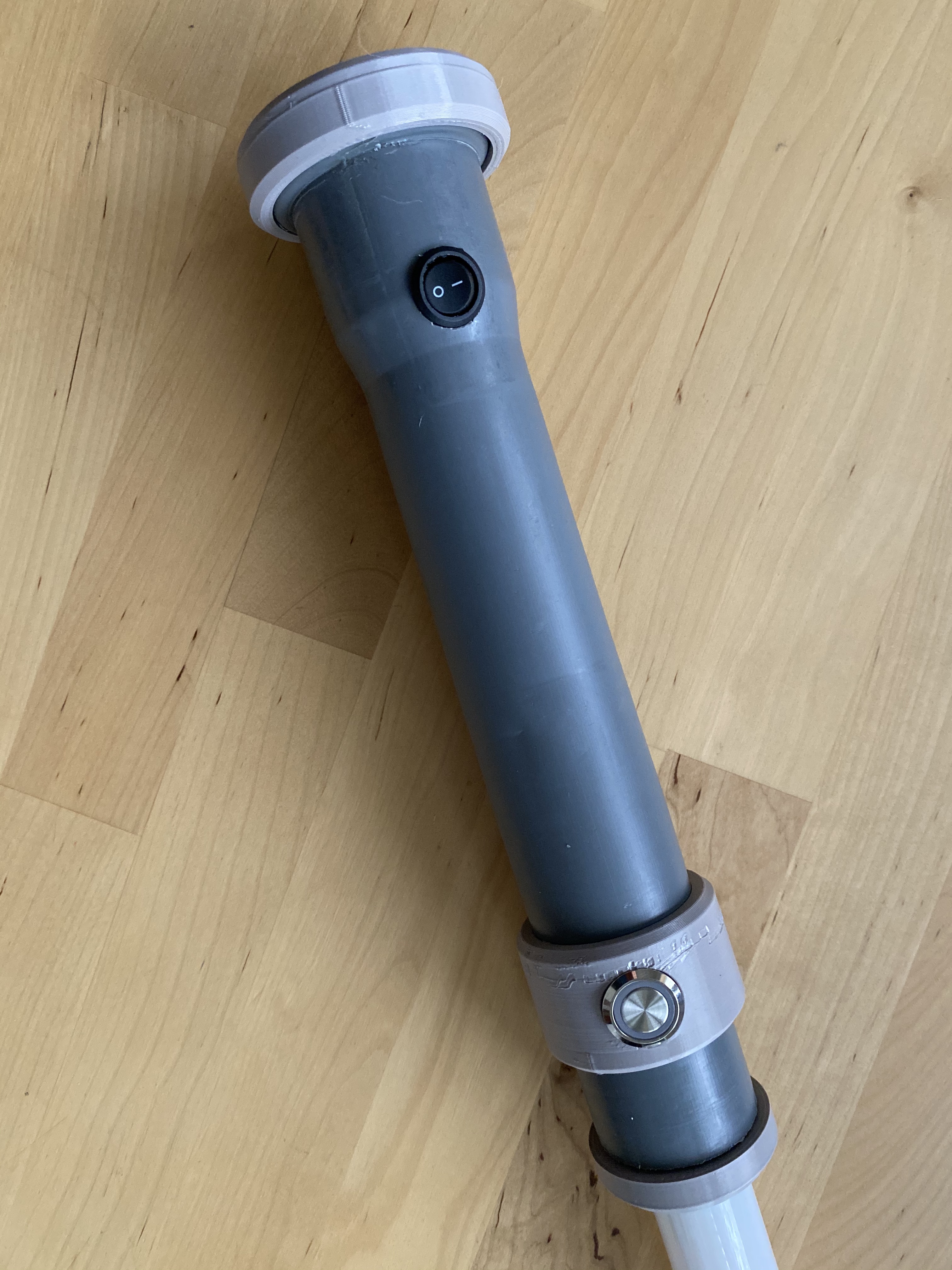

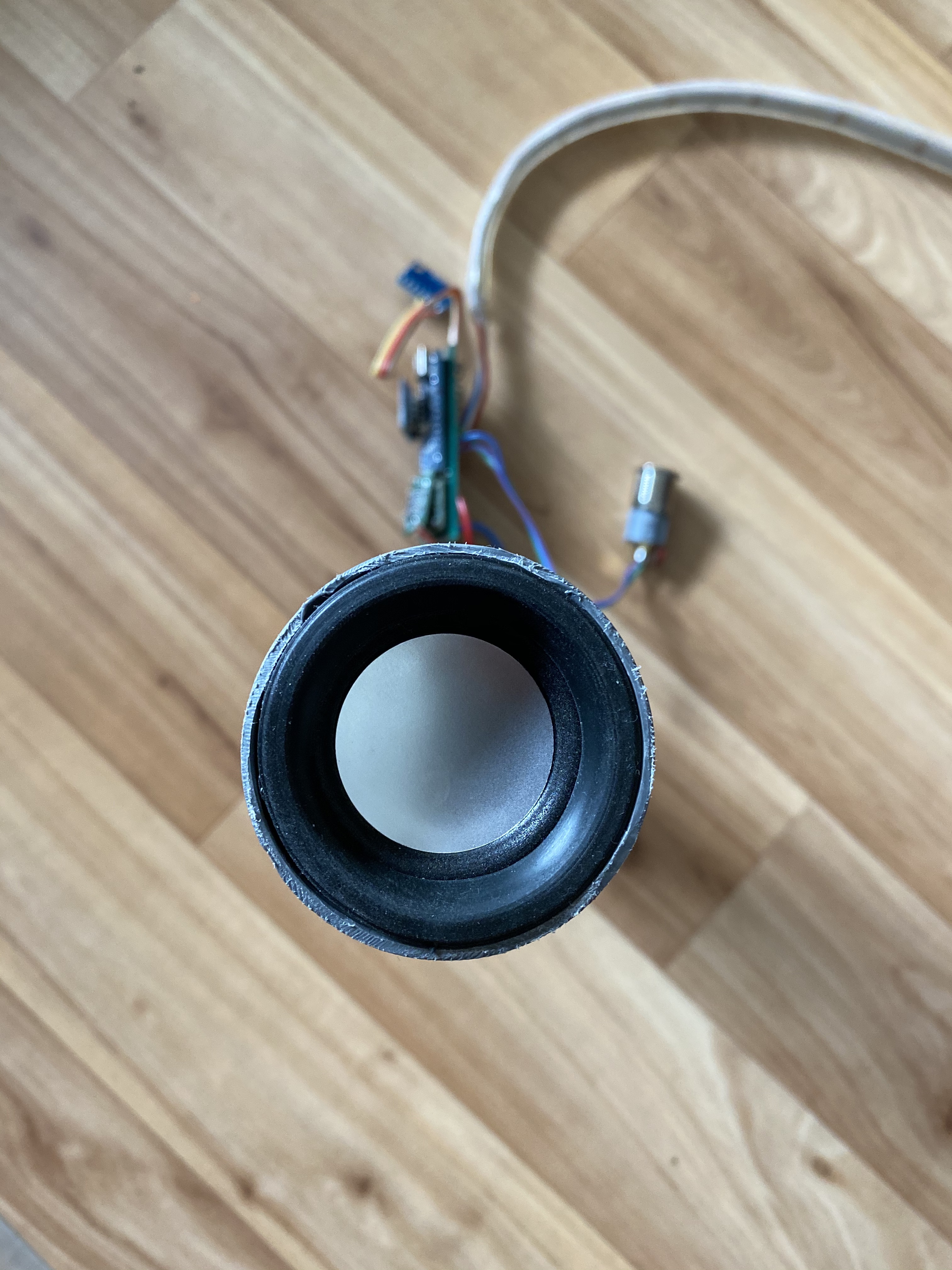

Pro elektroniku je určená rukojeť, kterou lze vyrobit například z vodovodní PVC trubky o průměru 400mm. Délka je 250mm. Pro upevnění čepele, reproduktoru a vypínače jsou vytisknuty komponenty na 3d tiskárně.

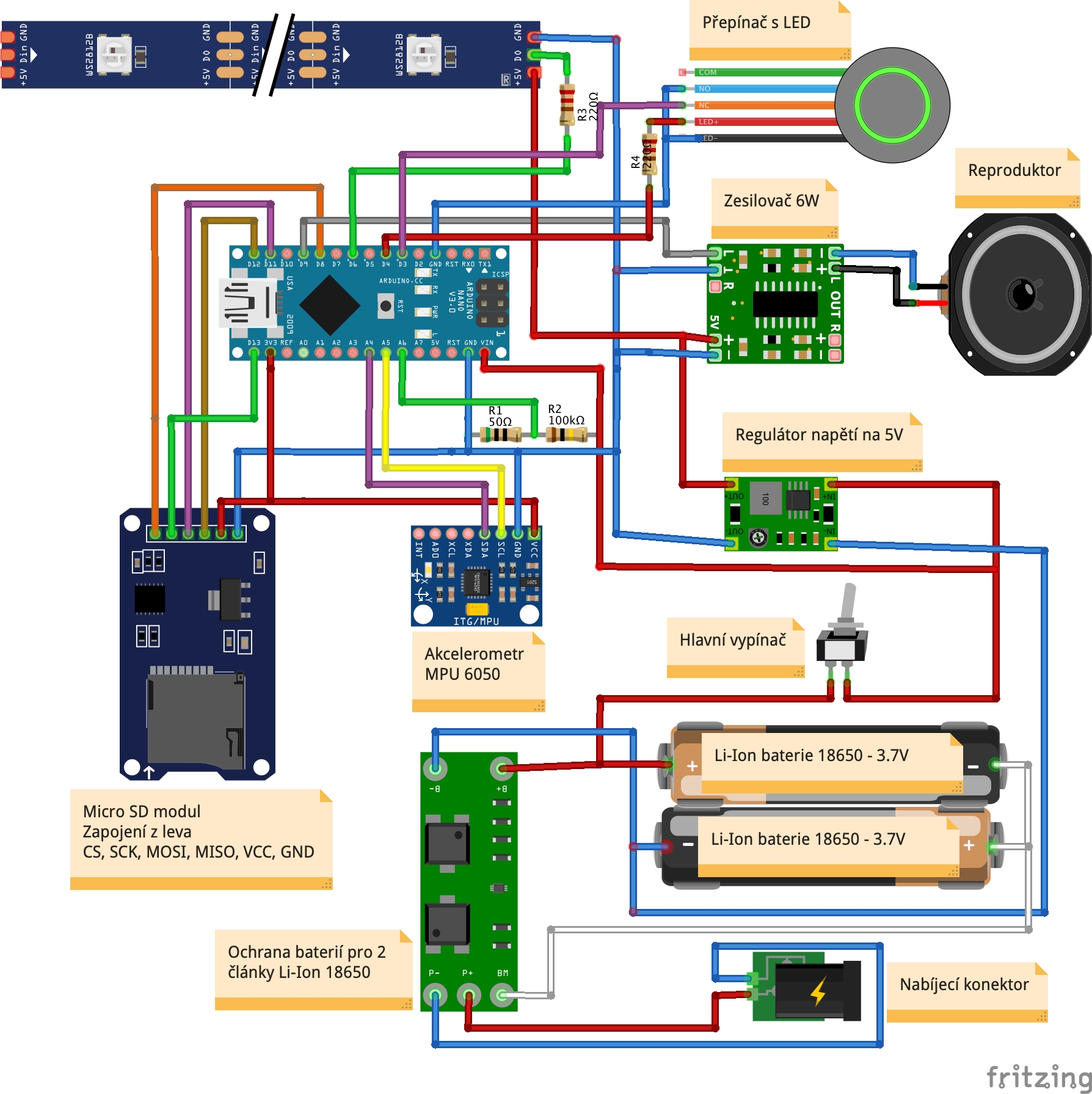

Základní zapojení

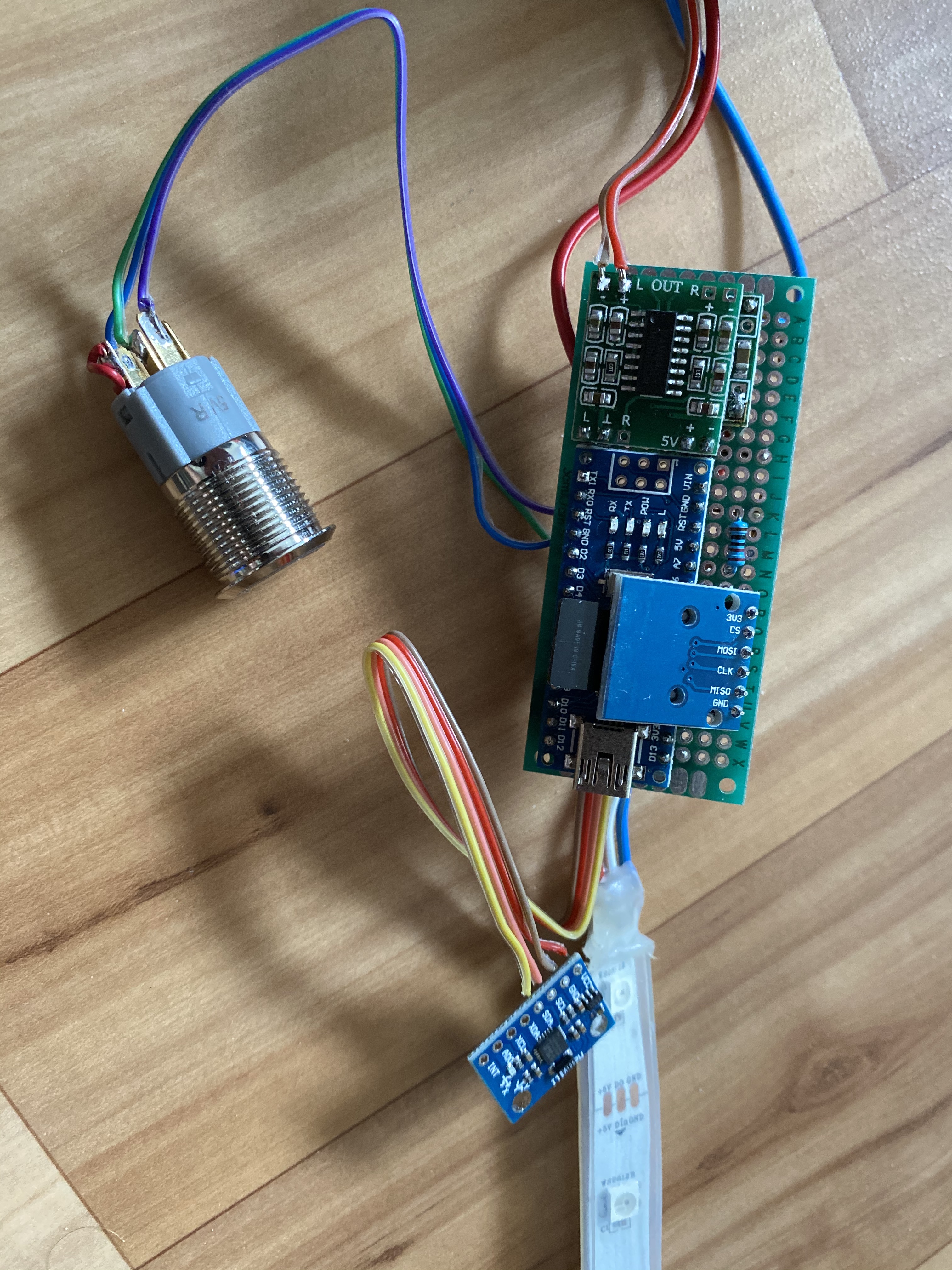

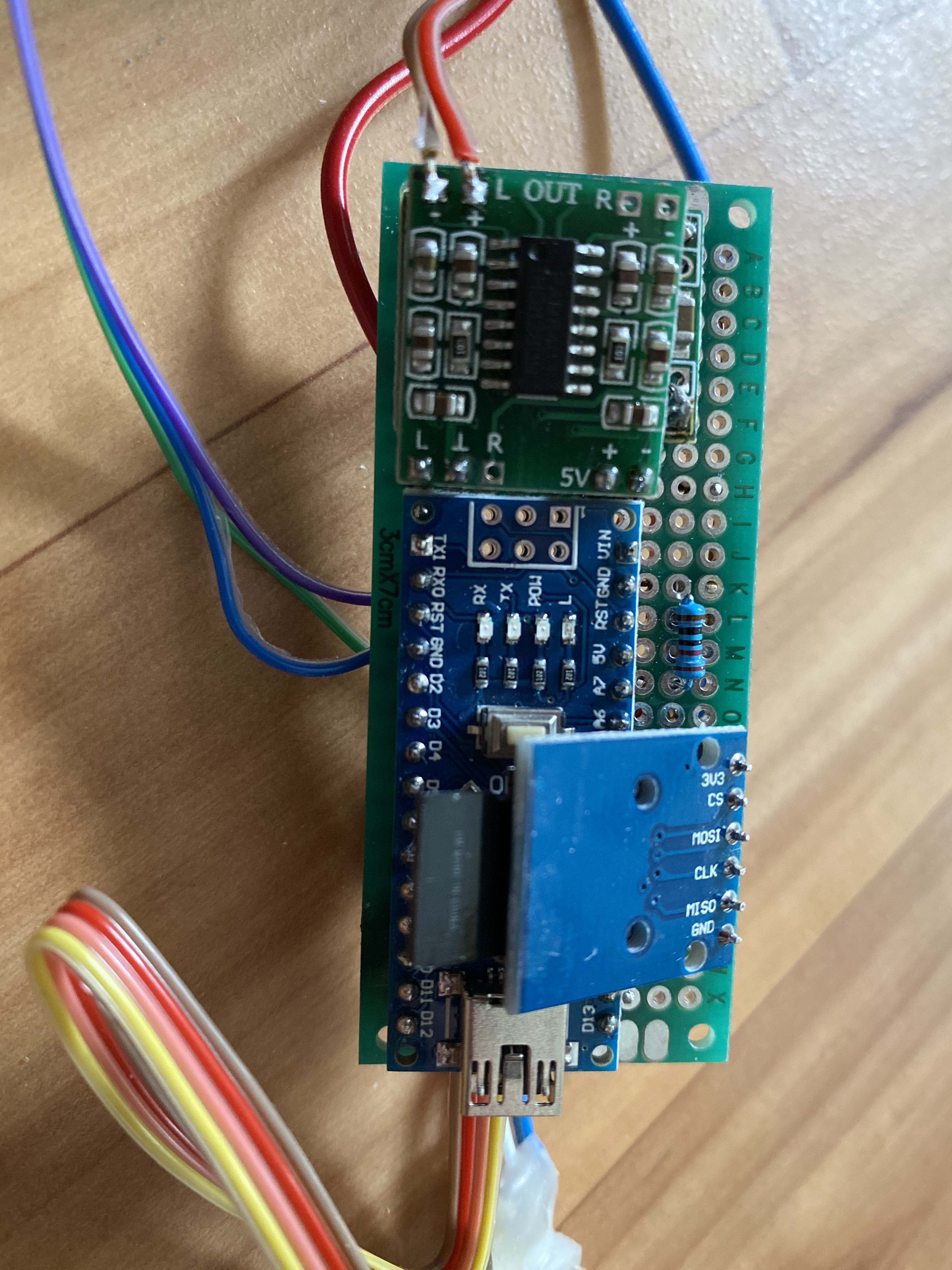

Obvod je zapojen pomocí prototypové desky tak, aby se dal vložit do rukojeti meče. Akcelerometr je zapojen pomocí vodičů, protože je umístěn na začátek světelné světelné čepele.

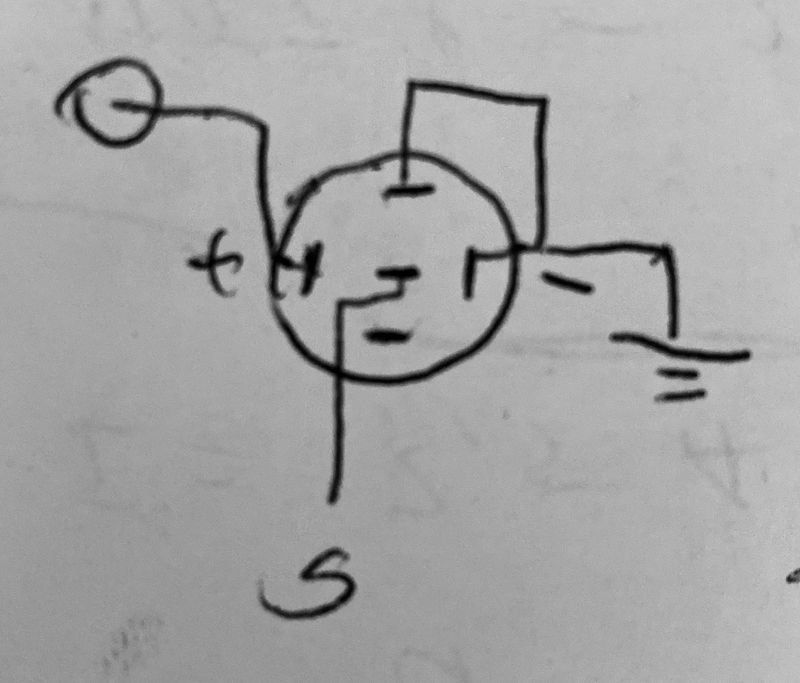

Problematické může být zapojení LED přepínače. Záleží na typu. Pokud přepínač nebude správně zapojen, obvod nebude fungovat.

Programování

Programový kód je oproti původnímu projektu upraven. Jedná se zejména o vypnutí generovaných zvuků, které moc dobře nefungují. Zejména pak základní šum. Pro přehrávání hudebních souborů se zvuky se musí umístit zvukové soubory na SD kartu do kořene.

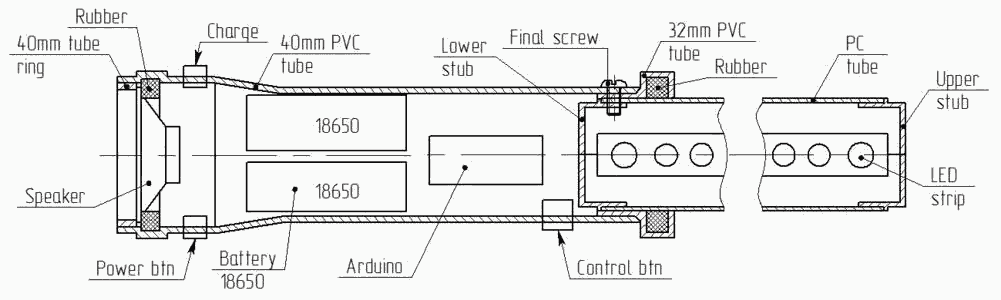

Konstrukce
