Kompletní průvodce mikrokontrolérem ATMEGA328P

Přehled ATMEGA328P

ATmega328P se ukazuje jako význačný mikrokontrolér ve světě integrovaných obvodů, uznávaný pro využití 8bitového procesorového jádra RISC. I přes svůj kompaktní design poskytuje harmonickou kombinaci robustní funkčnosti s pozoruhodnou energetickou účinností. Díky této kombinaci hospodárnosti a vysokého výkonu je pro vás přitažlivý.

Mikrokontrolér nachází hlavní roli v platformách, jako jsou desky ARDUINO, včetně modelů Arduino Uno, Pro Mini a Nano. Tyto varianty se staly stálými společníky v komunitě DIY elektroniky. Jejich široké využití je způsobeno především jejich hladkou integrační kapacitou, která vám umožní uvést do života složité projekty bez nutnosti pokročilé znalosti elektroniky.

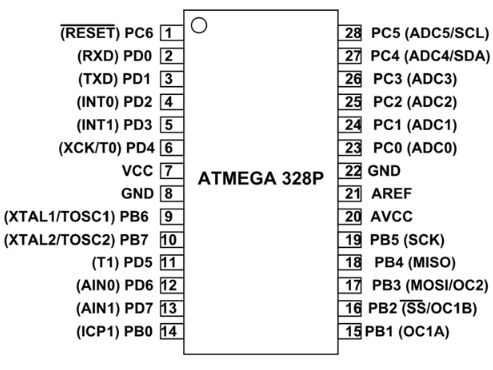

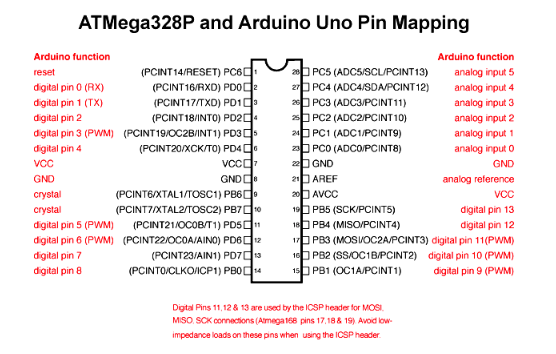

Konfigurace pinů

Mikrokontrolér ATmega328P nabízí všestrannou sadu 23 obousměrných I/O pinů. Mezi nimi je 20 pinů adaptabilních jako vstupní/výstupní porty pomocí softwarového ovládání. Bližší pohled odhalí, že 14 pinů je určeno pro digitální operace. Zbytek je určen pro analogové vstupy a výstupy. Šest z nich podporuje výstup Pulse Width Modulation (PWM) v rámci digitálních pinů. PWM se používá pro aplikace vyžadující přesnou kontrolu nad prvky, jako je rychlost motoru a jas LED, a nabízí flexibilitu v souladu s vašimi požadavky na přesnost a variabilitu.

Napájení a synchronizace

Piny Vcc a GND hrají hlavní roli ve výkonu ATmega328P a podporují rozsah napájení 1,8 V až 5,5 V. Tato řada umožňuje bezproblémové přizpůsobení různým scénářům, od kompaktních přístrojů napájených baterií až po robustnější elektronická nastavení. Mikrokontrolér navíc obsahuje krystalový oscilátor pro zajištění synchronizace signálu, konečný aspekt komunikačních protokolů a přesné zpracování, podobné srdečnímu tepu, který udržuje koherenci komunikace.

Možnosti analogově-digitální konverze

ATmega328P je vybaven analogově-digitálním převodníkem (ADC), který využívá piny AVCC, AREF a GND k převodu analogových signálů na digitální data. Tato schopnost umožňuje integraci se senzory a analogovými zařízeními, což se ukazuje jako neocenitelné v sítích senzorů a rozhraní člověk-stroj. Interpretace změn prostředí je v souladu s vaší zvědavostí a snahou porozumět přírodnímu světu.

Ovládání programu a funkce resetování

PIN RESET, zdánlivě skromná, ale výkonná funkce, umožňuje snadné restartování programu. To je většinou výhodné při iterativním vývoji, kde časté aktualizace a testy odrážejí vaši touhu po zdokonalení a efektivitě. Tím, že umožňuje rychlé resetování, vás tato funkce podporuje při zefektivnění jejich ladicích procesů, což v konečném důsledku podporuje optimální výkon programu a inovace.

Vlastnosti a specifikace ATmega328P

Základní desky mikrokontroléru ATmega328P

Desky mikrokontrolérů s ATmega328P, včetně, ale bez omezení, Adafruit METRO 328, Arduino Pro Mini 328 a Arduino Uno R3, nabízejí adaptabilní řešení pro různé aplikace. Tyto desky vynikají svou rychlostí procesoru 16 MHz a možnostmi paměti RAM a splňují různé požadavky mnoha projektů. Arduino Nano přitahuje zvláštní pozornost svým efektivním a kompaktním designem, díky čemuž je ideální volbou pro projekty, kde jde o prostor vážně.

Adafruit METRO 328

Adafruit METRO 328 zahrnuje nesčetné množství funkcí a etabluje se jako oblíbená volba. Jeho design je kompatibilní se standardními tvarovými faktory Arduino, což zajišťuje bezproblémovou spolupráci se stávajícími štíty a příslušenstvím. Intuitivní uspořádání METRO 328 usnadňuje integraci do různých nastavení, což odráží jeho vysoce přizpůsobivý charakter.

Arduino Pro Mini 328

Arduino Pro Mini 328, přizpůsobené speciálně pro efektivní projekty, poskytuje špičkové funkce bez zbytečné složitosti. Tato deska vás vyzývá, abyste kreativně využívali zdroje a podněcovali inovativní přístupy v omezeném rozsahu designu. V aplikacích se často používá vyvážení praktičnosti s omezeními a Pro Mini 328 se daří úspěšně zvládat tyto výzvy.

Arduino Uno R3

Arduino Uno R3 je široce oslavován jako spolehlivá volba pro vás. Kombinuje výkon s dostupností a demonstruje svou všestrannost ve vzdělávání, prototypování a mnoha dalších. Dynamická komunita kolem této rady se zabývá sdílením zasvěcených znalostí a praktických řešení, obohacuje proces učení a umožňuje úspěšné výsledky projektu.

Arduino Nano

Arduino Nano se vyznačuje malou velikostí ve spojení s působivými schopnostmi zpracování. Tato integrace velikosti a výkonu je většinou ceněna v kontextech, kde je prostor pozoruhodným omezením. Nano se obratně orientuje v požadavcích na robustní zpracování spolu s výzvami, které představují omezené fyzické prostory, a nabízí řešení, které spojuje schopnosti s kompaktností.

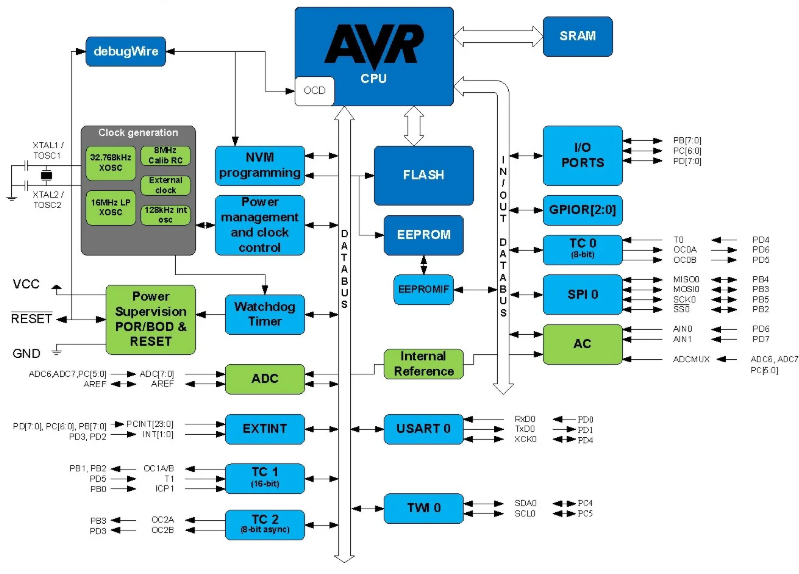

Blokové schéma

Implementace mikrokontroléru ATMEGA328P

Využití mikrokontroléru ATMEGA328P se odvíjí v řadě metodických kroků, které jsou paralely s typickými aplikacemi mikrokontrolérů, kde je pečlivá pozornost věnovaná detailům a provedení cestou píle. Zahájení této cesty vyžaduje vytvoření programu jedinečně sladěného s cíli projektu, harmonizující silné stránky mikrokontroléru s požadavky úkolu.

Programovací a vývojová prostředí

Nastartujte proces programování v integrovaném vývojovém prostředí (IDE), jako je ATMEL STUDIO nebo Arduino IDE. Volba IDE dramaticky utváří zážitek z vývoje, protože každé poskytuje jedinečné atributy přizpůsobené různým programátorským sklonům. Někteří si například mohou vybrat Arduino IDE pro jeho dostupnou povahu, zatímco jiní se mohou rozhodnout pro ATMEL STUDIO pro jeho komplexní možnosti správy hardwaru.

Po návrhu programu je další fází kompilace kódu, která zajistí, že se nevyskytují syntaktické chyby. Tato konverze převádí instrukce na vysoké úrovni do strojově čitelného formátu, což vyvrcholí vytvořením HEX souboru. Tato binární reprezentace je klíčová, protože umožňuje mikrokontroléru efektivně provádět nastavené úkoly.

Nahrání kódu do ATMEGA328P

Pokračování procesu, následná hlavní fáze znamená nahrání HEX souboru do flash paměti mikrokontroléru. Tento úkol obecně vyžaduje pomoc hardwarového programátora, který bezpečně přemostí přenos zkompilovaného kódu do mikrokontroléru. Navázání správných připojení a konfigurací může významně ovlivnit integritu a funkčnost nahraného kódu.

Připojení periferií a inicializace systému

Po úspěšném nahrání kódu musí být mikrokontrolér propojen s různými požadovanými periferiemi, jako jsou senzory nebo akční členy, což usnadňuje provádění sofistikovaných úkolů. Tato fáze často vyžaduje pečlivý přístup a adaptivní schopnosti řešit problémy, vytříbené praktickými zkušenostmi. Zajištění kompatibility a funkčnosti všech komponent často zahrnuje řešení neočekávaných integračních problémů.

ATmega328P s Arduino IDE

Mikrokontroléry ATmega328P hrají dominantní roli v různých deskách Arduino a podporují široké spektrum projektů vestavěných systémů s lehkostí a přizpůsobivostí. Pro využití těchto procesorů pro programování je třeba zvážit určité počáteční kroky. Počáteční aspekt tohoto procesu zahrnuje instalaci bootloaderu na čip ATmega328P. Toho lze dosáhnout použitím buď desky Arduino nebo specifického hardwaru přizpůsobeného pro ATmega328P. Úspěšné provedení tohoto předběžného nastavení obohacuje vaše zkušenosti s elektronickým návrhem a vývojem tím, že otevírá řadu možností.

Techniky pro instalaci bootloaderu

Proces instalace bootloaderu se používá k umožnění bezproblémové spolupráce ATmega328P s Arduino IDE. Jednotlivci se mohou rozhodnout použít desku Arduino jako programátor nebo vybrat jiné hardwarové konfigurace vhodné pro ATmega328P. Použití desky Arduino značně zjednodušuje postup, většinou při připojení přes standardní USB, což snižuje požadavky na další programovací nástroje. Tento přístup je pro vás často ekonomicky výhodný a zároveň inspiruje kreativní experimentování a průlomy v inovacích.

Použití Arduino IDE pro programování

Po úspěšném nastavení bootloaderu se Arduino IDE stává primárním rozhraním pro psaní a nahrávání náčrtů do ATmega328P. Jeho snadné rozhraní ve spojení s širokou škálou podpory knihoven vám poskytuje všestrannou sadu nástrojů pro vytváření inovativních aplikací. Díky plnému využití těchto zdrojů můžete plynule přejít od koncepčních rámců k funkčním prototypům. Tento vývoj zdůrazňuje složitý vztah mezi hardwarem a softwarem v rámci projektů mikrokontrolérů, což vám umožňuje plně realizovat jejich kreativní vize.

Pro a proti

Výhody

ATmega328P představuje ekonomickou variantu, která vás přitahuje k elektronice. Poskytuje dostatečnou nezávislou funkčnost, která osloví ty, kteří hledají přímočaré a nákladově efektivní metody. Navíc rozsáhlá dokumentace a četné knihovny dostupné pro Arduino Uno přispívají k jeho atraktivitě tím, že usnadňují cestu učení a rozvoje. Tento ekosystém je většinou užitečný pro vytváření rychlých prototypů nebo vzdělávacích projektů, kde se oceňuje jednoduchost a snadné použití.

Nevýhody

Přes své výhody naráží mikrokontrolér na omezení kvůli omezené kapacitě SRAM a omezenému výpočetnímu výkonu, což může být výzvou pro složité projekty. Ti, kteří pracují na návrzích vyžadujících značnou paměť nebo náročné výpočty, mohou tato omezení považovat za překážku. V takových případech může průzkum jiných mikrokontrolérů se zvýšeným výkonem nabídnout alternativní cesty. Je výhodné promyšleně sladit potřeby projektu s možnostmi hardwaru, abyste se vyhnuli nepředvídaným překážkám. Využití přístupů inteligentní správy zdrojů, jako je optimalizace kódu a efektivní využití paměti, by mohly být cennými strategiemi, jak pracovat v rámci těchto limitů.

Aplikace

Arduino a vývojové platformy

ATmega328P stojí v jádru mnoha výtvorů Arduino a získává si přízeň pro svou spolehlivost a snadné použití. Podporuje širokou škálu DIY projektů, od základních LED blinkrů až po složitá IoT řešení. Ve vzdělávacím prostředí se tento mikrokontrolér stává důvěryhodným společníkem, který vede studenty k získání základních znalostí programování a elektroniky. Široce přijatý pro prototypování umožňuje vývojářům rychle testovat koncepty a přeměňovat nápady na hmatatelné, inovativní výsledky.

Průmyslové řídicí systémy

V průmyslovém prostředí ATmega328P funguje s přesností v řídicích operacích, řídí úkoly, jako jsou procesy montážní linky a regulace životního prostředí ve fermentačních nebo chemických zpracovatelských jednotkách. Jeho stálý výkon a vlastnosti úspory energie z něj činí oblíbenou volbu v systémech vyžadujících stabilní a důvěryhodný provoz. Můžete rozpoznat jeho flexibilitu a často jej zvolit pro škálovatelná rozvržení řízení, což pomáhá při vývoji automatizovaných výrobních metod.

Spínané napájecí zdroje (SMPS)

Pro aplikace SMPS zvyšuje ATmega328P energetickou účinnost a snižuje elektromagnetické rušení prostřednictvím inteligentních řídicích strategií. Hraje klíčovou roli v responzivním řízení spotřeby a upravuje výkon tak, aby vyhovoval kolísajícím potřebám zatížení. Zkušenosti získané z manipulace s dynamickými reakcemi zdůrazňují jeho integraci do nastavení bezdrátového nabíjení a obnovitelné energie, což posouvá postupy udržitelné energetiky.

Zpracování dat a analogová měření

Díky své dovednosti v převodu analogových na digitální signály umožňuje ATmega328P zařízení vyžadující přesné údaje, včetně digitálních osciloskopů a lékařských monitorovacích systémů. Jeho schopnost bezproblémově zpracovávat aktuální data se dotýká nebezpečných míst v různých analytických kontextech. Využitím jeho výkonného zpracování můžete vylepšit algoritmy pro lepší přesnost senzoru a začlenit mikrokontrolér hlouběji do činností v oblasti přesného inženýrství.

Vestavěné systémy a řízení motoru

Ve vestavěných systémech je ATmega328P obdivován pro své kompaktní, ale výkonné schopnosti. Jeho zapojení do řízení motorů zahrnuje elektrická vozidla, drony a serva, což zajišťuje hladký provoz spojený s energetickou účinností. Nepřetržitá zpětná vazba, kterou poskytuje, je základem pro snížení opotřebení a zvýšení výkonu, díky čemuž je hlavní při vytváření stále pokročilejších řídicích strategií v rámci robotiky a automatizace.

Zobrazovací systémy a periferní rozhraní

Od základních LCD obrazovek až po komplexní grafické displeje, ATmega328P díky své účinnosti velmi těží z zobrazovacích technologií. Jeho schopnost zvládnout četná periferní rozhraní zlepšuje design interaktivní spotřební elektroniky a chytrých zařízení. Můžete ocenit všestranné vstupně-výstupní možnosti mikrokontroléru, které zefektivňují vytváření intuitivních rozhraní a zajišťují hladkou interakci, poskytující bezproblémový zážitek.

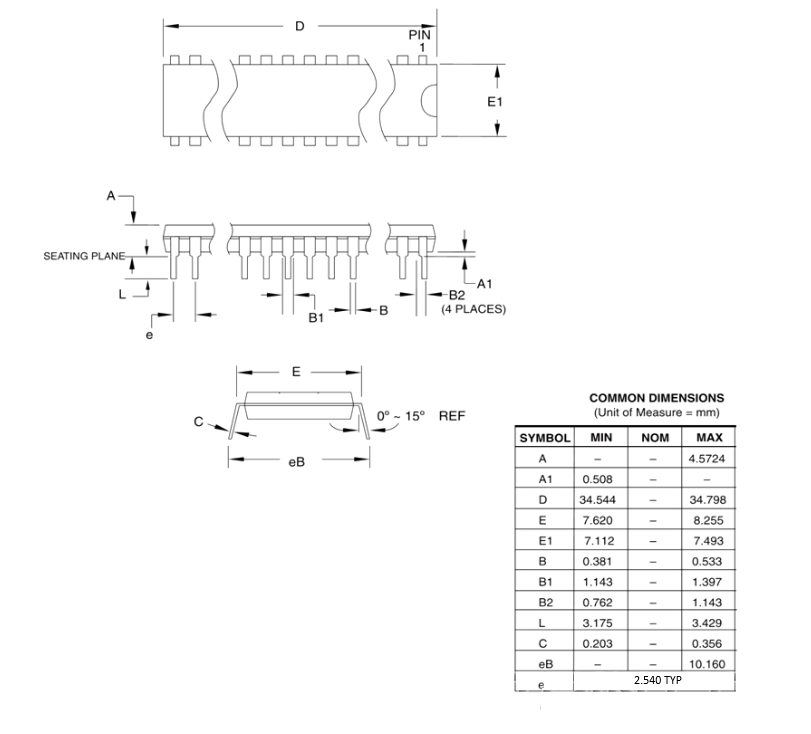

Pouzdro

Závěr

ATmega328P je i nadále hlavním nástrojem pro elektroniku, který poskytuje dokonalou rovnováhu mezi jednoduchostí, funkčností a přizpůsobivostí. Jeho bohatá sada funkcí, podporovaná komplexní dokumentací a aktivní komunitou, z něj dělá ideální volbu pro prototypování, vzdělávání a aplikace. Zvládnutí ATmega328P vás nejen vybaví dovednostmi pro inovaci a optimalizaci projektů, ale také přispěje k hlubšímu pochopení návrhu a integrace mikrokontrolérů. Jak se technologie vyvíjí, ATmega328P zůstává stálým společníkem při prosazování kreativity a technologických řešení.
